Как понимать изображения эхолота Lowrance?

Знаете ли вы, как правильно понимать и читать изображения с эхолота Lowrance? Хотели бы вы узнать секреты, которые облегчат вам понимание местонахождения рыбы и улучшат эффективность вашей рыбалки?

Эхолот Lowrance имеет множество применений. В частности, он помогает понять, что находится под лодкой, избежать мели и других подводных преград, которые могут нанести повреждения вашей лодке.

В этой статье я покажу вам, как правильно понимать изображения эхолота Lowrance. Являетесь ли вы рыбаком или любителем прогулок, эта статья написана специально для вас.

Как понимать изображения эхолота

На этом этапе мы рассмотрим интерпретацию информации получаемой на экране эхолота. Этот этап включает в себя пять основных моментов, поскольку нам нужно понять, как понимать различные режимы эхолота Lowrance от широкополосного сканирования до бокового обзора и так далее.

Размер рыбы на эхолоте

Определить размер рыбы на эхолоте довольно сложно, так как размер можно изменять с помощью диапазона глубины или настроек чувствительности. Вы должны понимать, так же размер рыбы зависит от глубины и от скорости движения.

Кроме того, размер рыбы может определяется плотностью цвета арки рыбы, а также толщиной арки.

Понимание DownScan

Понимание изображений нижнего сканирования является очень важным , поскольку только на нем вы видите детальное отображение структуры дна, которое помогает найти нужные объекты. Эта делает режим DownScan более полезным, чем 2D сонар (83/200 кГц).

Представим, к примеру, что вы ищете рыбу вокруг сорняков и деревьев. Это может оказаться тяжелым занятием, так как 2D эхолот отображает рыбу и сорняки похожими объектами.

Однако, если на вашем эхолоте есть режим DownScan, то вы можете быть спокойны, так как в данном режиме сканер прорисовывает детали объектов так, чтобы изображение было близким к фотографическому.

Первый пример — сорняки близко ко дну со стаей мелкой рыбы.

На следующем скриншоте режим DownScan, снятый одновременно. Теперь видно, что это стая мелкой рыбы, а также растительность отображается более детально.

Режим Downscan против 2D Сонара:

Понимание SideScan

Для некоторых рыболовов поиск рыбы с помощью бокового сканирования мог быть не лучшим опытом. Отчасти это связано с тем, что используется небольшой дисплей.

Следовательно, при одновременном использовании карты, эхолота и нижнего сканирования, забывают про боковое. Тем не менее, найти рыбу, используя данный режим достаточно просто, если сделать правильно.

Одна из основных проблем, связанных с боковым сканированием, заключается в том, что каменистое дно отражается настолько плотным, что рыбу сложно разглядеть. Однако, на более мягком дне, рыба легко обнаруживается.

Lowrance Structurescan 3D

На этом изображении показаны пузыри от мотора (обведено красным) и проплывающая с левой стороны рыба (зеленая стрелка).

Structurescan 3D проще всего использовать для поиска мест для отлова рыбы. В режиме StructureScan 3D совмещаются изображения бокового и нижнего сканирования,что расширяет ваш обзор.

При этом, так как изображение объемное, вы можете рассмотреть те или иные объекты под разным углом и ракурсом, упростив поиск рыбы или других объектов.

Trackback

Функция Trackback используется для записи в память эхограммы пройденных мест. Trackback — полезная функция, так как вы не всегда можете обнаружить рыбу прямо на месте.

Иногда вам может понадобиться просмотреть участок еще раз, чтобы найти то, что вы ищете.

Structure Map

Карту структуры можно получить, используя устройства серии HDS Live или HDS Carbon.

Также, вы можете использовать программу ReefMaster, которая экспортирует изображения бокового сканирования в виде карты. StructureMap поможет вам получить очень четкие изображения дна, которые наложены на картографию.

GPS

Задумывались ли вы о причине, почему камень иногда появляется в другом месте, чем его точка на карте? Во всем вина глобальной системы позиционирования. Точность данных GPS зависит от количества найденных спутников и их местоположения относительно вашего устройства.

Следовательно, GPS может быть более точным в одном и том же месте в один день, так и менее точным в другой день.

Как правильно использовать эхолот – настройки, лучи, частоты – Eholot-Lowrance.ru

Частота в данном контексте это количество
посылаемых датчиком импульсов в секунду. На сегодняшний момент,
производителями эхолотов, наиболее активно используются следующие
частоты и как результат лучи:

200 кГц

Самая распространенная частота для 2Д эхолотов. Работает примерно до
300 метров, создает луч шириной до 60 градусов (при условии установки
высокого уровня чувствительности) и наиболее чистую и четкую картинку.

Здесь представлена схема 50 кГц луча, но
принцип тот же при переключении на другие лучи –
200 и 83 кГц,
просто углы в градусах будут меняться в зависимости от того, какую
частоту и
чувствительность мы выбрали в меню.

Т. е. сам по себе этот луч узкий для более четкой прорисовки дна, но
когда мы увеличиваем параметр чувствительности, он расширяется и,
соответственно захватывает больше подводных объектов, например рыбы.

Для чего это нужно? Понятно, что для
поиска рыбы широкий луч это хорошо, но хорошо тоже должно быть в меру.
Если луч будет излишне широкий, он будет собирать вообще все подряд
вокруг лодки. На экране возникнет каша из массы дуг или рыбок, но
понять где это все есть или было будет весьма затруднительно. Но это
еще не все. Есть еще один нюанс – если широким лучом прибор будет
сканировать дно, то начнутся серьезные неточности между показаниями на
экране и настоящим рельефом дна. Особенно при прохождении вдоль
берегового свала.

Например – если берег и свал от него
находится, предположим, по правому борту то правый край нашего излишне
широкого луча будет > на верхний край бровки, а левый будет
> вниз с бровки. На экране в этом случае будут рисоваться
колоссальные, резкие перепады глубины, которых на самом деле нет. Мы
просто идем вдоль берегового свала как на верхней схеме с лучами. На
вершине свала будет, предположим 2-3 метра, а в низу, предположим, 7-8
и процессор эхолота будет > что же нам показать
2 или 5 или 8 метров. Именно поэтому Lowrance и сделал такой >
луч.

Так что узкий луч это скорее хорошо, если важен в
первую очередь точный рельеф дна. Вот еще одна аналогия, чтобы легче
понять почему. Представьте себе, что Вам нужно нарисовать какой-то
ландшафт. У Вас есть для этого широкая, строительная кисть и тонкий
карандаш. Чем будет лучше, четче и точнее рисовать? Опять же повторюсь
– особенно это касается прохождения вдоль резкой береговой бровки,
когда одна сторона луча касается ее верхней части, а вторая >
вниз. Но стоит заметить, что новые частоты 455 и 800 кГц и
соответственно лучи уже устроены по другим принципам и при
значительной ширине точность изображения дна и донных структур просто
потрясающая. Но об этом ниже.

Если в Вашем эхолоте есть
выбор между 200, 83 и 50 частотами, именно 200 кГц будет основной
частотой в подавляющем большинстве случаев на Ваших рыбалках.
Остальные две будут только вспомогательными для специальных условий, о
которых речь пойдет ниже. Еще стоит сразу предупредить, что три
названные частоты одновременно в эхолоте не могут работать. Даже если
в меню есть все три, работать одновременно будут только две. В этом
случаи при включении обоих эхолот сам поделит экран на два окна. В
одном будет картинка с одной частотой, в другом с другой. Какие именно
частоты будут у вас работать зависит от датчика и настроек меню
эхолота. > датчик может создавать 200 и 50 частоту, обычный
датчик 200 и 83 частоты. То есть все зависит от датчика, а не от
>.

50 кГц

Так называемая > частота. Разработана для мощного пробивания
толщи морской воды. Создает луч порядка 90 градусов, который способен
отображать дно на глубинах до 1500 метров. Почему ее луч шире
предыдущей частоты? По логике это сделано это для противодействия
сбивающему свойству качки. На практике, при включении этой частоты,
> от датчика становятся редкими, но сильными. Таким образом,
этот луч глубже пробивает соленую, более плотную воду.

Но
думаю, вряд ли Вам пригодится эта частота даже для морской рыбалки на
глубинах до 100 метров. Он шире классического 200 кГц неслучайно. В
данном случае ширина луча позволит сгладить искажение реальной глубины
в результате качки. То есть более широкий луч будет лучше отображать
дно, когда судно качает в море. Когда его включать? Тогда, когда 200
частота уже не справляется. Не добивает до дна, соответственно не
отображает дно, по причине излишней глубины, качки или скорости
движения.

83 кГц

Относительно новая частота, разработана для использования на
мелководье. Мелководье, в моем понимании, – это 6м и мельче. При ее
включении ширина луча возрастает до 120 градусов (при установке
максимальной чувствительности). Соответственно захват дна становиться
больше в два раза в сравнении с 200 кГц лучом. С одной стороны хорошо
– больше покрытие дна, с другой стороны падает точность прорисовки
дна, особенно при прохождении вдоль берегового свала, когда одна
сторона луча касается верхнего края бровки, а другая нижнего. Поэтому
лучше не злоупотреблять включением этой частоты без надобности. Есть
смысл включать ее на откровенно мелких местах – менее 4 метров. Хотя
вряд ли это добавит шансов увидеть в стороне стоящую рыбу. Скорее
всего она уплывет из-под лодки до того как попадет в зону действия
луча. Другое дело, когда ловим в отвес сома на квок или ставриду в
море. В два раза шире луч, скорее всего, позволит увидеть снасть или
рыбу, не попавшую в более тонкий конус луча 200 кГц. И здесь есть
полный смысл пробовать ее применять.

Если Вам очень
нужен и такой луч в придачу к базовому 200 кГц, ищите модель с
надписью Pro в конце названия моделей начального ценового уровня. Или
уточняйте наличие таковой на продвинутых моделях без надписи Pro.
Например, в серии
Lowrance HDS и Elite.

Для эхолотов нового поколения
DSI, HDI и LSS внедрены две новые частоты – 455 и 800
кГц.

455 кГц

Позволяет дальше в стороны и глубже пробивать толщу воды,
приблизительно процентов на 30 в сравнении с 800-ой частотой. Но
несколько уступает в качестве. Точнее – в тонкости прорисовки деталей
донных структур.

800 кГц

Несколько сокращает длину боковых лучей и начинает > на
глубине более 18 метров при значительно заиленном дне. С другой
стороны, при быстром поиске на полной скорости (разумеется, не на
значительных глубинах), я бы предпочел включить именно ее. Потому как,
при такой, существенно превышающей остальные частоте посылания
импульса, картинка имеет шанс изобразиться детальнее, чем на
455 частоте, не говоря уже о классических
200, 50, 83 кГц. На практике получается, что 455 кГц
все-таки намного чаще применяется, и включать 800
есть смысл только либо на глубинах менее 6 метров или для
тонкой прорисовки Даунсканера (нижнего высокочастотного луча), и то до
глубины 15 метров.

Теперь подробнее про
возможности новых частот (455-800).
Мало того что
частота в два-четыре раза выше, чем классическая, привычная для нас
200 кГц частота, так ещё и луч работающий на этой частоте имеет другую
форму, плоскую, в виде лимонной дольки в разрезе. То есть если
смотреть сверху на > от луча, то это будет сильно приплюснутый
эллипс, перпендикулярный движению, а не круг от конуса, как от света
фонаря у классического 2Д эхолота.

> – форма 200-ой,
83-тей и 50-ой частоты.
> – форма 455-ой и
800-ой частот.

С одной стороны,
узкая форма луча уменьшает площадь захват рыбы, когда лодка стоит
неподвижно или Вы используете эхолот зимой на льду. Лучом 455 или 800
кГц нужно именно > над рыбой, причем не как попало, боком, а
ровно как можно меньше изменяя курс, чтобы тонкие боковые лучи ровно
работали по сторонам от лодки.

С другой
стороны, такая технология дает потрясающее качество
изображения подводного ландшафта и рыбы в том числе. А также
показывает картину происходящего прямо у дна (50см над и ниже), что у
классического эхолота с частотами-лучами 200, 50, 83 кГц практически
не получается.

Скриншот (копия экрана) одного и того же места разными
технологиями – новой 800 кГц и старой 200 кГц.
Причем,
классический (внизу) снабжен встроенной, самой продвинутой технологией
Бродбенд для 2Д эхолотов.

У дна за свальчиком
стоит толстолобик приблизительно весом от 7 до 15 кг. Хорошо видно,
что обычный эхолот даже с технологией Бродбенд еле отделяет рыбу от
дна (картинка внизу), в то время как Даунсканер
(сверху) спокойно рисует, что под рыбой еще приличное расстояние до
дна. Более того, на самом свальчике имеется какой-то инородный объект,
возможно донная рыба или мусор. Что это, конкретно определить трудно,
потому как донная рыба (судак, сом) всячески по своей натуре стараются
с имитировать собой палку камень или что-то еще, но только не самого
себя. С другой стороны, классический эхолот легче дает понять, что это
именно рыба, и четкой дугой и различием цвета.

На этом скриншоте, напротив,
лучше видно группу толстолобиков с помощью технологии DSI (картинка
сверху) на 455 кГц частоте. Вывод: иногда рыбу лучше рисует
2Д эхолот, а иногда 2Д вообще ее не видит, а сканер видит отлично.

Ну и конечно, самый
лучший вариант на сегодняшний день для поиска рыбы и изучения
структуры дна – это комплексная система Lowrance HDS с дополнительным
блоком Lowrance StructureScan HD. В такой системе есть все, что
только можно пожелать и все работает, одновременно выдавая полную
картину. И 2Д эхолот с технологией Бродбендсаундер с частотами 200,
50, 83(в зависимости от установленного датчика) и новая технология
сканирования и даже способность излучения по сторонам от лодки до 80
метров в каждую сторону. То есть, суммарно иметь до 160 метров в
ширину полосу покрытия лучами с качеством изображения, сравнимым с
рентгеновским снимком или даже скорее фотографией. Камера подводного
наблюдения не идет ни в какое сравнение с такой системой, потому как
прозрачность воды не имеет для нее никакого значения. Кстати, при
необходимости камеру можно подключить к новым HDS – HDS 9 Gen2 Touch,
HDS 12 Gen2 Touch, у которых уже есть видеовход. Иногда камера
все-таки нужна для детального рассмотрения объекта с ближней
дистанции, после того, как он найден Структурсканером. Зачастую это
гораздо удобнее, быстрее и дешевле, чем использовать водолаза. После
соответствующих настроек и некотором навыке использования, результат
на экране будет приблизительно такой:

Верхний большой левый верхний квадрат – боковые
лучи. Ноль – это след от лодки.
На расстоянии 20-40 метров
справа по борту стая толстолобиков в виде крупных точек.
Справа сверху – даунсканер на частоте 455 кГц. Черные
кляксы на экране толстолобики с края этой стаи.
Справа
снизу – они же на 2Д эхолоте с Бродбенсаундером.
И,
наконец, слева внизу GPS карта, на которой можно точно посмотреть и
отметить местоположение
этой стаи или найденной коряги.

То есть, это и есть верхний предел качества и
функциональности на сегодняшний день. И возможно, Ваш первый эхолот
сразу будет таким. Но, если вернуться к бюджетным версиям, например,
к очень удачному, по-моему мнению, Lowrance Mark-5x, то результат можно ожидать
такой:

Стая тех же толстолобиков. Качество изображения на самом деле
подпорчено не совсем удачным снимком
фотоаппарата, >
изображение получше.

На практике все проще

Должен Вас обрадовать. На воде все будет гораздо проще, чем написано в
статье или, если объяснять словами >, или показывать в
деморежиме. Многие, казалось бы, непростые вопросы отпадут сами собой,
как только вы включите его и начнете двигаться по водоему. Далее стоит
заметить, что обучение, как я уже говорил, даже лучше проводить не от
теории к практике, как рекомендуется классиками теории методики
преподавания, а наоборот. То есть, вначале мы берем и >
тестируем, руководствуясь скорее интуицией, чем знаниями. Затем у нас
появляются конкретные вопросы, дальше в источниках или при беседе со
специалистами мы ищем на них ответы. Снова практика, снова вопросы и
снова ищем ответы. Поэтому, даже лучше, если Вы уже какое-то время
попрактиковались с эхолотом и теперь разбираетесь, читая эту
статью.

Если что-то не понятно особо не расстраиваетесь,
уверяю Вас, со временем после определенной практики это будет
элементарно просто и понятно. Просто пропускайте глазами, читая
дальше, и перечитайте это же где то через 10-15 рыбалок.

Но для начала все-таки стоит понять основы.

Принцип работы эхолота – максимально коротко

Важный вопрос, рекомендую напрячься и вникнуть. Это поможет в
дальнейшем успешней понимать его изображения. Тем более все очень
просто: как дважды два.

Итак, датчик излучателя посылает
звуковые щелчки (импульсы) в сторону дна.

Импульс на своем пути встречает разные предметы и наконец, достигает
дна и отражается обратно наверх к датчику излучателю, который теперь
его принимает обратно. По пути ко дну и обратно импульс собрал разную
информацию: количество, размеры и плотность предметов в толще воды и
наконец, самого дна. Голова, точнее ее процессор, обрабатывает
собранную им информацию и выводит на дисплей в виде движущейся,
графической картинки. Что-то на подобии кардиограммы сердца.

И здесь следует учитывать один очень важный момент: не зависимо от
скорости движения вашего плавсредства, от полной остановки до
максимальной скорости, экран эхолота будет прокручивать картинку с
одной и той же запрограммированной скоростью. И у пользователя
возникает справедливый вопрос: > Причем, если под лодкой в конусе луча рыба или
снасть, то на экране пойдет длинная полоса, и у начинающего
пользователя создастся впечатление, что это что-то огромное. На самом
деле импульс многократно отскакивает от одного и того же предмета, а
экран вынужден его постоянно показывать.

А теперь
предположим, что по тому же предмету мы пройдем на скорости 5 км/ч
импульс отразится от нашего предмета (рыба, коряга, трава, сетка)
всего лишь несколько десятков раз. И на экране появится, скорее всего,
так называемая дуга или пятно определенного размера. А если мы пройдем
потом уже предмету со скоростью 20 – 50 км/ч, то луч успеет ударить по
предмету всего пару раз. И он изобразится совсем маленькой и короткой
дужкой. А может и вовсе не успеет отобразиться, если предмет
небольшой, а скорость высокая. Причем, во всех трех случаях экран
будет прокручиваться с единой скоростью.

Прохождение по
косяку рыбы с очень малой скоростью 1-3км/ч. После > на рыбу
лодка
затормозила, и правый край косяка еще сильнее
растянулся.

А это та же рыба
просканированная на нормальной скорости 5-7 км/ч. Полосы (рыбы) стали
короче
и в целом меньше по размеру.

Общий
вывод таков: если на практике не получилось пройти по объекту с
оптимальной скоростью, то хотя бы нужно учитывать выше описанное
явление, то есть делать поправку на скорость. В 2Д эхолотах есть
настройка >. Её можно подрегулировать таким
образом, чтобы субъективное ощущение движения лодки над дном совпадало
со скоростью прокрутки экрана. На эхолотах-сканерах DSI, LSS и HDI
настройка скорости прокрутки отсутствует. Не знаю, как это достиг
производитель, но на практике создается такое впечатление, что эти
эхолоты сами как-то делают поправки на нашу скорость движения и рисуют
картинку максимально (насколько это возможно) правдоподобную, несмотря
на наши огрехи в управлении лодкой.

Как пользоваться эхолотом?

Практически независимо от модели или марки – действительно просто.
Включаем – катаемся и смотрим – выключаем в конце
рыбалки.

По большому счету им не надо
пользоваться в привычном понимании этого слова. Скорее подойдет слово
использовать. То есть по большому счету он все делает сам, только
включите и не забудьте выключить в конце. Просто так и задумано
производителем и все настройки по умолчанию с завода установлены на
авто-режимах, которые вполне нормально отрабатывают свою функцию.
Разве что, возможно, стоит первый раз поднастроить его под свои или
новые условия рыбалки, и все. Дальше, возможно, понадобится какая-то
незначительная коррекция не чаше чем 1-2 раза в год.

Если
вы владеете эхолотом-картплоттером, то правило > тоже
работает, но не мешало бы научиться более > приемам. Если
привести сравнение, то это все равно что – купив телевизор, все
подключили, научились включать и выключать, и смотрим одну программу.
Понятно, что желательно хотя бы научиться переключать каналы. Это
откроет большие возможности! Другое дело понимать, что он показывает.
Об этом пойдет речь ниже.

Но все-таки, даже при такой
простоте, несколько важных, элементарных правил нужно соблюсти. Если
стоит задача детально и качественно обследовать акваторию на предмет
наличия – отсутствия рыбы и изучения рельефа дна то:

Скорость движения лодки должна быть в пределах,
не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения
визуального понимания – это скорость быстрого человеческого шага.
Такая, казалось бы, простая задача может усложниться под влиянием
сильного ветра или течения. Двигаясь против значительного ветра или
течения, будет создаваться иллюзия достаточной скорости за счет
хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или
течению, захочется прибавить газу. Для правильного решения наших задач
(качественной, правдивой картинки) скорость 5-6 км/ч должна быть
относительно ДНА, а не воды по ощущениям.

В таких
ситуациях, показатель скорости на GPS очень поможет. Это один из
важных аргументов в пользу приобретения эхолота – картплоттера. В двух
словах девиз такой: > За неимением его, ориентируемся хотя бы
относительно берега. Если течения почти нет, то лучше ориентироваться
относительно водной поверхности, представляя человеческий шаг.
Старайтесь держать ровный курс лодки.
Распространенная ошибка, как профессионалов, так и начинающих – > в экран, не замечая окружающего мира. И как следствие,
бесконтрольный курс лодки. И сумбурное понимание того, что под водой.
Особенно это правило актуально при использовании эхолотов нового
поколения с технологией сканирования. Кому интересно, можно посмотреть
видео “Вопросы и ответы об эхолотах LOWRANCE Mark-5x DSI и
Elite-5 DSI”.

По аналогии правильное изучение
акватории с помощью эхолота будет похоже на работу комбайна. Ровными
проходами в одну – другую сторону, с шагом в ширину луча, без
пропусков и топтаний на месте. Если эхолот снабжен GPS, то
правильность своих проходов можно отследить на экране по оставшемуся
треку (следу) – еще один аргумент в пользу его приобретения. Если
картплоттера нет, а просто эхолот – можно посмотреть на кильватерный
след. Если что-то появилось на экране – это значит, что оно осталось
за кормой пару секунд назад (время излучения и приёма импульса и его
обработка приблизительно 1.5-3 секунды) и по следу можно примерно
предположить, где конкретно это было. Для совмещенных
эхолот-картплоттеров Lowrance последних поколений можно просто навести
курсор прямо на эхолоте на найденный объект и встроенный GPS точно
вычислит, где он был. И даст возможность сразу поставить путевую точку
в этом месте на странице “Карта”.
Для эхолотов нового поколения с аббревиатурами DSI, HDI или с
блоком StructureScan важно избегать диагонального, >
сканирования. Это когда под влиянием сильного бокового ветра
или течения лодка идет >. То есть, курс лодки (курсовая
линия) не совпадает с реальным направлением движения. Лодка идет
немного боком, и картинка в этом случае немного искажается. Поэтому,
рекомендация простая – в таких условиях сканируйте или против или по
течению или ветру и как можно реже поперек, подставляя борт.

Конечно, для того чтобы с самой современной техникой
(особенно HDS с доп. блоком Структурсканер) полностью и быстро
разобраться, лучше нанять специалиста, способного провести курс
обучения. По моему опыту, полностью обучить пользованию этой техники
можно за три часа. Если такой возможности нет – внимательно изучайте
статью и пробуйте изложенное применить на практике.

Как его понимать?

Дно

Все понятно – это кривая линия в нижней части экрана, ее изгибы
передают соответствующий рельеф. Можно ли по цвету лини дна судить о
плотности грунта? Да, но очень грубо. То есть, тонкого перепада
плотности от ила до ракушки, пожалуй, заметить не получится. По
крайней мере, мне не удается. Но существенное изменение, пожалуй,
определить можно. Например, русло реки (чистый песок) – относительно
тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться
гораздо жирнее. Но должна быть очень значительная разница в плотности
грунта, чтобы заметить ее.

Есть одна важная особенность.
Бывают места, где количество ила просто запредельное и он очень жидкий
на подобии манной каши. Это бывает чаще всего там, где растет много
водяного ореха (чалима). Там сигнал эхолота может просто исчезнуть, и
это не зависит от марки, типа эхолота или датчика. Просто сигналу не
от чего отражаться и он просто > в глубоком жидком иле.

Что еще следует учесть? Как я уже говорил, запоздание при
прохождении сигнала от датчика до дна и снова к датчику составляет
приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас
за кормой 1-2 секунды назад. Следует учесть, что в момент отображения
цифры глубины на экране лодка может уже проехать на полном газу метров
10-20 от того места, где показания были сняты. На свежих моделях
Лоуренса, совмещенных GPS с эхолотом, легко можно вычислить
местоположение проплывающего по экрану объекта. Просто наводя курсор
на интересующий объект на экране эхолота, карплоттер в свою очередь,
достаточно точно вычислит его местоположение и позволит поставить
точку на экране карты, даже если вы ушли от этого места на приличное
расстояние.

Рыба

На классическом эхолоте рыба отображается в виде так называемой дуги.

На новых
эхолотах с технологией сканирования – в виде кляксы или точки (в
зависимости от величины рыбы) разной формы.

Выше были приведены два скриншота экрана эхолота одновременно
изображающие одних и тех же рыб разными лучами. Все выше упомянутые
эхолоты способны отобразить на экране рыбу величиной >.

Как понять какая это рыба? Опыт
использования и понимания приходит приблизительно так. Вы нашли что-то
с помощью эхолота, предположительно рыбу или корягу, или куст травы.
Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или
узнать у других рыбаков, что они ловят. Таким образом, если это
удается, Вы теперь понимаете, что так изображается такая-то рыба. Если
вытащили пучок травы, то понятно, что так изображается именно трава, а
не коряга.

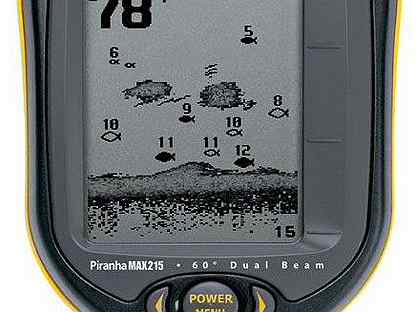

Существует ещё режим распознания рыбы и
отображения ее символами рыбок – >. В принципе считается
непрофессиональным почерком включение этого режима. И до недавнего
времени считалось, что это маркетинговый ход для того, чтобы
начинающие пользователи не задавали сложных для объяснения вопросов:
>. Но все-таки технологии совершенствуются, и в некоторых
случаях хорошо бы включать эту функцию. Например, при упомянутом
случае ловли в отвес мелкой рыбы (ставриды, например) или со льда.
Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В
таком простом с точки зрения продвинутых пользователей режиме
использования (с символами рыбок и звуковыми сигналами) оказывается,
очень удобно рыбачить в отвес на стайную пелагическую (та, что в толще
воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой
сигнал – рыба под нами. Если сигнал пропал – косяк сместился и нужно
его снова поискать.

Есть несколько случаев, когда рыбу
невозможно обнаружить ничем. Например, когда почти вся рыба (чаше
всего летом) >, то есть, в 1-3 метрах от
поверхности. Она просто разбегается в стороны перед лодкой. Думаю,
следующим шагом в развитии рыбопоисковых систем может стать поиск, в
таких случаях, эхолотом с воздуха с помощью беспилотных летательных
аппаратов (БЛА). Подводные лодки, по крайне мере находят уже даже из
космоса.

Коряги, водоросли

Метод познания такой же, как в случае с рыбой. Что-то нашли,
остановились, забросили снасть – зацеп. Вытащили приманку с кусочком
веточки – значит коряга. Обрезали снасть, как будто об нож – значит
металл или бетон обросший ракушкой.

Маленькая коряжка 455кГц частотой

Она же 200кГц частотой на
Марк-5Х

Подводным охотникам вообще хорошо. Они
просто могут нырнуть и посмотреть что там на самом деле.

Настойки

Первичные настройки, имеется в виду >, >, вы можете попросить, чтобы настроил продавец или настроить
самостоятельно.

Для остальных настроек – рекомендации
следующие:
Для начала, чаще всего с завода уже все достаточно
нормально настроено. Разве что, можно сделать легкий >. В 2Д
эхолотах увеличить до максимума >, и
чуть увеличить >. Остальное, что не понятно,
ставить на > или как установлено с завода.

Для
сканеров и DSI уменьшаем контрастность до 40%, выбираем черно-белую
палитру для нижнего луча и светло-коричневую – для боковых. Частота в
подавляющем большинстве случаев для DSI чаще всего 800-ая, для
сканеров LSS – 455-ая. Все остальное – на >.

Еще часто задаваемые вопросы:

Пугает ли эхолот рыбу?

Наверно все зависит от конкретного случая. Какая рыба, на какой
глубине, активная – пассивная, в коряге или на открытом дне, на какой
лодке рыболов, в каком географическом месте, то есть знакома ли рыба с
человеком? То есть, где-нибудь на севере, на диком водоеме, скорее
всего импульсы эхолота даже привлекут своей новизной рыбу. И в тоже
время, та же самая рыба в похожих условиях, но в густонаселенном
рыболовецком районе может весьма настороженно отнестись к звуку,
который ассоциируется у нее с недавней перипетией опасной Существует
ещё режим распознания рыбы и отображения ее символами рыбок – для
жизни. Более того, рыбы способны предупреждать друг друга об
опасности, связанной, например, с каким-то предметом (лично видел).

Однажды я задал вопрос одному опытному > – пугает
ли эхолот сома, когда тот подымается на квок? На что он ответил мне. >.

И все же выслушивая
разные истории и сравнивая свой опыт, скажу, что скорее не пугает и
выключать его особо нет смысла, если только не с целью поберечь
батарею.

Что будет если > датчиком в сторону от лодки. Можно ли
> рыбу?

Ничего не будет. Эхолот просто перестанет воспринимать пространство, в
котором он работает, импульсу не отчего будет отразиться, так как
исчезнет дно. То есть для этих целей классический лодочный эхолот
точно не подойдет. Хотя попытки постоянно предпринимаются. Существуют
модели эхолотов для бокового просмотра, как достаточно бюджетные, так
и профессиональные для морского тралового лова. Но хороших отзывов о
бюджетных я никогда не слышал, а промышленные – неоправданно дорогие и
подходят для применения именно в море для трала.

Что нам показывает эхолот

Что такое эхолот, что он нам показывает, на чём основаны принципы его работы – наверное каждый задавался таким вопросом. Ответить на этот вопрос может наверное любой физик или человек неплохо в физике разбирающийся. Принцип действия эхолота заложен в само название прибора, эхо – это отражённый звук. Соответственно, что бы заполучить эхограмму,надо – датчик, который этот сам звук сформирует, отправит и примет его отражение, а так же монитор, который это отражение изобразит какими то символами, глядя на которые мы зададим себе вопрос – *а чёй-то это он кажет?*.
Примеры использования звука и его отражённого сигнала, есть не только там где присутствует вода, но и гораздо ближе – практически в любой больнице, это УЗИ. Кто делал УЗИ, наверняка обратили внимание, что доктор смазывает место где будет проводить датчиком, обильной смазкой, похожей на вазелин. Делается это для того, что бы между датчиком и поверхностью кожи не было воздуха, который как известно является плохим посредником между посланным и принятым сигналами. Отсюда и правило для размещения датчика эхолота на транце лодки – датчик всегда должен быть в воде. Раз уж я вспомнил про УЗИ, то объясню почему я не советую включать в меню символы рыб. Вы видели (кто был в кабинете где стоит УЗИ) что бы у доктора были включены символы камней в почках, печени или символы детей в утробе? То-то и оно, отсюда ещё один вывод – только реальная эхограмма, без домысливания прибором, способна показать нам правдивую информацию. Как разные доктора, которые видят одно и тоже изображение, но интерпретируют его по-разному, так и мы, видя изображение на экране эхолота, по-разному представляем себе структуру дна, форму бровки и направление залегания коряги, наличие рыб, их вид или количество.

Начнём с датчика. Самые распространённые частоты, на которых работают датчики, у производителей эхолотов – 50, 83, 200 кГц, а в последние годы к ним добавились 455 и 800 кГц. Из курса физики нам известно, что чем ниже частота, тем глубже она проникает, при этом чем выше частота, тем более качественный сигнал мы имеем.
200 кГц,самая распространенная частота для эхолотов. Работает примерно до 300 метров, создает луч шириной до 60 градусов (при условии установки высокого уровня чувствительности) и наиболее чистую и четкую картинку. Сам по себе этот луч узкий для более четкой прорисовки дна, но когда мы увеличиваем параметр чувствительности, он расширяется и, соответственно захватывает больше подводных объектов.
Для поиска рыбы широкий луч это хорошо, для изучения рельефа – плохо. Если луч будет слишком широкий, он будет собирать все подряд вокруг лодки. На экране будет масса дуг , бугров, бровок и т.д., но понять где это все есть или было будет весьма затруднительно. Но это еще не все. Есть еще один нюанс – если широким лучом прибор будет сканировать дно, то начнутся серьезные неточности между показаниями на экране и настоящим рельефом дна. Прибор просто будет усреднять всю информацию(с одной стороны яма, с другой бровка, где-то в стороне ровный стол и всё это надо как-то изобразить).
50кГц – морская частота, максимальная глубина до 1500м. В нашем случае она не нужна.
83кГц – также для пробивания более глубоких мест , с одной стороны, с другой стороны для расширенного обзора, так как луч при включении её расширяется до 120 градусов. Чем это расширение мне не нравится, написал выше.

Спорить о том что мы видим, можно было бы долго, не появись в эхолокации (массовой) новые технологии, которые у разных производителей называются по-разному. Я уже писал что являюсь бессменным пользователем эхолотов компании Lowrance, сначала это были Eagle и Lowrance, а сейчас Simrad, поэтому примеры буду приводить именно с этих приборов. Этим, я ни в коем случае не принижаю многие достойные эхолоты других производителей, таких как Хамминбёрд, Рэймарин, Гармин или Ситекс и Фуруно, у всех этих производителей есть аналогичные технологии, причём действующие очень похоже. Речь пойдёт о технологиях, которые у разных фирм , названы по-разному, но смысл имеющие один и тот-же. У Лоуренс это – DSI, у Хама – DI, у Рэя – Down Vision, у Гармина – DownVü. Все они так или иначе, работают на частотах – 455кГц или 800кГц. В чём прелесть всех этих технологий? Выражаясь простым языком, теперь мы видим что это действительно коряга, можем посчитать количество веточек на стволе, можем увидеть рыбу между веток или между барханов. Более того, мы можем пересчитать всех рыбок в стае. У меня есть несколько записанных эхограмм, где наглядно видна разница между изображениями с разных датчиков или разных частот.

в левом верхнем углу взято с датчика 200 кГц, на нём угадывается упавшее дерево на дне и много-много рыб стоящих в-пол воды и у дна. Сразу оговорюсь, такое изображение можно увидеть на экране эхолота достаточно редко, чаще дерево выглядит бесформенным бугром на дне, как на этом фото(левый верхний угол)
а рыбы обрывками дуг или чёрточками. Как отображается рыба эхолотом? В идеале вот так

Каких-то точных, особых сигналов он не выдаёт. Рыба, по общим «рекомендуемым» понятиям видна в виде так называемых «дуг». Она образуется при прохождении рыбой через луч эхолота. Но эта дуга образуется только при идеальных условиях, когда рыба сначала попадает в край конуса луча, потом проходит через его центр, и выходит из него, пройдя весь его диаметр. Но так бывает далеко не всегда! Существует десятки разных вариантов нахождения рыбы в луче и тогда эта «дуга» будет отображаться совсем по другому. Идеальная дуга отображается когда рыба стоит на месте, а лодка медленно движется (или наоборот) и луч сканирует тело рыбы по её длине. Но что будет если рыба тоже перемещается по ходу лодки? Тогда она «зависает» в луче на месте и будет отображаться как неподвижный элемент – простой полосой (тоже самое будет если лодка и рыба стоят на месте – не двигаются относительно друг друга). А если она будет быстро плыть против движения лодки? Тогда рыба быстро пересечёт луч и отобразится как коротенькая крутая дуга, которую на большой глубине и рассмотреть-то будет проблематично. То есть – две одинаковые по размеру и форме рыбы при разном направлении или разной скорости перемещения будут отображаться совсем по разному! И те «рекомендации», что типа можно определить по длине дуги, что это щука или лещ – мягко говоря, бред. Хоть как-то определить вид рыбы можно по отражению от плавательного пузыря.

На левой половине экрана хорошо видны крупные особи карповой породы (у них очень крупный пузырь). Сам цвет пузыря при данных настройках имеет зелёно-жёлтый оттенок
Стаи малька могут выглядеть каким-либо бесформенным облаком или пятном.
Это изображение

сформировано в специальной программе, исходная эхограмма была вычищена и настройками яркости, цветности и контрастности доведена до того вида, который мы наблюдаем. А вот левое нижнее изображение это уже и есть новые технологии, о которых написал выше. Деревья ни с чем спутать невозможно, а рыбы показаны точками и чёрточками и это именно рыбы, а не пузыри воздуха или мусор.
Ещё дальше ушла технология, называемая в народе Структурсканер. Здесь тоже лучи имеющие частоты 455 или 800 кГц, как у систем нижнего сканирования, но они направлены по сторонам, причём длину лучей можно выставлять в меню. Изображение от такого датчика показано на мониторе как вид сверху(правое изображение), очень удобно оценивать с какой стороны лежат коряги, куда направлены, направление ям и бровок – всё очень наглядно. Подводные препятствия отбрасывают тени. По длине тени
можно определить длину и направление залегания коряги, длину ямы или бровки. Можно даже на дне найти вот такие интересные вещи По рассказам очевидцев, именно в этом месте перевернулся Прогресс и затонул, поиск его результатов не дал, так он и лежит до сих пор.
Эта статья писалась в течении нескольких дней, поэтому получилась несколько несвязанной, где-то мысль терялась, где-то забывал о чём ещё хотел написать. Поэтому может возникнуть много вопросов по этой теме.

Nik(дядьКоля), Борисыч, Rey и 15 другим это нравится

Эхолот Lowrance X-4 Pro успешно сканирует дно водоема и отмечает скопление рыбы

Любители и фанаты ночной и дневной рыбалки по достоинству оценят новый прибор – эхолот Lowrance X-4 Pro (два луча) с дисплеем, прибор соответствует двум основным критериям – цена и высокая производительность. Эхолоты Lowrance X-4 Pro http://kapitan.ua/product/eholot-lowrance-x-4-pro/ имеют высокую степень детализации и режим сканирования 83/200 kHz кГц . Прибор оснащен большим количеством функций при оптимальной цене. Использовать эхолот Lowrance X-4Proрекомендуется во внутренних озерах и в прибрежных водах. Его способность сканировать дно на глубине до 305 м в любой воде при скорости судна до 60 км/ч ставит прибор в класс надежного рыбацкого снаряжения. Габариты прибора 108 х 147 х 64 мм.

Функции эхолота, которыми пользуются при поиске и обнаружении рыбы, следующие:

Lowrance automatic ASP™ позволяет получить выразительную картинку в любой воде. Для этого предусмотрены варианты для «мелководья» и «глубоководья». Если эхолот отмечает мель, то звучит специальный сигнал.
Lowrance GRAYLINE® максимально точно определяет структуру дна. При резком перепаде глубин звучит сигнал.
Lowrance Advanced Fish I.D.™ распознает виды рыб. Место нахождения рыбы фиксируется звуковым сигналом и на экран выводится в виде иконок. Для более четкой картины можно определенный фрагмент дна увеличить и получить расстояние до рыбы. Иконки на дисплее позволяют рыбаку видеть наживку, приманивать рыбу.
Эхолот автоматически определяет глубину до дна водоема.
В этом приборе можно менять масштаб изображения ((ZOOM) при осмотре на дне какой-нибудь цели. Возможность включать режимы – “глубоководье”, “мелководье” – дает экономию времени рыбаку при поисках рыбы.
Прибор снабжен системой сигнализация, при наличии мели и при обнаружении рыбы звучит тревожный сигнал.

Крупный экран Film SuperTwist ЖК – дисплея позволяет хорошо различать картинки при попадании прямого солнечного света. В ночное время работает подсветка для экрана. Настройки устройства сохраняются при отключении питания, так как эхолот имеет встроенную память.

Корпус прибора является герметичным и водонепроницаемым, эхолот работает в условиях дождя и снега.

Производительность эхолота Lowrance X-4 Pro обеспечивает датчик Lowrance83/200кГцSkimmer ® со встроенным устройством для измерения температуры воды до 120 °С. В эхолоте два луча, на 60° и 120 °. Любой из лучей может быть применен, но в большинстве случаев рыбаки пользуются на 60°, потому что прорисовка дна при этом режиме более четкая. “Читать” дно этим эхолотом можно без помех.

Прибор имеет в комплекте дисплей, подставку, провод питания, трансдюсер с кабелем, инструкцию на русском языке и гарантию.

После прочтения инструкции установка датчика на борт лодки производится без сложностей как и все дальнейшее управление с эхолотом. Настройки эхолота просты, вначале нужно настроить язык – русский. Диапазон глубин можно оставить – автоматически. Частота определяет два режима – 200 Кгц будет соответствовать лучу в 120 °, 83 Кгц – 60°. Далее, выставляется звуковой сигнал на рыбу, на мель и на разряд аккумулятора. При напряжении в 7в эхолот пищит. Глубину можно выставить – средняя. Одна из основных настроек – это размерность расстояния. Нужно выставить метры, а не футы. И градусы выставляются по шкале Цельсия. Контрастность экрана – не важная настройка. Перед рыбалкой рекомендуется опробовать демонстрационный режим. Он будет соответствовать работе эхолота на рыбалке. Вся текущая информация будет показана в правой части экрана.

Рыбаки среди всех электронных устройств, упрощающих поиски скопления рыбы, ищут подходящую для себя модель эхолота. В каталоге всех эхолотов тип Lowrance X-4Pro обладает преимуществами в цене, в простоте пользования и в четких показаниях дна и рыбы на дисплее, благодаря этому можно вернуться с рыбалки с большим уловом.

Поколение эхолотов Lowrance X-4 Pro – это устройства нового эволюционного пути, приборы предыдущих серий не имеют столько функций. Всем, кто еще не использовал это устройство, рекомендуется приобрести. Покупка поможет приезжать в рыбалки с богатым уловом. Рыбалка с эхолотом более увлекательная, знания дна водоема и скопления рыбы поможет рыбаку.

ремонт датчика эхолота практик 6

>>>ПЕРЕЙТИ НА ОФИЦИАЛЬНЫЙ САЙТ >>>

Что такое ремонт датчика эхолота практик 6?

Хороший эхолот, Практик покупал себе для рыбалки с лодки. На зимней рыбалке не проверял, но думаю, также хорошо работать будет. Он довольно точно определяет месторасположение рыбы, а также её глубину. Теперь не приходится тратить несколько часов, чтобы найти подходящее место для рыбалки, следовательно улов значительно увеличился. Советую всем рыбакам.

Эффект от применения ремонт датчика эхолота практик 6

Я заядлый рыбак, не давно прикупил себе для пробы российский эхолот Практик. В работе я им очень доволен. Плюсов масса. Есть небольшие недостатки: бывает не видит рыбу возле дна, но она есть (проверяли и это факт).. В данной ценовой категории считаю далеко не самый плохой вариант. Написал как есть, покупать или нет решать вам. Удачной рыбалки!

Мнение специалиста

Брал у знакомого эхолот Практик, просмотрел, понравился, решил тоже его брать, штука надёжная оказалась, тем более в России у нас делается для России, держал в руках китайское барахло с такими же ценами, но видно сразу, что на сезон хватит и всё заказал себе. Доволен!

Как заказать

Для того чтобы оформить заказ ремонт датчика эхолота практик 6 необходимо оставить свои контактные данные на сайте. В течение 15 минут оператор свяжется с вами. Уточнит у вас все детали и мы отправим ваш заказ. Через 3-10 дней вы получите посылку и оплатите её при получении.

Отзывы покупателей:

Вера

Показания эхолота Практик позволят вам на несколько часов сократить время поиска перспективного места и значительно продлить удовольствие непосредственно от рыбной ловли.

Вика

Расскажу про свой эхолот Практик. Купил я этот девайс в 2019 году. Радости не было предела, на рыбалку хожу с таким удовольствием, ловлю с ним и зимой со льда и летом с лодки. Рыбу показывает четко, мне нравится, что детально все отображается. Это мое незаменимый помощник на рыбалке.

Эхолот Практик отличный подарок, который мне подарили друзья на день рождения. Сразу не верилось, что мне он нужен, я привык рыбачить по-старинке, без новомодных девайсов. Но как оказалось, я зря сомневался. Эхолот хорош! Показывает и даже на быстром ходу, как обещает производитель погрешность 5 см (показывает дно , которое входит в диапазон 40 градусов). Для более точно измерения можно настроить режим “глубина”, но лично я с линейкой дно не мерял… Рыбу тоже показывает, особенно азарт берет, когда видишь стаю рыбы. Где купить ремонт датчика эхолота практик 6? Брал у знакомого эхолот Практик, просмотрел, понравился, решил тоже его брать, штука надёжная оказалась, тем более в России у нас делается для России, держал в руках китайское барахло с такими же ценами, но видно сразу, что на сезон хватит и всё заказал себе. Доволен!

Ремонт эхолотов Практик 4-й серии (ЭР-4, ЭР-4Pro, ЭР-4Pro2) больше не производится! . ЭР-6 Pro, Pro2, 6М, 6S. Установка защитного бампера на датчик. 100. Доброго времени суток! В этом видео я покажу и расскажу о некоторых способах вернуть датчику эхолота Практик чувствительность (вернуть его к жизни) путем перезаливки компаунда. Это мой первый опыт в ремонте, так что не судите строго). Буду благодарен. Эхолот незаменимый помощник в рыбалке. Самое уязвимое место в эхолотах Практик это кабель. . 18 thoughts on Ремонт эхолота Практик ЭР 6 PRO”. Саня Шмель says: October 8, 2019 at 5:00 am.

http://www.halcentrum.cz/userfiles/ekholot_praktik_6_kak_polzovatsia_video9783.xml

http://tin5.com/image/obzor_ekholota_praktik_69038.xml

http://www.merlegdoktor.hu/tmp/besprovodnoi_ekholot_praktik_7_wi_fi3343.xml

https://www.naturel21.com/upload/instruktsiia_ekholota_praktik_er_pro7646.xml

http://tcgccgolf.com/webmodule//UserFiles/ekholot_praktik_6m_ekaterinburg2382.xml

Я заядлый рыбак, не давно прикупил себе для пробы российский эхолот Практик. В работе я им очень доволен. Плюсов масса. Есть небольшие недостатки: бывает не видит рыбу возле дна, но она есть (проверяли и это факт).. В данной ценовой категории считаю далеко не самый плохой вариант. Написал как есть, покупать или нет решать вам. Удачной рыбалки!

ремонт датчика эхолота практик 6

Хороший эхолот, Практик покупал себе для рыбалки с лодки. На зимней рыбалке не проверял, но думаю, также хорошо работать будет. Он довольно точно определяет месторасположение рыбы, а также её глубину. Теперь не приходится тратить несколько часов, чтобы найти подходящее место для рыбалки, следовательно улов значительно увеличился. Советую всем рыбакам.

Написать отзыв. Отзывы › Спорт и активный отдых › Рыболовное снаряжение . Удовлетворил все мои требования Эхолот портативный Fish Finder FD01WR. Упакован он в коробок, который защищен от. Читать весь отзыв. Эхолот Fish Finder FFW718 – отзывы. Рекомендуют 85%. Эффективность. . Это второй мой эхолот. Есть у меня еще Эхолот портативный Fish Finder FD01WR Но, Эхолот Fish Finder FFW718 будет получше. Идет он в хорошей упаковке. Отзывы покупателей о Эхолот Deeper Smart Fishfinder 3.0 – Яндекс.Маркет. . КомментарийПишу отзыв о приборе как есть, без прекрас, хоть и на рыболовной выставке получил подарок за этот отзыв=). Купил прибор себе в. Сегодняшний отзыв на рыболовную тематику. О беспроводном эхолоте Fish Finder Рыбалкой я увлекаюсь очень давно, почти с пелёнок, это моё самое любимое хобби. Ознакомиться с отзывами покупателей, узнать достоинства и недостатки, поделиться своим отзывом о Беспроводной эхолот DEEPER Smart Fishfinder 3.0. Эхолот Deeper Smart Fishfinder 3.0: отзывы покупателей на Яндекс.Маркете. Достоинства и недостатки товара, оценки по характеристикам: экран, максимальная.

Гаджет для ловли рыбы из мест, где она реально есть / Хабр

Зима, говорите? А что Вам мешает зимой

~~рыбачить~~

ловить рыбу? Как думаете, для чего предназначена штуковина, что изображена на этом фото?

На прошлой неделе, уже знакомая по моим рекламным тестам, компания «Даджет» порадовала меня очередной полезной штуковиной, которую я с удовольствием согласился протестировать. Это беспроводной эхолот. Эхолот выступает смарт гидролокатором, который может соединяться с телефоном или планшетом. Соединение происходит посредством Bluetooth и возможно для любых устройств на базе Android и IOs

Прибор размером примерно с мячик для гольфа и весит около 50 грамм.

По сути, это поплавок. Но в этот поплавок встроен сонар и у него есть соединение со смартфоном. Что примечательно, он даже способен информировать Вас о поклевке.

Краткие характеристики

Глубина действия: до 41 метра

Радиус удаления от смартфона: до 30 метров

Время автономной работы: до 8 часов в активном режиме

В режиме ожидания: несколько недель

Вес: 47 г

Система измерения: Метрическая и английская

Источник питания: Аккумулятор 3,7 V

Тип датчика: Однолучевой сонар 118 kHz

Угол обзора: 90 градусов

Версия Bluetooth: Bluetooth Smart 4.0

Приложение для iOS: работает с iOS от версии 6.0

Приложение для Android: работает с Android версии от 4.3, если смартфон/планшет поддерживает Bluetooth 4. 0

Работает этот эхолот очень просто:

Привязываем его к концу нашей лески.

И делаем заброс.

После попадания в воду эхолот включается автоматически и с помощью Bluetooth сразу же начинает отправлять данными о глубине, температуре и наличии рыбы, синхронизируясь с устройством и выводя данные в специальном приложении.

При заявленной производителем 30 метров дальности работы, у меня он отлично работал и на 50 метрах. Дальше 55-60-ти м эхолот работал уже с перебоями. Однако, и этой дистанции вполне достаточно, чтобы найти самое перспективное место ловли. Эхолот показывает как наличие рыбы, так и глубину на участках и структуру дна…

Потихоньку протягивая эхолот, можно наблюдать за изменением глубины и рельефа дна. Легко находить бровки, пологие места или коряжники, в которых сконцентрирована наибольшая плотность рыбы.

Раньше для этого я использовал маркер, с помощью которого долго и нудно простукивал дно, дабы обнаружить наиболее перспективное место ловли. Теперь, с помощью такого эхолота, это реально прошлый век. Картинка получается более чем наглядная, скопление рыбы видим сразу, экономим кучу времени для изучения дна, а самое главное, — в разы увеличиваем результативность улова.

Коты всегда чувствуют, кто сегодня не останется без улова и будет готов поделиться. Как они это делают? )

В дополнение ко всему, у эхолота есть еще несколько интересных функций, таких как зеленый LED-маячок для ночной рыбалки, система Strike Alert, оповещающая о поклевке, и система автоматического реконнекта, возобновляющая связь даже после того, как сонар утянет под воду.

Данный эхолот может использоваться как и во время рыбалки с берега, так и во время рыбалки с лодки.

В качестве тестирования этого эхолота и для понимания принципа работы, в этот раз я ловил на море, с пирса. На следующей неделе планирую отправится с ним на озеро и с его помощью постараюсь поймать трофейного карпа. Так что пожелайте мне удачи ) Уверен, что при наличии этого устройства мои шансы многократно увеличатся!

Я ловил рыбу 8 января в Севастопольской бухте на Черном море.

Купить беспроводной эхолот можно с 10% скидкой по промокоду GEEKT-EN.

Автор Артем Тарасов, г. Севастополь

Информация для блогеров и авторов:

Компания «Даджет» заинтересована в публикации независимых объективных обзоров даджетов в разного рода СМИ. Компания «Даджет» с радостью предоставит даджеты блогерам и авторам, желающим протестировать их и написать обзор.

Устройство после написания обзора остается у автора. Компания не пытается указывать автору, что именно писать о нашем товаре, но просит показать статью до публикации. В этом случае есть возможность уточнить информацию и предотвратить ошибки. Учитывать ли комментарии компании или нет, всегда остается на усмотрение автора. Подробнее…

Азбука эхолота | Справочник рыболова, энциклопедия рыболова от F Гид

Если проанализировать и систематизировать эти вопросы, то можно четко проследить, что вопросы эти, в большинстве своем, одни и те же по своей сути, причем, касаются они, как правило, самих основ работы эхолокационной техники и принципов поиска рыбы.

С момента появления первых чудо-приборов на прилавках рыболовных магазинов и до настоящего времени, в средствах информации — журналах, сети Интернет и прочих источниках тема эхолотов затронута довольно широко — от элементарных инструкций по освоению основ до сложных технических статей. Тем не менее, многие ключевые моменты до сих пор так и остались «в тени сознаний» и я надеюсь, что обсуждение в данной статье основополагающих вопросов, появляющихся на стадии выбора того или иного типа прибора, внесет определенную ясность в сознание рыболовов.

«Хочу приобрести такой эхолот, чтобы видеть на нем рыбу, структуру дна и прочее….» Вопрос в первом приближении понятен, что может быть проще — прокатился по реке, увидел на экране эхолота рыбу, забросил снасть и … вроде бы рыба у вас в руках. Но на самом деле все оказывается далеко непросто… И, как бы ни уходил вперед прогресс с современными электронными технологиями, в настоящее время, к сожалению, а может быть и к радости, среди доступных по карману сонаров нет ни одного, который бы нам четко дал информацию о рыбе — ее размере, виде, активности. Экран эхолота это вовсе не экран телевизора, к которому мы более всего привыкли. Усвоить это необходимо в первую очередь. В этом плане простейшая подводная видеокамера с телевизионным экраном может дать нам намного больше наглядной информации о рыбе, чем эхолот. Однако видеокамера не даст нам главного — помощи при ловле рыбы в движении, существует слишком много ограничений, которые не позволяют ею пользоваться на рыбалке.

Давайте попробуем разобраться, на что способен этот «хитрый» прибор и что же мы можем получить от эхолота сегодня. Для начала предлагаю рассмотреть основные функции и возможности эхолота, ну а затем обсудить вопросы, которые чаще всего задавались посетителями прошедшей выставки.

Итак, основные функции эхолота следующие:

Измерение глубины;
Определение структуры дна;
Исследование состояния воды и дна;
Изображение объектов в толще воды.

1. Измерение глубины. Думаю, что это одна из основных задач эхолота. Вспомните как ещё лет 10 — 15 назад мы измеряли глубину в местах ловли промаркированной верёвкой и другими методами, при этом руководствуясь традиционным «Человек ищет, где лучше, а рыба, где глубже».

Самый простой прибор, позволяющий определить глубину в месте ловли — это глубиномер и его вполне можно назвать прародителем эхолота. На первом этапе для определения глубины вполне достаточно цифрового или стрелочного глубиномера. Определив место изменения глубины, определяем это место как перспективное в плане поиска рыбы. В настоящее время все выпускаемые производителями эхолоты имеют возможность измерять глубину. Если даже какие-либо модели эхолотов при определении глубины обладают погрешностью, то на рыбалке эта погрешность едва ли сказывается по причине того, что нас больше интересует не точность измерения глубины, а сам факт ее изменения. Вывод сделать легко — эхолоты любого производителя позволяют с достаточной степенью точности измерять глубину.

2. Определение структуры дна. Это — вторая, пожалуй, самая важная функция эхолота, позволяющая получать изображение контура дна — бровки, бугры и прочие изменения рельефа, представляющие интерес при поиске рыбы. Одной из ошибок рыболовов является представление, что на экране эхолота изображён тот участок, что охвачен лучом в момент времени, когда мы смотрим на экран. Но «картинка» на экране это всего лишь развёрнутая во времени история прохождения луча и её вполне можно сравнить с изображением луча на экране осциллографа — луч эхолота отражает на дисплее события во временном масштабе. Чем позже произошло событие, тем его изображение ближе к левому краю дисплея. Понятно, что событием в данном случае мы называем фрагмент изображения. Ряд событий и есть «картинка» на экране — прорисовка линии дна, объектов в воде, изображение изменения плотности воды (термоклин) и т.д.

Необходимо чётко усвоить, что выдаваемая эхолотом информация нуждается в логической интерпретации, т. е. на основании увиденного изображения необходимо мысленно построить общую картину того, что мы видим под лодкой. Понятно, что чем подробнее мы исследуем какой-либо отдельно-взятый участок, тем ближе изображение, рисуемое в нашем воображении, к реальному.

Легко определиться, что чем больше точек может отобразить дисплей эхолота по вертикали, тем детальнее будет прорисован участок, исследуемый лучом. Чем больше точек вместит дисплей по горизонтали — тем больше времени мы можем наблюдать за изображением. Дисплей эхолота представляет собой матрицу, вмещающую определённое количество ячеек по вертикали и по горизонтали. Отдельно взятая ячейка (или точка изображения) называется пикселем. Чем больше разрешение дисплея эхолота (количество пикселей по вертикали и горизонтали), тем детальнее и качественнее будет изображение. Дисплей с низким разрешением просто не имеет возможности отобразить мелкие детали, а полученное изображение обладает искажениями.

Размер дисплея, наряду с разрешением, также является важным параметром эхолота. Чем больше размер дисплея, тем нагляднее изображение. Преимуществом большого экрана является, кроме того, возможность делить его на окна для отображения дополнительной информации.

Третий параметр дисплея эхолота, играющий важную роль для получения наиболее чёткой и детальной картины изображения — это количество градаций серого. Уровень серого определяет плотность изображаемого объекта. Человеческий глаз может различать 16 градаций серого, столько ж градаций имеет монохромный (чёрно-белый) дисплей хорошего эхолота. Дисплей, имеющий минимум градаций серого не способен отобразить множество объектов определенной плотности или изображает их утрированно. Многих начинающих «эхолотчиков» вводит в заблуждение то, как изображаются объекты на дисплеях с разным уровнем серого. Как правило, изображение на дисплее с низким уровнем серого более контрастное и чётко, но несложно догадаться, что такие дисплеи изображают объекты упрощённо и не более того. В настоящее время выпускают эхолоты с монохромным экраном от 4 до 16 уровней серого.

Эхолоты, оснащённые цветным дисплеем, отображают объекты 256 цветовыми оттенками (технология TFT). Это наиболее передовая технология передачи изображения. Не знаю, насколько необходимы при исследовании дна и толщи воды именно 256 цветовых оттенков, но положительный эффект, как говорится, «на лицо».

Подведем итог сказанному о дисплеях эхолотов. Для получения наиболее четкого изображения структуры дна и объектов в толще воды дисплей должен обладать высоким разрешением, оптимальным рабочим размером, способностью изображать различия плотности предметов (градации серого, цветовой тон).

Для получения детальной картины дна и изображения мелких объектов в толще воды, кроме качественного дисплея необходимо выполнение и ряда других условий, а именно: 1. Выбор оптимальной частоты и угла излучения преобразователя; 2. Высокие показатели приемно-передающего тракта.

Что касается частоты излучения, то большинство рыбопоисковых эхолотов в настоящее время выпускаются с излучателями, работающими на частотах 200 кГц и 50 кГц. При данных частотах излучения и стандартной конфигурации излучателя углы излучения 20 и 60 градусов соответственно. Чем уже конический луч, тем меньшую площадь он охватывает и, соответственно, выше детализация объектов на дисплее.

Приемно-передающий тракт (передатчик-преобразователь-приемник) современных эхолотов большинства производителей обладает достаточно-высокими показателями. Не следует забывать, что эхолоты производятся в расчете на использование в «морских» условиях и глубины наших рек, озёр и водохранилищ не представляют в этом плане каких-либо проблем.

3. Исследование состояния воды и дна. Речь идёт об определении температуры воды, особенностях её состояния и плотности донной поверхности. Для определения температуры воды применяются измерительные датчики. Они могут быть выполнены в отдельном корпусе либо совмещены в одном корпусе с преобразователем. Эхолот может комплектоваться также датчиком скорости, это отдельно устанавливаемый датчик, который позволяет измерить скорость передвижения относительно воды, скорость течения воды при стоянке на якоре. При помощи датчика скорости можно получать информацию о пройденном пути. На экране эхолота мы также имеем возможность видеть термоклин — слой воды, обедненный кислородом, образующийся на водоёмах со стоячей водой при высокой температуре.

Определение плотности донной поверхности основано на поглощении, рассеивании и отражении звукового сигнала от структур с различной плотностью. При этом, оценить плотность структуры на экране эхолота мы можем по ширине изображения дна и оттенку его цвета (у эхолотов с цветным дисплеем) или оттенку серого (монохромный дисплей).

4. Изображение объектов в воде, поиск рыбы. Под поиском рыбы в данном случае я подразумеваю, процесс, в результате которого на дисплее эхолота видны символы, воспринимаемые как рыба, говоря проще, это поиск символов рыбы. Как бы это не звучало парадоксально, но, по моему мнению, поиск рыбы таким методом — занятие неблагодарное. Именно поэтому я и поставил данную функцию на последнее место. Для большинства рыболовов, собирающихся приобрести эхолот, поиск символов рыбы — первоочередная цель, но, к сожалению, существует слишком много проблем для того, чтобы однозначно говорить о целесообразности данного решения. Проблема заключается в том, что необходимо одновременное выполнение многих условий. Рассмотрим их. Необходимость, попадания рыбы в центр луча. Если глубина небольшая, порядка 3-5 метров и при этом луч неширокий, то шанс «поймать» рыбу лучом крайне невелик, да и смысла в этом тоже не много — рыба, заметив лодку, скорее всего, уйдет с этого места. Необходима правильная настройка таких параметров эхолота как чувствительность, скорость прокрутки экрана, желательна установка режима увеличения исследуемого участка — ZOOM. Скорость движения лодки и рыбы относительно друг друга должна находиться в определенных соотношениях. Если скорость велика, то можно просто не успеть заметить пробегающую дугу, ну а в противном случае, будем наблюдать протянувшуюся через весь экран эхолота черту, которую довольно сложно представить как изображение рыбы.

Допустим, что мы, наконец, увидели на экране то, что хотели — дугу, или символ рыбы. Здесь опять проблемы — изображение дуги на экране, вполне может принадлежать проплывающей коряге или еще какому предмету по очертаниям схожему с рыбой, ну а при включенной опции изображения символики рыбы «FISH ID» эхолот вполне может посоревноваться с творениями Уолта Диснея. Что касается некрупной рыбы, то эхолот может ее не показать в виде дуг вовсе. Вывод о достоверности информации и смысле ее получения сделать не сложно …. Однако, не стоит делать слишком категоричных выводов. Чем мне нравится эхолот, это тем, что он заставляет рыболова думать и делать логические выводы. Это полностью вписывается в тот перечень условий, что так привлекают нашего брата — рыболова. О чем я хочу сказать? О том, что, получая символ рыбы на экране эхолота и пользуясь знаниями о поведении рыбы, о ее привычках и особенностях, никто не запрещает нам использовать фактор появления изображения рыбы или её условного изображения (символа) в качестве «косвенных улик». Так, скажем, дуга, находящаяся возле изображения донной коряги на глубине вполне может оказаться судаком, а большое пятно на экране в углублении на фоне ровного дна, с большой вероятностью можно назвать стаей «бели» — некрупной плотвы или устиры. В любом из перечисленных случаев, имеет смысл считать такие места перспективными и произвести «разведку боем». Предпосылкой для этого служат два фактора. Один из них прямой — наличие подходящего рельефа и состояния дна (яма, бровка, жесткое «промытое» дно) или наличие каких-либо привлекательных для рыбы объектов на дне (коряги, камни и прочее). Другой фактор косвенный — наличие символов на экране. Ну а такую крупную рыбу как сом, в тот момент, когда он поднимается со дна за приманкой (скажем, при ловле «на квок») практически с полной уверенностью можно определить как искомый объект ловли. Не стоит особо отрицать выявления рыбы эхолотом в местах её массового скопления, например, стаи крупного леща на зимовальной яме и т.д.

Пожалуй, на этом разговор об основных функциях эхолота можно завершить. Перейдем к вопросам, которые чаще всего задавали посетители прошедшей выставки.

Одно- и многолучевые эхолоты. Вопросам о том, сколько же лучей лучше, уделяется, на мой взгляд, чрезмерное внимание и дело здесь, пожалуй, больше не в самой сути вопроса, а в рекламе тех или иных достоинств. К сожалению, наряду с достоинствами существует и ряд недостатков, о которых, по понятным причинам не прочтешь в рекламных проспектах. Поэтому всегда имеется выбор, при котором необходимо оценить, что в большей степени для вас важнее и что больше подходит под ваши условия рыбалки. Основное, что необходимо для себя уяснить это то, что чем меньше лучей имеет эхолот и, чем меньше охват лучей, тем детальнее и чётче изображаемая информация. Соответственно, чем больше лучей, тем больше объемность изображения и меньше детализация. Определённое удобство представляется в эхолотах, имеющих возможность отдельно наблюдать изображения от широкого и узкого лучей на разделенном экране, либо избирательно наблюдать изображение какого-либо луча. Отдельным звеном в ряду стоят эхолоты, способные работать в трёхмерном режиме (полученное изображение — трехмерная проекция, 3D-технология). Изображение в этом случае формируется шестью лучами одновременно. Безусловно, получение изображения от многих лучей представляет интерес, но, ограниченный размер дисплея эхолота, наличие значительных «мёртвых» (невидимых) зон, искажения изображений структуры дна и объектов в воде и ряд других недостатков при высокой стоимости технологии заставляют задуматься при выборе.

Технологии обработки и изображения эхо-сигнала. Эхолот — сложный электронный прибор. В процессе его работы, при постоянно-изменяющихся условиях эхолокации, электронная схема производит автоматическое управление основными параметрами — чувствительностью, скоростью обновления информации, согласованием работы передатчика и приёмника и т.д. Электронные фильтры позволяют устранять различные помехи при эхолокации — помехи турбулентности, шумов, позволяют разделять объекты по определенным признакам — объект от объекта, объект от дна, объект от шума. Имеется множество запатентованных производителями систем, это и «цифровая технология HDFI», и система ASP и другие. Высокий уровень технического развития электроники в настоящее время позволяет говорить о том, что все основные производители эхолотов на данный момент имеют решения, вполне отвечающие требованиям. Поэтому какое-либо продвижение отдельно-взятой технологии, по моему мнению, больше походит скорее на маркетинговый ход, нежели на «супер-достижение». Следует добавить, что многие рыболовы имеют вполне понятное желание вносить какие-либо коррективы в настройки, добиваясь, тем самым получения полезной и нужной информации. Эхолоты, позволяющие рыболову участвовать в процессе эхолокации путем «ручной» настройки, неоспоримо имеют свои преимущества.

Скоростные измерения. Речь пойдет о получении информации на экране эхолота при перемещении с большой скоростью, порядка семидесяти и более км/час. Как бы это ни было удивительно, но очень многие рыболовы задавали вопросы следующего характера: «Почему это мне не удается на скорости 60 км в час видеть на экране своего эхолота дуги рыб и изменения рельефа?» Не могу однозначно сказать, в чем смысл подобных скоростных наблюдений на рыбалке, но ответить на подобные вопросы не сложно. Ответ простой — эхолот не предназначен для проведения точных исследований на повышенных скоростях. Тем не менее, получать информацию о глубине и общем строении дна при скоростном движении вполне реально. Основным препятствием для проведения скоростных измерений является кавитация (создание пузырьков воздуха вследствие турбулентности водяного потока). С кавитацией справится не легко, но в достаточной степени вполне реально. Для этого необходимо по максимуму устранить причины турбулентности (выпирающие части конструкций днища лодки, моторов, правильная установка преобразователя), применять датчики небольшого размера и, что очень важно, обтекаемой формы.

Эхолот на зимней рыбалке. Применение эхолотов на рыбалке со льда в последнее время становится всё боле популярным среди рыболовов-зимников. Рыболовов привлекает при этом то, что для получения полезной информации нет необходимости сверлить толстый лед (при наличии специального датчика или выполнении определенных действий). Но, как это часто бывает, мечты и фантазии о желаемом отрывают людей от реальности. Давайте вернёмся к основным функциям эхолота и выясним, что же может нам дать эхолот в условиях зимней рыбалки. Итак, первое — измерение глубины. Возможность имеется. Второе — исследование дна. А) строение дна, рельеф. Здесь необходимо вспомнить, что максимум своих возможностей эхолот проявляет при движении. На льду мы ведем исследование в одной точке без движения, следовательно, искомый перепад глубины — бровку, бугорок, приямок увидеть на экране эхолота не представляется возможным и об этом стоит помнить. И не забывайте, что луч определяет глубину по самой верхней точке и, таким образом, если луч попадет на какое-либо резкое возвышение на дне, то линия дна (именно прямая линия, а не кривая излома) покажет эту глубину на экране. Для поиска перепада глубин в этом случае необходимо проводить измерения в разных точках водоёма и сравнивать полученные данные. Б) исследование плотности состава дна. Возможность имеется. Третье — измерение температуры воды. Возможность имеется. Вот только о пользе данной информации при рыбалке со льда можно поспорить. Четвертое — исследование толщи воды на предмет наличия рыбы. При отсутствии движения любой предмет в толще воды на экране эхолота будет изображаться прямой линией. Однако, установив низкую скорость обновления экрана, мы имеем возможность лицезреть объект, находящийся в движении (проплывающий в толще воды). Применив «косвенный метод» определения мы с определенной вероятностью можем говорить о том, что объект на экране — рыба. Наблюдая на экране широкую темную полосу, мы также можем сделать вывод, что полученное изображение представляет собой довольно плотную стаю рыбы. Понятно, что высокое разрешение, большой размер экрана и ряд других полезных возможностей эхолота на зимней рыбалке не имеют большого смысла. Поэтому, приобретая эхолот специально для зимней рыбалки в первую очередь необходимо думать об удобстве пользования прибором — габаритах, весе, потреблении энергии, простоте настроек. Не забывайте также, что экран эхолота жидкокристаллический и не предназначен для работы при низких температурах (ниже 5-10 градусов мороза).

Эхолоты с боковым (круговым) обзором, эхолоты Smart cast. Сама идея проводить эхолокацию в режиме реального времени, исследовать водоем, находясь на берегу, получать информацию о направлении движения и месте нахождения (слева, справа) рыбы представляет большой интерес. Но, я думаю, что о каких-либо значительных достижениях, полезных (а также доступных) рыболову в данном направлении говорить пока преждевременно — на сегодняшний день существует значительное количество недостатков и ограничений, которые не позволяют ставить данные технологии в один ряд с технологиями исследования «под лодкой». Но думаю, что направление это перспективное и разработчикам еще есть о чем подумать.

С чего начать? Какой эхолот приобрести в первый раз — цветной или черно-белый, с высоким разрешением или попроще, однолучевой или многолучевой …. ? Непростые и часто задаваемые вопросы, на которые однозначного ответа не существует. Эхолот — довольно сложный прибор и, очень часто бывает, что, приобретя эхолот с большими возможностями за кругленькую сумму, многие достоинства прибора так и остаются невостребованными. Я посоветую читателям альтернативное решение — «входите в воду постепенно», определите для себя цели приобретения и, если Вы не остановились на измерении глубины, то обратите внимание на эхолоты среднего технического и ценового диапазона. В процессе эксплуатации и приобретения опыта появятся ответы на вопросы, возможно, появятся и новые мысли. Чего вам и пожелаю!

Автор: А. Коротченко

Источник: Навионика

В данный момент Вы читаете статью “Азбука эхолота“. Вас также могут заинтересовать другие статьи на тему “Статьи об эхолотах” в Энциклопедии рыбалки.

Как читать эхолоты эхолота: глубина, дуги рыбы и кисть

Если вы знаете, как работает эхолот, выбор типа эхолота, который лучше всего соответствует вашим потребностям, становится проще.

Но это только начало.

После приобретения устройства вам необходимо научиться читать эхолоты эхолота.

Чтобы сделать это, вы должны понять основы технологии сонара.

Удивительно, как много рыболовов не знают, как правильно ими пользоваться.

Не попадай в эту статистику.

Здесь мы объясним, как работают эхолоты и как их читать, в том числе как читать данные сонара CHIRP.

Как работают гидролокаторы?

Изучение показаний эхолота начинается с понимания того, как они работают.

Рыболокаторы могут отображать подводную область с помощью технологии гидролокатора , что означает звуковую навигацию и определение дальности.

Ваш эхолот будет состоять из головного устройства с экраном дисплея, цветным или в оттенках серого, и преобразователя.

Если вы думаете о главном блоке как о мозге операции, то преобразователь — это глаза и уши.

Датчики

Итак, что делает датчик?

Преобразователь преобразует электрическую энергию, полученную от головного устройства, в звуковую энергию перед ее передачей в воду.

Внутри находится пьезокерамический элемент, который вибрирует и издает звук на определенных частотах.

Преобразователь не только передает звуковые волны, но и принимает их.

Время задержки и мощность отраженных сигналов затем преобразуются преобразователем обратно в электрическую энергию и отправляются обратно в компьютерный блок.

Преобразователи способны излучать различные частоты сонара.

Частоты, на которых они работают, могут сделать некоторые из них более подходящими для более мелких и небольших водоемов, а другие – для более крупных и глубоких водоемов.

Низкочастотные преобразователи

Низкочастотные преобразователи посылают в воду волны меньшего размера, но более длинные.

Они могут двигаться глубже в воду, потому что они длиннее, но больший размер волн также означает, что они пропускают более мелкие объекты.

По этой причине низкочастотные преобразователи воспроизводят меньше деталей, чем их высокочастотные аналоги.

Тем не менее, они чрезвычайно полезны при ловле рыбы в больших и глубоких водоемах.

Они могут помочь вам определить, где находятся подводные сооружения и потенциальные медовые норы.

Кроме того, когда они находят рыбу, вы знаете, что она большая.

Высокочастотные преобразователи

Высокочастотные преобразователи передают более частые и короткие звуковые волны.

Они не могут проникать так глубоко в воду, поэтому этот тип эхолота больше подходит для ловли рыбы на мелководье.

Более высокая частота волн также означает, что они могут дать гораздо больше деталей о воде под вами.

Это означает, что они идеально подходят для поиска мелких видов рыб, таких как крап, голубоглазый и окунь.

Двух- или многочастотные преобразователи

Двух- или многочастотные преобразователи могут излучать как низкие, так и высокие частоты.

Можно даже найти такие, которые одновременно излучают обе частоты, что дает вам еще более подробную интерпретацию того, что находится под ними.

Головное устройство

Головное устройство или компьютерная составляющая эхолота содержит программное обеспечение, которое получает и интеллектуально расшифровывает информацию, поступающую на него от преобразователя.

Время задержки и мощность отраженных сигналов указывают на объекты, обнаруженные датчиком в воде.

Головное устройство преобразует информацию на экран дисплея, чтобы вы могли ее прочитать.

Некоторые данные, которые он показывает, включают глубину воды, близлежащие объекты (подводные сооружения) и рыбу.

Как читать показания эхолота

Важно знать, что при считывании показаний эхолота самая последняя информация отображается в правой части экрана.

Затем информация постепенно перемещается влево, поскольку она заменяется более свежими данными.

Итак, ваш экран фактически показывает вам срез водной толщи за определенный период времени.

Для целей этого урока проще представить, что ваша лодка стоит на якоре, так что вы неподвижны в воде.

Глубина воды

Ваш эхолот покажет вам глубину дна воды, в которой вы находитесь, обычно в верхней левой или правой части экрана.

Поскольку вы стоите в воде, глубина не изменится.

Вы можете использовать цифры, расположенные вдоль экрана, чтобы определить глубину чего-либо еще в воде.

Если бы вы двигались в воде, глубина дна постоянно менялась бы.

Вы сможете найти обрывы и медовые лунки в новых водоемах, медленно блуждая на лодке.

Идентификация рыбы

В зависимости от типа вашего эхолота рыба будет отображаться на экране в виде значков рыбы или дуг.

Значки рыбы

Некоторые эхолоты оснащены технологией Fish ID, которая отображает значки рыбы в тех местах, где, по ее мнению, находится рыба.

Однако даже самые продвинутые юниты не будут правы в 100% случаев.

Поэтому многие увлеченные рыболовы предпочитают читать информацию самостоятельно.

Рыбные арки

Если у вас нет технологии Fish ID или она отключена, рыба обычно отображается на дисплее сонара в виде арки.

Помните, поскольку на экране отображается подводная активность в течение определенного периода времени, более длинная дуга не означает более крупную рыбу.

На самом деле более длинная дуга показывает, что рыба медленно проплывала через поле зрения вашего датчика.

Более короткая дуга будет отображаться для рыбы, которая плавала быстрее.

Если бы рыба была неподвижна в воде под вами, она выглядела бы на вашем экране как длинная прямая линия.

Кроме того, рыба может проплыть только часть пути через поле зрения вашего конуса преобразователя.

В этом случае она не будет отображаться как полная арка.

Наряду с полными арками вы также увидите частичные и половинные арки, которые могут изображать рыб.

Это означает, что полнота или качество арки никак не связаны с размером.

На самом деле ширина линии, которую вы видите, расскажет вам больше о размере рыбы.

Итак, если вы видите несколько дуг на эхолоте и думаете, какую из них выбрать, ищите самую толстую линию.

Однако, если вы ловите определенный вид, важно знать больше об их повадках.

Например, вы хотели бы знать, на какой глубине они любят зависать и хотят ли они быть рядом с подводными конструкциями или на дне.

Таким образом, вы сможете высматривать рыбу, появляющуюся на этих глубинах или в определенных формациях.

Чем больше вы знаете о своей добыче, тем точнее будет ваше предположение о том, что это за арки.

Подводные объекты

Конечно, не все, что вы видите на эхолоте, будет рыбой.

Ваш эхолот также улавливает кусты и подводные объекты.

Лучший способ отличить подводные предметы от рыб — это определить, выглядит ли предмет прикрепленным ко дну или нет.

Цветные дисплеи намного легче идентифицировать кисть.

На дисплее цвет растительности будет отличаться от нижнего.

Другие объекты иногда можно узнать по форме.

Опять же, как правило, если он прикреплен ко дну и неподвижен, это не рыба.

Как читать показания сонара Deeper?

Как читать более глубокий эхолот так же, как и любой другой эхолот.

Пока вы помните, что более глубокий или низкочастотный гидролокатор улавливает только более крупные объекты, вы уже на полпути.

Если вы ищете воду определенной глубины или структуру, вы можете медленно бродить вокруг с более широким лучом.

Затем, когда вам покажется, что вы что-то нашли, настройте конус на узкий луч, чтобы получить более четкое представление о том, что вы видели.

Как читать эхолокатор CHIRP?

CHIRP расшифровывается как Compressed High Intensity Radar Pulse.

Эхолоты CHIRP широко признаны лучшими эхолотами на рынке на данный момент.

Традиционные эхолоты-эхолоты излучают в воду одну стандартную частоту (либо низкую, либо высокую), но эхолот CHIRP излучает непрерывный поток волн.

Эта непрерывная передача включает диапазон частот, от низких до высоких, предлагая гораздо более полный спектр информации.

Сонар CHIRP также может делать это, потребляя от 10 до 50 раз больше энергии, чем традиционный сонар, даже несмотря на то, что он часто передает с более низкой пиковой мощностью.

Таким образом, чтение сонара CHIRP точно такое же, как чтение любого другого сонара.

Это связано с тем, что то, что вы увидите на своем дисплее CHIRP, будет, по сути, просто более четким и четким изображением того, что находится в воде под вами.

Эхолот CHIRP можно использовать как на мелководье, так и на большой глубине, но наибольшую пользу увидят рыболовы на большой глубине.

Почему? Потому что CHIRP может ловить более мелкую рыбу.

Он также может использовать дополнительную информацию для более разумного расшифровки между подводными структурами и рыбными целями.

Чтение эхолота

Как и все в жизни, практика делает совершенным.

Как читать эхолот Эхолот довольно прост в применении, так как нужно просто искать арки.

Тем не менее, немного потренировавшись и набравшись опыта, вы сможете собрать намного больше информации, чем просто «РЫБА»!

Возьмите эхолот с собой в любимые места, чтобы понять, как выглядит рыба на дисплее.

Мы также рекомендуем прочитать руководство, прилагаемое к вашему устройству, чтобы узнать об уникальных функциях, которые оно предлагает.

Многие эхолоты оснащены сигналами глубины и функциями масштабирования, которые также могут оказаться очень полезными.

Показания сонара (отображение) моделей Deeper PRO и CHIRP предоставляют важную информацию о водоеме, такую как местонахождение рыб, их приблизительный размер, твердость дна, водоросли и их плотность, а также структуру подводной части.

Также важно понимать, как различные настройки, такие как угол луча и цветовая палитра, влияют на отображение сонара и объем информации, которую он предоставляет.

Вы можете найти общую информацию о том, как сонары отображают информацию и как ее интерпретировать здесь:

Как работают сонары: https://deepersonar.com/us/en_us/how-it-works/how-sonars-work

Как читать дисплеи Deeper PRO и PRO+: https://deepersonar.com /us/en_us/how-it-works/how-to-read-fishfinder

Как читать дисплеи Deeper CHIRP : https://deepersonar.com/us/en_us/how-it-works/how-to -читать-эхолот-чирикать

Основы дисплея сонара

Дно : При установке режима необработанного (подробного) отображения сонара Deeper может помочь вам определить, является ли дно твердым или мягким.Когда импульсы сонара, посылаемые вашим Deeper, отражаются от дна, твердое дно возвращает более сильный сигнал, чем мягкое. Чтобы правильно определить твердость дна, используйте на Deeper балки Narrow или Mid . Широкие лучи не подходят для определения твердости дна.

Второй возврат сонара : Вы также можете увидеть второй возврат сонара: это происходит, когда сигнал сонара колеблется между дном и поверхностью воды и обратно.Твердые основания покажут сильную вторую доходность, в то время как мягкие основания покажут очень слабую доходность или не покажут ее вообще. Чтобы правильно определить твердость дна, используйте Narrow или Mid угол луча на вашем Deeper. Широкие лучи не подходят для определения твердости дна.

Иконки рыб: Иконки рыб отображаются в трех разных размерах. Классификация рыб по размеру зависит от многих переменных, и вес является лишь одной из них.Это означает, что значки рыб не всегда точно отражают реальный размер рыбы. Если вы хотите более точно определить размер рыбы, вам следует выбрать Необработанный дисплей сонара и снять галочку со значков рыбы. Подробнее по этой теме читайте здесь.

Поверхность воды: В верхней части экрана вы увидите синюю линию поверхности воды с группой ярких цветов. Эта область представляет собой поверхностные помехи, которые могут быть вызваны волнами или другими сонарными помехами на поверхности воды.Поверхностные помехи — это слепая зона, где гидролокатор не обнаружит ни рыб, ни подводных объектов.

Длина отражения от поверхности зависит от используемого угла луча и частоты. Чем выше частота, тем меньше помехи от поверхности и тем меньшая глубина потребуется для работы Deeper.

Более глубокие помехи от поверхности CHIRP

При использовании узкого луча CHIRP (675 кГц) зона отражения от поверхности будет простираться до 0,15 м (0,5 фута) от поверхности воды.Никакая рыба или подводные объекты не будут обнаружены в этой области. Сонар Deeper будет отображать сообщение об ошибке «слишком мелко или слишком глубоко», если фактическая глубина воды меньше 0,15 м (0,5 фута).

Mid CHIRP (290 кГц) будет иметь зону помех от поверхности 0,6 м (2 фута) и не будет обнаруживать рыбу или подводные объекты в этой области.

Wide CHIRP (100 кГц) будет иметь зону помех от поверхности 0,8 м (2,6 фута) и не будет обнаруживать рыбу или подводные объекты в этой области.

Поверхностные помехи Deeper PRO

Узкий луч (290 кГц) будет иметь зону отражения от поверхности 0.6 м (2 фута) и не обнаружит рыбу или подводные объекты в этой области.

Широкий луч (90 кГц) будет иметь зону помех от поверхности 1,3 м (4,2 фута) и не будет обнаруживать рыбу или подводные объекты в этой области.

Сорняк : Сорняки и растительность отображаются зеленым цветом при использовании классической цветовой палитры.

Косяки рыб: Глубинные сонары четко покажут косяки наживки, которые будут представлены в виде облаков разных форм и размеров.Их точный внешний вид будет зависеть от количества рыбы и скорости вашей лодки, если вы занимаетесь троллингом. Подробнее о поиске рыбы можно прочитать здесь.

Sonar (черные) очки для чтения – Tiger Specs

Заказ до 15:00 с понедельника по пятницу для отправки в тот же день Королевской почтой первого класса

Очки синего света

Код товара: 71077

16 фунтов стерлингов.50

Цвет: Черный

Описание

Эти специальные очки для синего света имеют линзы с синим фильтром, которые уменьшают на 40% количество синего света, попадающего в глаза от всех типов цифровых экранов, таких как компьютеры, смартфоны, планшеты и игровые устройства. Линзы с синим фильтром могут уменьшить проблемы с напряжением глаз и головными болями, связанные с длительной работой перед экранами, а также помогают уснуть, поэтому они также идеально подходят для чтения с экрана в вечернее время. Эти экранные очки имеют легкую матовую черную полуободковую оправу, поэтому они очень удобны и поставляются с подходящим мягким чехлом. Доступны в различных вариантах силы чтения, а также с прозрачными линзами/без коррекции (+0,00).

Этот товар имеет сертификат CE.

Технические характеристики

Размеры

Оптическая посадка:	51-17-141
Ширина линзы:	51 мм
Размер моста:	17 мм
Размер храма:	141 мм
Ширина рамы:	135 мм
Высота линзы:	30 мм

Диаграмма измерений

РазмерыРазмеры для сонара (черный) :

и	б	в	д	и
Ширина линзы	Размер моста	Размер храма	Ширина кадра	Высота линзы
51 мм	17 мм	141 мм	135 мм	30 мм

и	Ширина линзы	51 мм
б	Размер моста	17 мм
с	Размер храма	141 мм
д	Ширина кадра	135 мм
и	Высота линзы	30 мм

Сонар для скейтборда | Библиотека Capstone

Блог графического класса

«Каждый сталкивается с препятствиями на пути к успеху — препятствиями, которые мы должны преодолеть, чтобы достичь наших целей. Эти барьеры увеличиваются в геометрической прогрессии для людей с ограниченными возможностями. Иногда проблемы возникают из-за личности, но в большинстве случаев барьеры носят институциональный или социальный характер и основаны на стереотипах. Несмотря на то, что я работаю в сфере инвалидности почти десять лет, я все еще борюсь со своими собственными стереотипами, связанными с инвалидностью. Например, графический роман Sport’s Illustrated Kids’ SKATEBOARD SONAR, опубликованный издательством Stone Arch Books. Я прочитал 16 страниц книги, когда остановился и подумал, могут ли слепые люди действительно кататься на скейтборде? В ту минуту, когда я подумал об этом, я понял, что вхожу в стереотипный мыслительный процесс.Я отложил комикс и связался с директором Ресурсного центра по проблемам инвалидов Университета штата Миссури Кэтрин Стегер-Уилсон. Я знал, что мне нужна смена парадигмы. Если бы мне это было нужно, я был готов поспорить, что и другие учителя тоже. Через несколько минут она выложила на You Tube два видеоролика с Кэмерон, местной слепой студенткой колледжа, занимающейся скейтбордингом. «Люди с ограниченными возможностями сталкиваются со множеством мифов, стереотипов и предположений, — сказал Стагер-Уилсон. «Эти барьеры встроены в общество и могут быть очень вредными для успеха людей с ограниченными возможностями.Затем она рассказала историю о своей бывшей слепой ученице (назовем ее Амелия), которая ходила на курсы журналистики. Профессор поручил студентам написать статью об их любимом увлечении, их увлечении. Затем профессор повернулся к слепому студенту и сказал: «Не волнуйся, Амелия. Вы можете просто сделать свое на слепоте. Предположение, объяснил Штегер-Уилсон, заключалось в том, что у человека с инвалидностью не было хобби, интересов или увлечений помимо инвалидности. Стегер-Уилсон объяснила, что студентка была оскорблена и обижена, но потратила время, пытаясь выяснить, как лучше всего доказать профессору свою состоятельность как человека.«Инвалидность — это совсем другое, — сказал Стегер-Уилсон. «В этом нет ничего плохого. Люди с инвалидностью делают то же самое, что и другие, просто они могут делать это по-другому». Staeger-Wilson предложил следующую схему для установления смены парадигмы, связанной с инвалидностью. РЕЗЮМЕ Мэтти и Тайсон — 13-летние скейтбордисты и лучшие друзья. Они решают принять участие в местных соревнованиях по скейтбордингу. Некоторые считают, что Мэтти не должен участвовать в соревнованиях, потому что он слепой, а все знают, что слепые не умеют кататься на коньках.Местные хулиганы самые злые. Они придираются к Мэтти и Таю и пытаются запугать их, высмеивая Мэтти и его слепоту. Мэтти доказывает свою состоятельность в хаф-пайпе без чьей-либо помощи, разрушая многие из основных стереотипов о людях с ограниченными возможностями. ПЛАН УРОКА Разнообразие часто – ошибочно – думают исключительно с точки зрения расы, часто определение зависит от расы. Однако разнообразие включает расу, этническую принадлежность, культуру и даже субкультуру. Инвалидность — это часто упускаемая из виду, но гораздо более многочисленная группа населения, чем любая конкретная расовая группа, потому что инвалидность встречается у всех рас и этнических групп. Нам надлежит прививать понимание культуры инвалидности в классе, чтобы удовлетворить потребности учащихся 21-го века и отразить национальные и государственные требования. На веб-сайте SKATEBOARD SONAR учитель может выбрать свой родной штат, чтобы узнать, какие стандарты соответствуют этому названию. Миссури имеет 13 стандартов социальных исследований и коммуникативных искусств, связанных с этим названием. Ниже приводится набросок плана урока, который я рассматриваю для 3-4 классов: 1. Сядьте вокруг интерактивной доски. 2. Используйте документ-камеру для завершения фотопрогулки.3. В совместных группах обсудите: «Может ли слепой кататься на скейтборде? Почему или почему нет?” 4. Дайте время для обсуждения. 5. Каждая группа делится своими мыслями со всем классом. 6. Посмотрите видео Кэмерона на You Tube (см. выше). 7. В совместных группах обсудите: 1. «Хотели бы вы изменить свой ответ? Почему?» 8. Прочтите историю вслух с помощью документ-камеры. 9. Периодически останавливайтесь и обсуждайте мифы и мифы» — Блог Graphic Classroom

1 августа 2010 г.

Показания сонара
– boats.com

Нет никаких сомнений в том, что британская общественность, занимающаяся парусным спортом, увлекается небольшими катерами.Достаточно взглянуть на флоты X Boats, Victories, Royal Burnham One Designs, Pipers и их разных сестер, чтобы убедиться в этом. Совсем недавно Melges 24 и Hunter 707 продемонстрировали несомненный спрос на то, что стало называться спортивными катерами. На фоне всей этой активности рынок открытых однодневных лодок в лучшем случае оставался в застое, и не было никаких новых конструкций, которые действительно создавали бы сколько-нибудь значимый флот.

На этот нестабильный рынок приходит Сонар. Наиболее известная в Великобритании как лодка, на которой Энди Кассел, Кевин Кертис и Тони Даунс выиграли свои золотые медали на Паралимпийских играх в прошлом году, Sonar нашел более широкое применение в Соединенных Штатах и Канаде, где было продано более 500 единиц.Используемая в основном для клубных гонок и семейных пикников, простота лодки и низкие эксплуатационные расходы сделали ее любимым выбором для клубных лодок. Разработанный Брюсом Кирби, который больше всего прославился благодаря разработке Laser, Sonar представляет собой беззастенчивую лодку с минимальными помещениями. Обычно в гонках участвует экипаж из четырех человек, им легко управляют два моряка, при этом он обеспечивает достаточную грузоподъемность для семьи из пяти человек. С пропорционально более длинной кабиной и более коротким верхом кабины, чем обычно, его внешний вид весьма своеобразен.

Несмотря на то, что в настоящее время судно построено по лицензии в Великобритании компанией Nigel Harley Raceboats, нам предоставили для тестирования двухлетний канадский катер. Беглый осмотр строительной верфи в Каусе показал, что четыре почти идентичных лодки направляются покупателям в Европу. Лодки, построенные в Великобритании, мало чем отличаются от своих канадских сестер, хотя следует отметить, что стандарты отделки на новых лодках выглядели немного лучше.

Как и практически все другие тросы управления, грот-фал выходит из мачты под палубой и проходит к утке на задней кромке крыши рубки. Для безопасности также есть вторая утка на мачте под палубой. С поднятым гротом и шкотами Sonar легко управляется только под гротом, а высокая стрела обеспечивает практически неограниченный обзор в условиях ближнего боя.

Удлинитель, прикрепленный к форштагу с помощью язычков и кнопок, поднимается с такой же легкостью. После поднятия тонкая настройка предлагает простой способ отрегулировать натяжение передней шкаторины. Точному контролю угла обшивки способствует регулируемая направляющая с упором, но на этом простота регулировки заканчивается.Лист один к одному довольно удобен даже в условиях освещения. Потребуется сильный человек или усилие всей команды, чтобы эффективно сбить стрелу одним ударом. Почти такая же критика может быть адресована основному листу. Даже при покупке 5:1, проходящей через блоки Harken, нагрузка листа довольно высока, и требуется некоторая сила, чтобы затянуть пиявку достаточно плотно для приличной работы на наветренной стороне.

Однако с точки зрения рулевого все просто. Контроль всегда положительный, и лодка на удивление быстро поворачивает.Вес на штурвале легко контролируется путешественником, а штурвал на пару градусов обеспечивает как самые приятные ощущения, так и максимальную скорость. Сидя в кабине, центральная консоль находится слишком близко, чтобы эффективно работать в качестве подставки для ног. Сидя на комингсе, только самые длинные ноги найдут, на что опереться. Потребуется хорошая координация между рулевым и триммером грота-шкота, чтобы получить максимальную отдачу от лодки, поскольку рулевому почти невозможно отрегулировать прогулочную кабину, а человеку сзади сложно управлять гротом во время лавирования и фордевинд. .

Из-за того, что правила класса запрещают сидячие места и ремни для носков, экипаж может перемещать свой вес как можно дальше вниз по боковой палубе. Встроенные поручни на внутренней кромке комингса обеспечивают хорошую поддержку и позволяют легко вернуться в кокпит, когда придет время лавировать. Эта операция сама по себе проста. Высокая стрела и обширный кокпит упрощают передвижение по лодке, а благодаря высокой скорости поворота и небольшой длине стакселя маневр можно выполнить за секунды.Ускорение вне галса такое быстрое, как и можно было ожидать от 900-килограммовой лодки. Установка кайта доставила нам несколько проблем, не в последнюю очередь из-за того, что все шкоты и стропы, казалось, были обрезаны слишком коротко. Шест убирается на нос, а спинакер — в один из двух рундуков в кокпите. Разумно, что фал держится над палубой, и с минимальным трением кайт достаточно легко поднимается к гончим. После включения ускорение становится устойчивым, а не электрическим, и скорость нарастает медленно.С длинным шестом и воздушным змеем, явно предназначенным для бега, легко работать глубоко. Подъем на рич увеличивает скорость, но не настолько, чтобы перевесить пройденное дополнительное расстояние. Это лодка классического килевого типа; ведите его прямо к знаку по ветру.

С длинной, глубокой кабиной, надежными комингсами, высокой стрелой и легкими манерами у Sonar есть больше возможностей для использования, чем просто гонки. Стреловидная распорка с верхним и нижним кожухами в комплекте с ахтерштагом представляет собой безопасную и надежную такелажную установку, способную выдержать практически любое небрежное обращение, в то время как закругленная форма корпуса делает ее превосходным носителем груза.Сонар должен хорошо справляться с полной загрузкой снаряжения для пикника, удочек и т.п. Хотя в небольшой каюте номинально две койки, палатка на лонжероне, вероятно, будет лучшим выбором для серьезного ночного использования.

На берегу, гидролокатор с фиксированной осадкой 3 фута 11 дюймов позволяет ему стоять довольно высоко на двухколесном прицепе. При общей массе 2100 фунтов (952 кг) (плюс вес прицепа) это как раз в пределах разрешенного законом предела буксировки для большинства автомобилей. Хотя запуск трейлера должен быть возможен, вероятно, более реалистично думать о кране, и при весе чуть менее тонны большинство клубных вышек должно быть в состоянии справиться.

Конструкция очень проста, используется только стекло и полиэфирная смола с ограниченным количеством бальзового сердечника в укладке настила. Фитинги на нашей тестовой лодке в основном были от Harken и работали хорошо, несмотря на довольно высокие нагрузки. Хотя, несомненно, это интересная лодка, трудно сказать, понравится ли ее необычный, слегка устаревший внешний вид британской публике. Несмотря на то, что это не древний «классический» дизайн и не настоящая современная спортивная лодка, Sonar предлагает нечто, немного отличающееся от множества лодок, доступных в настоящее время.Есть ли для него рынок в Великобритании, покажет только время… .

лодка Характеристики

	LOA 6.96m
	LWL 6.40m
	Beam 2.41m
	Проект 1.24m
	Объем 952 кг
Площадь парусности грот	14,1 м2
Площадь парусности Удлинитель	9.0 м2
Площадь парусности Спинакер	36,6 м2

Что такое сонар?

Трехминутный видеоролик о многолучевом гидролокаторе и гидролокаторе бокового обзора, включая визуализацию, показывающую, как данные гидролокатора используются для создания таких продуктов, как морские карты. | Скачать : Soundscapes (75 МБ)

Сонар

, сокращение от Sound Navigation and Ranging , полезен для исследования и картирования океана, поскольку звуковые волны распространяются в воде дальше, чем радиолокационные и световые волны.Ученые NOAA в основном используют гидролокатор для разработки морских карт, обнаружения подводных опасностей для навигации, поиска и картирования объектов на морском дне, таких как обломки кораблей, и картирования самого морского дна. Существует два типа сонара — активный и пассивный.

Активный сонар

Активный сонар преобразователи излучают акустический сигнал или звуковой импульс в воду. Если объект находится на пути звукового импульса, звук отражается от объекта и возвращает «эхо» на преобразователь сонара.Если преобразователь оснащен возможностью приема сигналов, он измеряет мощность сигнала. Определив время между испусканием звукового импульса и его приемом, преобразователь может определить дальность и ориентацию объекта.

Пассивный сонар

Пассивные сонарные системы используются в основном для обнаружения шума от морских объектов (таких как подводные лодки или корабли) и морских животных, таких как киты. В отличие от активного гидролокатора, пассивный гидролокатор не излучает собственный сигнал, что является преимуществом для военных кораблей, которые не хотят быть обнаруженными, или для научных миссий, которые сосредоточены на тихом «слушании» океана.Скорее, он только обнаруживает звуковые волны, приближающиеся к нему. Пассивный гидролокатор не может измерить расстояние до объекта, если он не используется вместе с другими пассивными подслушивающими устройствами. Несколько пассивных гидролокаторов могут обеспечить триангуляцию источника звука.

Как работают эхолоты и как их читать • Sonar Wars

Как партнер, я могу получать комиссию от покупок, сделанных по ссылкам на этой странице.

Современные эхолоты — это в основном небольшие компьютеры со специальным программным обеспечением, разработанным специально для того, чтобы показывать пользователю, что происходит под лодкой и вокруг нее.Не все рыбаки разбираются в технологиях, поэтому неудивительно, что многие люди не понимают основ эхолота.

Честно говоря, производители эхолотов должны лучше обучать своих клиентов, а интернет полон мифов и ложной информации. Если вы не знаете, как читать ваш новый эхолот, это руководство поможет вам понять, как работает эхолот, и как читать экран эхолота понятными для всех терминами.

Как работают эхолоты: основы

Большинство эхолотов продаются как GPS-комбо, то есть они поставляются с головным устройством эхолота, GPS-приемником (внешним или внутренним) и датчиком.Есть также много аксессуаров, которые можно подключить к эхолотам, например, сетевые устройства, Bluetooth и дополнительные аксессуары для сонара, такие как 360 Imaging и Panoptix. В этом руководстве будут рассмотрены только основные функции эхолота, которые будут у вас из коробки.

Как работает датчик эхолота?

Если головное устройство является мозгом системы эхолота, то преобразователь будет служить глазами и ушами. Преобразователь — это место, где реальная работа по обнаружению того, что находится под лодкой и вокруг нее, отправляет данные на головное устройство, а программное обеспечение волшебно рисует их на экране.

Датчики

бывают самых разных форм и размеров, но все они выполняют одну и ту же основную функцию. У них внутри есть пьезоэлектрические элементы (например, керамика), которые вибрируют на определенных частотах, излучая звуковые импульсы в толщу воды. На каждый «пинг» пьезодатчика идет обратный сигнал. Время и сила возврата преобразуются в электрический сигнал для обработки головным устройством. Это и есть сонар (звуковая навигация и ранжирование).

Элементы преобразователя

бывают разных размеров и форм в зависимости от желаемых частот. В традиционном сонаре 2D используются элементы круглой формы, в то время как элементы изображения обычно имеют прямоугольную форму для создания тонких высокочастотных сигналов, необходимых для формирования изображения. Элементы CHIRP могут работать в более широкой полосе частот, иногда называемой широкополосным гидролокатором.

GPS и картплоттеры

Если ваш эхолот поддерживает GPS, он может отображать ваше положение и отслеживать его поверх карты. В большинстве лучших эхолотов сегодня используется внутренний GPS-приемник, но внешний приемник можно использовать для отображения положения лодки и направления движения даже на очень малых скоростях.Хороший GPS и карта озера — очень полезный инструмент для рыбалки. Он отлично подходит для навигации, поиска мест для рыбалки и создания путевых точек, чтобы иметь возможность вернуться к этим точным местам позже.

Более новые эхолоты Humminbird и Garmin имеют специальное программное обеспечение, которое позволяет рыболову создавать собственные карты не нанесенных на карту вод с помощью любого преобразователя, подключенного к устройству. Все, что вам нужно сделать, это бездействовать над областью крест-накрест, и программа построит карту. Это похоже на волшебство, когда наблюдаешь, как контуры дна оживают, когда ты идешь.

Экраны

Эхолоты бывают размеров от 3,5 до 16 дюймов. В общем, лучше всего использовать самый большой экран, который вы можете себе позволить, если вы получаете нужные функции сонара. Чем больше экран, тем больше информации вы можете просмотреть за один раз. На 5-дюймовом экране трудно одновременно просматривать картплоттер и эхолот, но на 9-дюймовом экране или больше он выглядит идеально.

Другим моментом, который следует учитывать при рассмотрении размеров экрана, является плотность пикселей.Часто устройства размером 5, 7 и 9 будут иметь одинаковое разрешение. Ведущие производители в настоящее время используют дисплеи с разрешением 800×480 пикселей для размеров экрана 5, 7 и 9 дюймов. С каждым увеличением плотность пикселей уменьшается, а изображения становятся немного менее четкими. Большинство людей считают, что увеличение размера компенсирует уменьшение плотности пикселей. Именно здесь личное знакомство с устройствами может помочь в принятии решения о покупке.

Сеть

Серьезные рыбаки будут иметь на лодке несколько эхолотов, обычно один или два на консоли (рулевое колесо) и еще один на носу, где они делают заброс.Объединив эхолоты в сеть, они могут

В зависимости от марки эхолота устройства могут быть объединены в сеть непосредственно друг с другом или через концентратор. Humminbird использует систему на основе Ethernet, а Lowrance и Garmin используют систему на основе NMEA2000. Ethernet работает по принципу plug-and-play, в то время как NMEA 2000 немного более техничен и полезен для расширения сети на все части лодки, такие как двигатель и радар.

Как выглядит рыба на эхолоте?

Чтение экрана эхолота — одна из основ, которой должен научиться каждый, но почему-то теряется в технологии.Меня всегда удивляет встреча с кем-то, у кого есть эхолот за 1000 долларов, но он не знает, как им правильно пользоваться. Не будь таким парнем, используй эти короткие уроки, и ты быстро станешь лучше.

Интерпретация данных сонара 2D

Традиционный эхолот использует конусообразный луч для определения водяного столба. Угол конуса зависит от частоты. 200 кГц имеет более широкий конус, чем 83 кГц, и, следовательно, имеет большую площадь покрытия, а 83 кГц имеет лучшую детализацию.

Эхолот постоянно пингуется и слушает, а затем рисует результаты на экране.Самые новые возвращения находятся справа, а старые перемещаются влево. Теперь представьте, что вы сидите неподвижно, на экране будет отображаться та же глубина, а дно будет выглядеть плоским, потому что вы сидите над одним и тем же местом. Если бы более крупная рыба проплыла через конус, она выглядела бы на экране как арка. Арка образуется из-за того, что расстояние до рыбы снаружи конуса больше, чем непосредственно посередине.

Теперь представьте, что вы бездельничаете над рифом с кустами по бокам и скалой наверху.Когда вы поднимаетесь по склону, глубина на экране меняется вместе с ним. Кисть может выглядеть как рыбная каша или пятна на экране. Обычно вы сможете увидеть щетку, соединенную со дном, что говорит вам, что это не рыба.

Почему такие объекты, как группы рыб или кусты, на сонаре 2D выглядят как капли? Кусты, деревья и плотные группы рыб могут выглядеть как неразличимые капли. Причина этого в том, что преобразователь улавливает все, что находится внутри конуса. Сонар Down Imaging имеет гораздо более узкий луч, возвращая только то, что находится в узком срезе луча, что создает реалистичные изображения.

Как выглядит твердое дно на сонаре 2D? В зависимости от вашей цветовой палитры, твердое дно будет иметь ярко-желтый цвет с более толстой синей полосой под ним. По мере того, как вы будете двигаться от твердого дна к илистому дну, желто-голубые отражения станут оранжевыми.

Как выглядят рыбы на эхолоте? Рыба может выглядеть как круглые метки, арки или облака, если это наживка. Более крупная рыба будет иметь сплошной цвет в центре, потому что крупная рыба имеет солидную массу для отражения сильного сигнала.

Должен ли я использовать Fish ID? Идентификатор рыбы несколько противоречив, но на самом деле он может помочь вам определить, где находится рыба по отношению к конусу. См. эту статью для получения дополнительной информации. Тем не менее, многие рыболовы предпочитают не загромождать экран символами рыбы и предпочитают сами интерпретировать рыбу.

Интерпретация данных сонара Down Imaging

Как выглядит рыба на Down Scan/Down Imaging ? Это, пожалуй, самый часто задаваемый вопрос о съемке вниз, поскольку он отличается от традиционного сонара, к которому привыкло большинство людей.Рыба выглядит так же, как и на 2D-сонаре, только меньше, потому что нижний луч представляет собой узкий срез водной толщи. Краппи будет выглядеть как маленькие овалы или круги, обычно сложенные друг на друга в школах вокруг зарослей сорняков или древесины. Косяки окуня будут рассредоточены по дну и немного крупнее. Пятнистый окунь, как правило, накладывается друг на друга больше, чем большеротый.

Как выглядит твердое дно в режиме Down Scan/Down Imaging? Твердое дно очень хорошо видно на изображениях.В зависимости от вашей цветовой палитры, он будет выглядеть немного ярче, чем мягкий низ, и под ним будет более толстая полоса цвета. Если вы сможете проехать на холостом ходу несколько баров или горбов, вы ясно увидите изменение цвета там, где дно переходит от мягкого навоза к более твердому дну (песок, гравий или камень).

Интерпретация сонара бокового обзора

Как выглядит рыба при структурном сканировании/SideVu/Side Imaging? Рыбу может быть немного сложнее обнаружить, так как боковые лучи изображения смотрят в сторону, а не прямо над головой.Рыба будет иметь более яркий сигнал, и если она вообще не у дна, вы должны увидеть тень от ее сонара. Расстояние между рыбой и тенью может сказать вам, насколько рыба подвешена. Рыба, которая крепко прижимается к твердому дну, будет сливаться с ней, и ее будет трудно обнаружить, но рыба на мягком дне будет выделяться более яркой отдачей.

Как понимать изображения эхолота Lowrance?

Как правильно использовать эхолот – настройки, лучи, частоты – Eholot-Lowrance.ru

200 кГц

50 кГц

83 кГц

455 кГц

800 кГц

На практике все проще

Принцип работы эхолота – максимально коротко

Как пользоваться эхолотом?

Как его понимать?

Дно

Рыба

Коряги, водоросли

Настойки

Еще часто задаваемые вопросы:

Пугает ли эхолот рыбу?

Что будет если > датчиком в сторону от лодки. Можно ли > рыбу?

Что нам показывает эхолот

Эхолот Lowrance X-4 Pro успешно сканирует дно водоема и отмечает скопление рыбы

ремонт датчика эхолота практик 6

ремонт датчика эхолота практик 6

Что такое ремонт датчика эхолота практик 6?

Эффект от применения ремонт датчика эхолота практик 6

Мнение специалиста

Как заказать

Отзывы покупателей:

Гаджет для ловли рыбы из мест, где она реально есть / Хабр

Азбука эхолота | Справочник рыболова, энциклопедия рыболова от F Гид

Как читать эхолоты эхолота: глубина, дуги рыбы и кисть

Как работают гидролокаторы?

Как читать показания эхолота

Sonar (черные) очки для чтения – Tiger Specs

Сонар для скейтборда | Библиотека Capstone

Блог графического класса

Показания сонара – boats.com

Что такое сонар?

Активный сонар

Пассивный сонар

Как работают эхолоты и как их читать • Sonar Wars

Как работают эхолоты: основы

Как работает датчик эхолота?

GPS и картплоттеры

Экраны

Сеть

Как выглядит рыба на эхолоте?

Интерпретация данных сонара 2D

Интерпретация данных сонара Down Imaging

Интерпретация сонара бокового обзора

Published by alexxlab

Добавить комментарий Отменить ответ

Что будет если > датчиком в сторону от лодки. Можно ли
> рыбу?

Показания сонара
– boats.com
