Рыболовная катушка своими руками: Как сделать катушку для удочки своими руками — MOREREMONTA - akvaboat.ru

Ремонт рыболовных катушек своими руками

Век катушки весьма относителен, но в руках аккуратного рыболова, не часто пользующегося катушкой, он может быть очень и очень долог. В этой теме мы поговорим о ремонте рыболовных катушек своими руками

У тех же рыболовов, в чьих руках снасти работают «на износ», механизм в лучшем случае отработает установленный ресурс. Попавшая ко мне катушка на первый взгляд была уже на грани своего жизненного пути. Ее износ практически достиг предела: огромные люфты, громкое «рычание» при работе, проваливающийся стопор обратного хода, а в механизме вместо смазки была адская смесь из старой смазки, продуктов износа и грязи. Несмотря на эю, а также на солидный срок работы судя по дате производства, уже лет около десяти, предварительный осмотр состояния механизма внушал определенный оптимизм. Изделие как минимум оставалось работоспособным, а после чистки, смазки и обязательной регулировки появилась надежда, что катушка еще послужит. Основная проблема катушки — огромный люфт, образовавшийся, скорее всего, по двум причинам. Первая и основная — недостаточно качественная регулировка зацепления зубчатой передачи. Почему так произошло, остается только гадать, возможно, так «сошлись звезды» и допуски при изготовлении деталей, а ручной регулировки зацепления конвейер при сборке конечно же не предусматривает. Кстати, именно поэтому после обкатки катушки на нескольких рыбалках я рекомендую заменить смазку в главной передаче и отрегулировать зацепление, доводя осевой зазор до минимума.

Нарушение регулировки, скорее всего, на ресурс особо не повлияло бы, но в действие вступил второй фактор — явные следы перегрузки при ловле, на что указывали задиры на зубьях шестерен и их общий износ. В сумме это и дало столь сильный износ части зуба примерно на две трети по высоте, что катушка стала громко «рычать» при работе. Менять шестерни на новые не имело экономического смысла, да и сроки поджимали — на носу рыболовный сезон. Второй проблемой стало сильное загрязнение обгонной муфты. Фактически этот узел неважно защищен от загрязнения, поэтому пыль, песок и вода проникают к роликам почти беспрепятственно. Загрязнение привело к выработке смазки, износу роликов и к «провалам» при работе тормоза. Третья проблема — сильный шум шарикоподшипников. Смесь смазки с песком — неподходящая субстанция для их смазывания. После промывки все же оставалась надежда, что износ не достиг критической величины и шум уменьшится.

Приступаем к ремонту рыболовной катушки

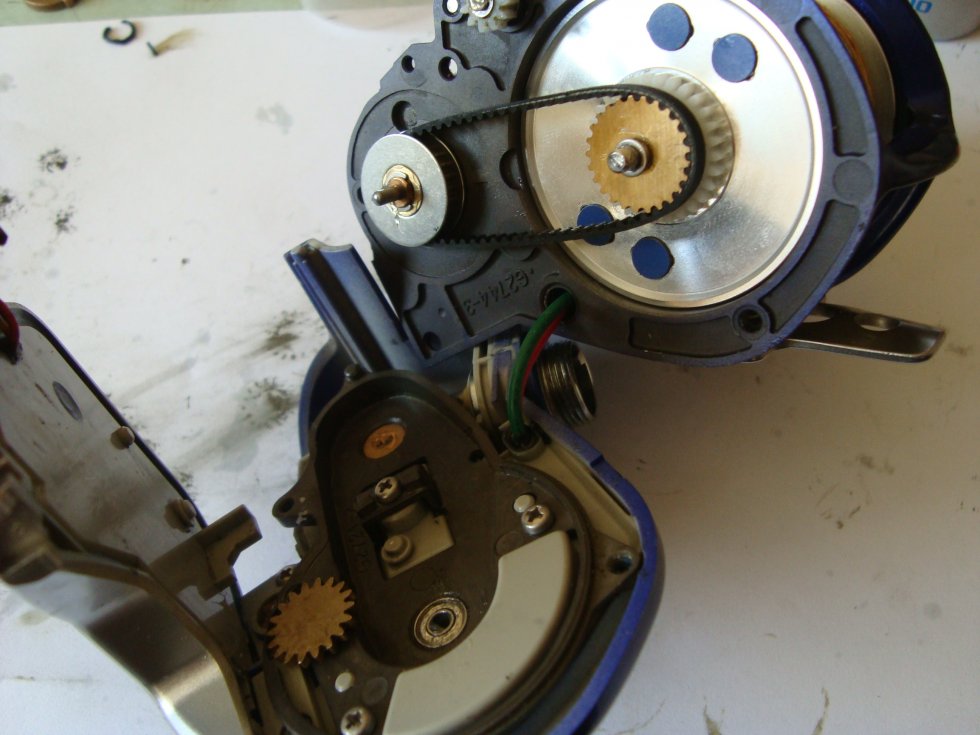

Диагноз катушке поставлен, пора приступать к лечению. Катушка буквально разобрана до последнего винтика, все металлические детали промыты по несколько раз в 646-м растворителе, особое внимание уделено шарикоподшипникам. Для них требуются только чистый растворитель и обязательная продувка воздухом после каждой мойки.

Качественные подшипники порадовали, после удаления грязи они заработали почти как новые: вращались легко и почти бесшумно. Если подшипники под ротором и основной шестерней одинаковые, то под ротор на ведомую шестерню необходимо ставить самый тихий из них, поскольку «роторный» подшипник дает основной шум при быстром вращении катушки. Все пластиковые детали отмыты уайт-спиритом, очищены и продуты сжатым воздухом, включая полости и отверстия. Сложнее всего с обгонной муфтой. Разобрать, а главное, правильно собрать ее — дело кропотливое и трудоемкое. Крайне важно поставить все детали правильно, иначе она не станет работать. К счастью, обгонные муфты этих катушек сконструированы таким образом, что собрать их неправильносложно, поскольку все детали собираются только в одном правильном положении. Трудно только установить ролики и пружинки к ним: если какой-то из роликов окажется неподжатым пружиной, то он, во-первых, выключится из работы, а во- вторых — станет характерно постукивать при работе катушки. Если нет уверенности в своих силах, можно обильно залить узел жидкой смазкой лучше фирменной — она морозостойкая и протереть ветошью, повторив это действие несколько раз. По крайней мере рабочие поверхности становятся чистыми, а муфта — работоспособной. При сборке надо обязательно каплей резьбового герметика зафиксировать винт, который крепит ось к ползуну, Если специального герметика нет, подойдет и жидкий проникающий цианакрилатный клей, но с ним приходится работать быстро и аккуратно.

Больше всего трудностей вызывает регулировка зацепления: уже изношенные зубья дают сильный шум при минимальном люфте. С этим ничего поделать нельзя, но, по опыту, после притирки шум заметно снижается. Самое главное — восстановлена нормальная работа зубчатой передачи, что гарантирует способность катушки выдерживать нагрузки при ловле. У обычного рыболова, впервые столкнувшегося с регулировкой зацепления в главной передаче катушки, всегда возникает вопрос где взять шайбы для регулировки? Шайбы приходится вытаскивать из катушек, которые уже не подлежат восстановлению. Можно поспрашивать у друзей и знакомых В худшем случае — попробовать вырубить с последующей шлифовкой из подходящего по толщине кусочка меди. Остальные узлы не вызывают каких-либо опасений. Владельцу катушки я посоветовал поменять по окончании сезона смазку в основной передаче и при необходимости уточнить регулировку, а судя по тому, что от него звонков не было, катушка до сих пор работает. Не забудьте подписаться на обновление блога с уважением автор блога

ящик для рыболовных катушек своими руками – Сумочка для катушек – Profile – Georgia Barbecue Association Forum

ящик для рыболовных катушек своими руками

Для просмотра нажмите на картинку

Читать далее

Смотреть видео

ящик для рыболовных катушек своими руками

Как сделать чехол для рыболовной катушки своими руками
Стеллаж для хранения удочек и катушек
Чехол (тубус) жесткий под катушку
Сумочка для катушек
Делаем шкатулку для хранения катушек и других швейных мелочей
Как сделать коробку для рыболовных снастей

Лодки пвх под мотор цены в томске

В данном видеоматериале идет речь о изготовлении бокса для хранения и защиты рыболовной катушки при транспортировке.
Но зачастую сделанное своими руками более удобно и зачастую надежнее и дешевле. Почему я задалась вопросом об очередной самоделке? после недавнего приобретения недорогой катушки посчитала нерациональным- чехал для нее за р. На мой взгляд, покупка чехла оправдана при катахе хотя бы раз в 5 более. притом в фирменный чехол страдики в собранном состоянии с задним фр. отец посоветовал склеить для катух треугольные коробочкино может есть еще какой -то выход? я уже года 2 мучаюсь с этим вопросом, ровно как и выбор ящика для снастей. Рыбацкие сумки не подходят – ну не удобно.
Всем привет, кому -то может будет интересно, сделал своими руками чехол жесткий (тубус) для катушки СТРАДИК и вообще для любой катушки до размера, так как все магазинские чехлы мне не подходили, а нужна была именно жесткость.
Как сделать рыбацкую коробку своими руками? Несмотря на то, что в продаже представлено большое количество самых разнообразных коробок для рыбацких снастей, опытные рыболовы предпочитают изготавливать их самостоятельно, с учетом всех необходимых требований и особенностей конкретного способа ловли и вида снасти. В зависимости от целей, преследуемых рыболовом, выделяют следующие виды рыбацких коробок и ящиков.
Думаю, многие рукодельницы, которые активно шьют, сталкивались с проблемой хранения катушек с ниточками, всем нам хочется компактного и удобного места для хранения, где все будет аккуратно раставлено, без путаницы.
В этом году начал ловить щуку на кружки. Изготовил для себя ящик для хранения кружков. Легким движении руки ящик превращается, превращается ящик в конюшню для насаженных живцов (если налить воды). Вещь, конечно, спецфическая, но как показала практика, оказалась очень полезной и удо.
Несмотря на заверения мастера, что “Мои навыки деревообработки не очень развиты”, по моему мнению, стеллаж получился отличный. Инструменты и материалы: -Доски; -Шканты; -Столярный клей; -Отделка по дереву; -Льняное масло; -Поролон; -Черная ткань; -Шаблон; -Крепеж; -Электролобзик; -Дисковая пила; -Дрель; -Шлифмашинка; -Гравер; -Линейка; -Карандаш; -Перчатки; -Кисть; -Копировальная бумага; -Клеевой пистолет; -Зажимы; Шаг первый: распиловка На фото ниже можно посмотреть размеры деталей.
Рыболовная база “Найт-Флайт Дельта”. Да не то слово, наши руки не для скуки. Погоди, он скоро перед рыбалкой каждого червяка в именное пальто одевать начнёт!
Daiwa уличная Рыболовная катушка, сумки для рыболовных снастей, многофункциональное оборудование для рыболовной приманки, сумка для хране.
Как сделать чехол для рыболовной катушки своими руками. Рыболовная катушка – важная часть любого удилища. Она требует к себе бережного отношения. Чаще всего рыболовная катушка выходит из строя из-за попадания в ее механизм частичек песка. Для защиты катушки при транспортировке, может понадобиться чехол. В первую очередь нужно узнать размер рыболовной катушки. Это проще всего сделать, используя обыкновенную линейку. К длине и ширине катушки нужно прибавить около двух – трех сантиметров, и уже по этим размерам вырезать ткань. В качестве материала можно брать любую более ли менее плотную ткань. Обычные ножницы не всегда справляются с разрезанием ткани.

Чехол для катушки своими руками

Рыболовная катушка – важная часть любого удилища. Она требует к себе бережного отношения. Чаще всего рыболовная катушка выходит из строя из-за попадания в ее механизм частичек песка.

Для защиты катушки при транспортировке, может понадобиться чехол. Некоторые безинерционные катушки продаются вместе с ним, но не все. Можно изготовить чехол самому, своими руками. Для этого потребуются ткань и нитки. Из инструментов понадобятся иголки, ножницы по ткани и еще некоторые мелочи.

В первую очередь нужно узнать размер рыболовной катушки. Это проще всего сделать, используя обыкновенную линейку. К длине и ширине катушки нужно прибавить около двух – трех сантиметров, и уже по этим размерам вырезать ткань. В качестве материала можно брать любую более ли менее плотную ткань.

Обычные ножницы не всегда справляются с разрезанием ткани. В этом деле лучше использовать специальные ножницы или лезвие для бритвы. Для сокращения количества швов, из ткани вырезают прямоугольник и складывают его пополам.

После этого приступают к шитью. Шить можно любым удобным способом. Если есть швейная машина, целесообразнее использовать ее. В конце концов, должен получиться квадратный мешочек из ткани. Не стоит дошивать до конца. Края должны свободно отгибаться. Это нужно для следующего шага.

Чехол должен, каким то образом закрываться. Для этого, на еще не вывернутом мешочке, края сшивают, как показано на рисунке 4. Стержень нужен для создания ровного канала, в который после будет продеваться шнурок.

После завершения шитья, чехол выворачивают и продевают в него шнурок или толстую веревку. Это можно сделать с помощью булавки или скрепки.

Чехол для рыболовной катушки почти готов.

Осталось только обрезать лишние нитки и завязать на их концах своими руками узелки. Такой чехол надежно оберегает катушку от песка, а так же от царапин и потертостей.

Мельников Александр Викторович – Специально для Самоделки FISH, Россия, Белгород

Подбираем катушки для зимней удочки

У начинающих рыболовов-зимников вопросов о подготовке соответствующих снастей и о самом процессе ловли гораздо больше, чем ответов. Так, после выбора зимней удочки возникает вопрос о ее оснащении, в частности какому виду катушек отдать свое предпочтение.

Учитывая целый ряд возможностей, которыми должна обладать правильная катушка для зимней ловли (защищенность от воздействия погодных условий, прочность и надежность элементов конструкции и др.), останавливаться на первом попавшемся варианте не стоит.

Критерии выбора

При выборе зимней катушки прежде всего следует обратить внимание на такие обязательные показатели:

прочность и надежность самой конструкции, а также всех ее элементов;
минимальный вес изделия;
качество торможения;
способность к плавному вращению;
достаточная вместимость запаса лески.

Катушка от отечественного производителя мало чем отличается от импортных аналогов. Как правило, они имеют те же рабочие характеристики и соответствуют всем требованиям современной зимней рыбной ловли.

Виды зимних катушек

Спиннинговые катушки небольших размеров, оснащенные тормозом-трещоткой, завоевали хорошую репутацию и при ужении с берега, и при ловле на средних и больших глубинах водоема.
Зимние удочки с портативными катушками имеют большую популярность среди рыболовов-подледников, где сама катушка помещена уже непосредственно в полость пробковой ручки.
Специальные зимние катушки, монтирующиеся на удочку вместо обычного мотивильца, получили название «бегущая снасть». Такая снасть по праву считается совершенной для данного вида лова. Удилище оснащается пропускными кольцами, что положительно влияет на ход лески.
К преимуществам бегущих снастей относятся:

возможность рыбачить независимо от дальности расстояния;
увеличивается скорость маневрирования леской, что позволяет охотиться на крупную рыбу даже с использованием тонкого поводка.

На качество бегущей снасти влияет установленная катушка, с помощью которой можно регулировать размер рабочей части лески.

Катушки для ловли на донную блесну особенно пользуются спросом среди наших рыболовов. Исходя из практики, рекомендуется выбирать катушки из такого надежного и практичного материала, как полиэтилен. Их стоимость варьируется в пределах доступного, что также во многом определяет выбор рыболова. Хотя здесь имеется и небольшой недостаток – отсутствие фрикционного тормоза. Однако этот недочет опытный рыболов легко может поправить: достаточно применить длинный мягкий хлыстик, который способен значительно смягчить рывки добычи.

Безынерционная катушка для зимней удочки также будет вполне возможным вариантом, хотя и немного непривычным. Здесь имеются свои преимущества:

простота в применении, оперативность в процессе облова глубоких мест;
нет сложностей с запутыванием лески об снег и лед;
есть вариант использования лески с меньшим диаметром без риска схода добычи;
снижается вероятность обрыва лески;
увеличивается скорость ловли.

Следовательно, применение безынерционных катушек на зимних удочках вполне оправдано.

Катушка для зимней удочки своими руками

Самодельные катушки по своим техническим качествам зачастую ничуть не хуже, чем покупные изделия. Времени на изготовление самодельной зимней катушки уходит не так уж и много, зато эффект и удовольствие от процесса просто на высоте.
Для самодельной катушки в простом варианте понадобятся:

Катушка из твердого пенопласта, поскольку он обладает прочностью, водонепроницаемостью, легкостью и хорошо режется. Идеально для данного изделия подойдет диаметр 80-85 мм и толщина – 20 мм.
Резец – обычный гвоздь без шляпки с остро заточенными краями, согнутый в двух местах под прямым углом. В зависимости от нужного диаметра выбирается и место изгиба гвоздя.
Шило.
Напильник или наждачная бумага.

Подготовленный пенопласт необходимо проткнуть шилом в месте, где будет входить резец, и уже приложив определенные усилия, вставить гвоздь. Затем вращательными движениями следует крутить гвоздь до отделения кружка из пенопласта. Таким образом, получилась заготовка, которую необходимо надеть на резец и вырезать на ней желобок (с помощью острого ножа).
По завершении катушку из пенопласта можно зачистить напильником. Затем на нее наматывается леска. Все, готовое изделие при помощи кронштейна крепится на удочку.

Лучшие модели

Катушка Arctic Chair была изготовлена в соответствии со всеми требованиями и условиями зимней рыбной ловли. Отличается качественным дисковым фрикционом, составные элементы — корпус и шпуля — изготовлены из поликарбоната немецкого качества Bayer Makrolon. Учитывая технические температурные параметры данного материала (от -60 до +125 градусов), конструкция катушки достаточно прочная и морозоустойчивая. Пользуется большим спросом среди рыболовов-зимников во всем мире.
Зимняя катушка Mikado Glacial FD, оснащенная передним фрикционом и выполненная из высококачественного материала. Не боится сильных морозов, легко адаптируется к перепадам температуры. Благодаря переднему фрикциону можно ловить на лески с минимальным диаметром. Алюминиевая шпуля вмещает в себя достаточно большой запас лесы, а мягко работающий ролик лесоукладывателя защищает рыболовную нить от истирания, продлевая ее эксплуатационный срок службы. Наличие нержавеющих подшипников, моментального стопора и прочных шестерен, смазанных специальной смазкой, дают все основания считать катушку Mikado Glacial FD идеальной для подледного лова.
Зимняя катушка Нельма-Z является зимним вариантом знаменитой Нельмы. Эта модификация отличается высоким качеством сборки. В ее конструкции практически нет пластмассовых деталей, кроме ручки. Все элементы изготовлены из прочного металла и покрыты матовой черной краской, что придает изделию совершенный оригинальный внешний вид. Есть и люксовая модель Нельмы-Z, где конструкция содержит золотистые элементы.
Размеры катушки: внешний диаметр составляет 79 мм, диаметр барабана – 53 мм, а ее вес – 137 гр. Такие параметры считаются наиболее удачными для подледной ловли.

Итак, зимняя катушка должна быть качественной и надежной, легко переносить погодные изменения, поэтому не стоит экономить при покупке данного изделия.

Видео о том, как оснастить зимнюю удочку:

Самодельная пенопластовая удочка с катушкой

Описание самодельной пенопластовой удочки для зимней рыбалки, автором которой является рыбак О. Бойцов, увидел очень давно в старом журнале рыболовной тематики. Ради спортивного интереса сделал ее своими руками и проверил в условиях зимней рыбалки. Делюсь ощущениями.

Самодельной пенопластовой удочкой одинаково удобно ловить рыбу на мормышку, блесну и особенно – поплавочной оснасткой на зимней рыбалке.

Конструкция зимней удочки позволяет сравнить перепад глубин при смене лунок. Для этого поднятую из лунки леску следует смотать не на катушку, а на мотовильце, вырезанное выше подставки.

Также в массиве пенопластовой ручки предусмотрен самодельный контейнер для переноса и хранения на зимней рыбалке приманок, крючков.

В общем: во всех отношениях удобная самодельная зимняя снасть. Жаль, что для показа на сайте у меня она не сохранилась. Зато в архиве остались на бумаге свои доработанные чертежи с последовательностью этапов изготовления зимней пенопластовой удочки. Эти рисунки при оформлении текста были перенесены на страницу сайта.

Только прежде, чем начать самостоятельно делать удочку по предложенной здесь авторской методике, пожалуйста, дочитайте до конца эту страницу. Возможно, вам пригодятся некоторые мои рекомендации и добавления.

Сначала читаем авторский текст статьи.

Самодельная удочка для зимней рыбалки

В одном из журналов «Рыболов» была предложена к изготовлению своими руками конструкция самодельной пенопластовой удочки для зимней рыбалки. Она хороша, но имеет некоторые недостатки:

В транспортном положении в корпусе самодельной удочки некуда спрятать мормышку или небольшую блесну.

Кроме того, там на самодельной удочке используется катушка промышленного изготовления с винтами малого размера, которые в суровых условиях зимней рыбалки приходится откручивать и закручивать озябшими на морозе пальцами.

Из приложенного чертежа видно, что моя самодельная пенопластовая удочка универсальна и более приспособлена к условиям зимней рыбалки.

Для транспортировки мормышки или небольшой блесны в пенопластовую ручку удочки врезан закрывающийся пробкой самодельный контейнер (на чертежах – позиция «б»), например, флакон от лекарства «Но-шпа».

(Здесь имеется в виду пластмассовый пузырек, который следует отрезать на длину порядка 20мм)

При сматывании снасти после рыбалки в самодельный контейнер зимней удочки поместится даже такая массивная безмотыльная приманка, как чертик или балда.

Слева внизу показан в разрезе вид сверху самодельной пенопластовой удочки для зимней рыбалки, а также каналы, сформированные в ручке для крепления хлыстика и прохождения лески.

Размеры самодельной зимней удочки

По своим малым размерам, конфигурации сторон и конструктивным особенностям самодельную зимнюю пенопластовую удочку можно отнести, как к классу так называемых балалаек, так и удочек кобылок.

Рыболовная снасть склеивается из двух половинок плотного пенопласта. Размеры сторон квадратных заготовок равны 110х60х10мм. На широкие стороны наносится боковой контур будущей зимней удочки.

В скобках читайте мои комментарии:

(Здесь мне придется несколько подкорректировать размеры одной из заготовок самодельной зимней удочки. Судя по данным, указанным на авторском чертеже “2”, размеры сторон двух отпиленных пенопластовых брусков должны быть равны: 110х60х15мм и 110х60х10мм.

И, как вы уже поняли, что такие размеры должны быть у заготовок зимней самодельной удочки уже после подгонки внутренних плоскостей двух половинок. Эта плоскость на чертеже “2” находится между указанными там двумя размерами 15 и 10мм.

И я бы с других сторон обеих заготовок зимней самодельной удочки тоже добавил к указанным на чертеже размерам по 2-3мм, которые можно снять при чистовой обработке поверхности готовой снасти.

Хотя, ничего страшного не случится, если заготовки вашей пенопластовой зимней самодельной удочки будут привязаны к другим, более удобным для ваших зимних рыбалок размерам.

По линии А-А показан с торца разрез самодельной зимней удочки по вертикальной осевой линии катушки. По линии Б-Б вы видите вертикальный разрез по осевой линии контейнера. Поэтому их размеры по высоте отличаются между собой. Смотрите чертеж “1”)

Толщину толстого пенопластового листа можно уменьшить на станке для резки пенопласта.

Изготовление пенопластовой зимней удочки по шаблону

Предлагаю свое решение изготовления корпуса зимней пенопластовой удочки по самодельному шаблону. Для этого выкладываю два чертежа контура ручки будущей зимней снасти, которые нужно увеличить или уменьшить до нужных вам, но одинаковых размеров на компьютере в любом подходящем для этого графическом редакторе.

Шаблоны для изготовления двух продольных половинок пенопластовой зимней удочки следует распечатать на принтере, наклеить на плотный картон и вырезать по контуру.

Затем в шаблоне “А” скальпелем (острым лезвием ножа) вырезаем две сквозные круглые полости для размещения корпуса изготовленной своими руками или покупной катушки и контейнера для хранения мормышек.

В шаблоне “Б” должна быть вырезана окружность малого диаметра для прохода втулки вращения катушки. Этот размер перед сборкой пенопластовой зимней удочки увеличьте сами до величины диаметра вашей изготовленной на заводе или самостоятельно навитой пружины.

Область контейнера на втором шаблоне на моем чертеже заштрихована. Это значить, что выборка пенопласта на заготовке ручки полностью изготовленной самодельной зимней удочки должна быть неполной. Иначе контейнер с запасными мормышками вывалиться наружу

Но прежде, чем определяться с размерами шаблона, подумайте над таким вопросом. Может быть вы подберете для изготовления своей зимней пенопластовой удочки уже готовую покупную катушку вместе с ее корпусом-контейнером или отпилите ее от старой катушечной зимней удочки. Тогда размеры шаблона, возможно придется изменить.

Самодельная катушка зимней удочки

Две проекции катушка самодельной зимней удочки показаны в средней и правой позиции на чертеже.

Здесь автором самоделки найдено оригинальное решение. Для сброса или подмотки лески снасти достаточно легко надавить ладонью на подпружиненный винт «в» и самодельная шпуля катушки зимней удочки «а» освободиться от воздействия тормозной гайки “г”.

Пружину тормоза с помощью резьбового соединения нужно отрегулировать так, чтобы при сильной потяжке леска не рвалась, а катушка самодельной зимней удочки, притормаживая, жилку сдавала.

(Разумное решение, препятствующее к тому же обрыву лески при рывках рыбы. Кроме того, тормоз катушки при сбросе (удлинении) лески не позволит ей провалиться между шпулей и корпусом катушки. Это обстоятельство является бичом многих конструкций зимних покупных и самодельных удочек)

Силу сжатия пружины, то есть положение крепежной гайки на винте самодельной катушки зимней удочки лучше отрегулировать до рыбалки дома.

А чтобы гайка не раскручивалась при подмотке или сбросе с катушки лески, ее на винте следует законтрить с помощью лака для ногтей или краски.

Изготовление катушки пенопластовой удочки

Для изготовления катушки зимней пенопластовой удочки нам понадобится чертеж 4, где в двух проекциях указаны размеры самой катушки.

На чертеже 5 ниже по тексту даны размеры ее корпуса-контейнера.

У автора разработки катушка для пенопластовой зимней удочки и контейнер катушки изготовлены на токарном станке из капролактама. Подойдет любой другой пластик, устойчивый к трению поверхности.

Но повторюсь еще раз.

Вы можете вместо изготовления своими руками отпилить контейнер вместе с катушкой от покупной удочки и вывести снизу контейнера ровную плоскость.

Затем в центральной втулке контейнера для корпуса катушки следует просверлить сквозное отверстие, через которое на полностью изготовленной пенопластовой удочке пропускается подпружиненный винт с помощью которого катушка прижимается к внутренней полости контейнера.

Поэтому внутренняя резьба в центральной втулке катушкодержателя становится не нужна. Ее можно сточить круглым напильником.

Самодельный контейнер катушки зимней удочки

Размеры деталей контейнера катушки самодельной зимней пенопластовой удочки указаны на чертеже “5”.

У автора разработки контейнер катушки состоит из двух деталей: кольца “к” и шайбы “ш”, которые при сборке пенопластовой удочки приклеиваются друг к другу.

(Не обойдусь без критики. Спрашивается, для чего нужно делать контейнер катушки сборным, если есть возможность выточить его на токарном станке в целом виде “д” с выборкой пластмассы, соответствующей размерам самодельной катушки.)

Катушка самодельной зимней удочки должна входить в полость контейнера без заметных зазоров между внешним кольцом и внутренней втулкой.

Высота центральной втулки контейнера должна быть немного меньше, чем высота катушки (на 0,5мм), иначе гайка не прижмет катушку.

Под гайку на втулку не мешает подложить широкую шайбу. Самодельный контейнер катушки можно выточить из любого прочного пластика или из дюраля.

Далее читаем авторский текст.

Сборка самодельной пенопластовой удочки

Для сборки зимней снасти в пенопластовой заготовке толщиной 15мм следует вырезать отверстия под катушку самодельной удочки “а” и контейнер для мормышек “б” (чертеж «1»), если эти полости у вас уже не вырезаны по шаблону.

В этой же половинке сборки формируется посадочное место для самодельного хлыстика зимней удочки нужных вам размеров. Привяжите диаметр конца подсечки к отверстию в держателе самодельного кивка рессорного строя. В походном положении кивок переворачивается пружиной к носовому окончанию пенопластовой удочки.

Далее клеем «Момент-1» или эпоксидной смолой вклеиваем катушкодержатель, и отрезок пузырька с пробкой для мормышек. Пока клей не схватился полости между элементами сборки самодельной удочки можно забить пенопластовыми опилками.

После высыхания клея тонким сверлом формируем канал ствола для прохода лески, который должен начинаться под хлыстиком удочки и заканчиваться в полости контейнера катушки. Постарайтесь его вывести под втулку катушки.

На этом сборку одной продольной половины самодельной пенопластовой удочки можно считать законченной. Далее займемся сборкой другой половины зимней снасти.

Пружинное соединение катушки зимней удочки

Размеры комплектующих пружинного соединения катушки зимней удочки с собственным контейнером указаны на чертеже.

Для изготовления подобного соединения в пенопластовой заготовке толщиной 10мм вырезаем отверстие для пружины тормоза, которая должна располагаться строго под центром контейнера катушки. Это значит, что осевая линия пружины и ось вращения катушки должны совпадать.

Резьбовое соединение гайки и винта на катушке зимней удочки, для того чтобы избежать самопроизвольного откручивания, должно быть достаточно тугим.

После изготовления и подгонки по размерам пружинного соединения катушки обе половинки зимней удочки склеиваем и производим механическую чистовую обработку поверхности самодельной снасти.

Ремонт безынерционных катушек и их смазка

Ремонт безынерционных катушек своими руками вполне возможен, и большинство рыболовов делают его, не задумываясь. Причин возникающих дефектов множество, основные из которых – пыль, грязь, вода. Однако нередко виной может быть и человеческий фактор, когда новичок тянет рыбу не удилищем, а катушкой.

Безынерционка – очень сложное устройство, от качества элементов и точной подгонки которых сильно зависит ее эффективная работа. Хорошая катушка имеет мягкий ход, равномерную намотку лесы, при работе отсутствуют люфты. Чтобы надолго сохранить ее в хорошем состоянии, требуется техническое обслуживание.

Из каких комплектующих состоит безынерционка

Прежде чем приступить к разборке катушки, необходимо рассмотреть из чего она состоит. Во время закидывания снасти леса сходит со статичной шпули, которая ограничена во вращении во время проводки и выемке рыбы. Подмотка ведется за счет лесоукладывателя, совершающего обороты вокруг шпули, которая за счет возвратно-поступательных движений равномерно укладывает нить.

Более подробно о работе БК мы писали в статье «Памятка рыболову, как пользоваться безынерционной катушкой». Основные узлы катушки:

корпус;

лапка-катушкодержатель;

механизм привода;

ротор;

фрикцион;

тумблер обратного хода;

шток крепления шпули;

укладыватель лесы;

скоба;

ролик;

зубчатая шестерня;

крышка корпуса.

Корпус и ножка крепления выполнены как единое целое. Изготавливают его из полимеров, например, пластмассы, металла – алюминиевые либо титановые сплавы, углепластика. Критерий, к которому стремятся все производители – добиться при небольшой массе высоких прочностных характеристик.

Роторная конструкция состоит из главной пары и подающего шпулю устройства. В роторе имеется колесико, ведущее шестерню на главном вале. Вал приходит в движение при оборотах рукояти, монтаж которой осуществляется в четырехгранное отверстие. Скорость вращения ротора зависит от передаточного соотношения привода и скорости вращения рукояти.

Механизм подачи шпули может быть выполнен в двух вариантах: винтовая передача или шестереночно-кулисная, которые придают ей возвратно-поступательные движения. В состав кулисной конструкции входят:

малая шестерня;

шестерня-паразитка;

каретка с направляющими;

шток, предназначенный для подачи шпули и ее закрепления.

Вращающая рукоять катушки приводит в движение малую шестерню, которая передает усилие на паразитку. Последняя заставляет работать каретку. Вращение от пары шестерен на каретку передается с помощью кулачкового вала шестерни привода. Большое количество моделей имеют бесконечный винт.

Антиреверс, он же стопор обратного хода безынерционной катушки, впервые был выполнен по ступенчатому принципу, на основе упора рычага в зубцы храповика, двигающегося в полярном направлении. Однако он не отрабатывал моментально, да и храповик в конечном итоге получал приличный удар.

В настоящее время стопор обратного хода безынерционной катушки срабатывает за счет игольчатого подшипника, при этом производители не отказались от первого варианта, и он до сей поры с успехом применяется на практике.

Ремонт безынерционных рыболовных катушек начинается с разборки

Чтобы вновь вернуть мясорубку к жизни, необходимо иметь базовые сведения по ее устройству, принципам работы, а также знать, как правильно смазывать безынерционные катушки. Важно не только разобрать ее, что, в принципе, не так уж и сложно, но и произвести сборку в той же последовательности, да еще чтобы не остались лишние детали. Фиксируйте порядок разборки фотоаппаратом – собрать безынерционку будет значительно легче.

Перед тем как отремонтировать безынерционную катушку, необходимо тщательно ее протереть кусочком ткани, смоченном в мыльном растворе. Грязь, рыбья слизь и другие загрязнения должны быть удалены во избежание проникновения их внутрь корпуса. Труднодоступные места очищаются ватной палочкой. Как это сделать, мы писали в статье «Как разобрать безынерционную катушку и устранить проблемы».

Далее демонтируются все внешние элементы. Сначала отвинчивается фрикционная гайка, затем снимается шпуля. С освободившейся оси последовательно снимаются различные шайбочки и шестерни, которые служат для корректной работы фрикциона. Все эти элементы раскладываются на столе в порядке демонтажа.

Следующий этап – снятие ручки фрикционного тормоза. После приступают к демонтажу устройства катушки. Выворачивается зажимная гайка, извлекается прокладка. Далее снимается ротор. Наступает черед укладывателя лесы. После отвинчивания крепящих винтиков снимается скоба и извлекается вся конструкция.

Теперь необходимо демонтировать сам корпус. Отворачивается болт, с помощью которого закреплен рычаг, переключающий мясорубку на реверс, извлекается непосредственно рычаг. Вывернув второй болтик, демонтируем заглушку. Пришел черед стенки корпуса, к которому необходимо приложить усилие.

В результате правильного исполнения всех вышеперечисленных действий перед глазами предстает центральный узел, состоящий из бегунка и пары шестерен. Дальнейшую разборку производить не рекомендуется, достаточно удалить застарелую смазку, вычистив ее ватными палочками, и набить новой.

Выполняя обслуживание безынерционных катушек, важно помнить следующие рекомендации, чтобы избежать негативных последствий в будущем:

Необходимо провести ТО безынерционных катушек своими руками после окончания сезона ловли, а также в том случае, если катушка упала в водоем или оказалась под дождем.

Приобретая БК, убедитесь, что в комплекте прилагается кинематическая схема, которая облегчит сборку-разборку.

В большинстве случаев подшипники выходят из строя при недостаточном количестве смазки.

Стоит уделить особое внимание, какой смазкой смазывать безынерционные катушки. Если для смазывания используется не специализированное масло, это приведет к быстрому износу элементов.

Если профилактика безынерционных катушек не делается, то последствия могут быть самыми непредсказуемыми: от замены отдельных деталей до покупки новой мясорубки.

Нельзя не озвучить и диаметрально противоположное мнение: если с механизмом все в полном порядке, некоторые рыболовы не советуют лишний раз совать свой нос внутрь корпуса. Отсутствуют шумы, ход мягкий – значит, все в порядке и повода для вскрытия пациента нет.

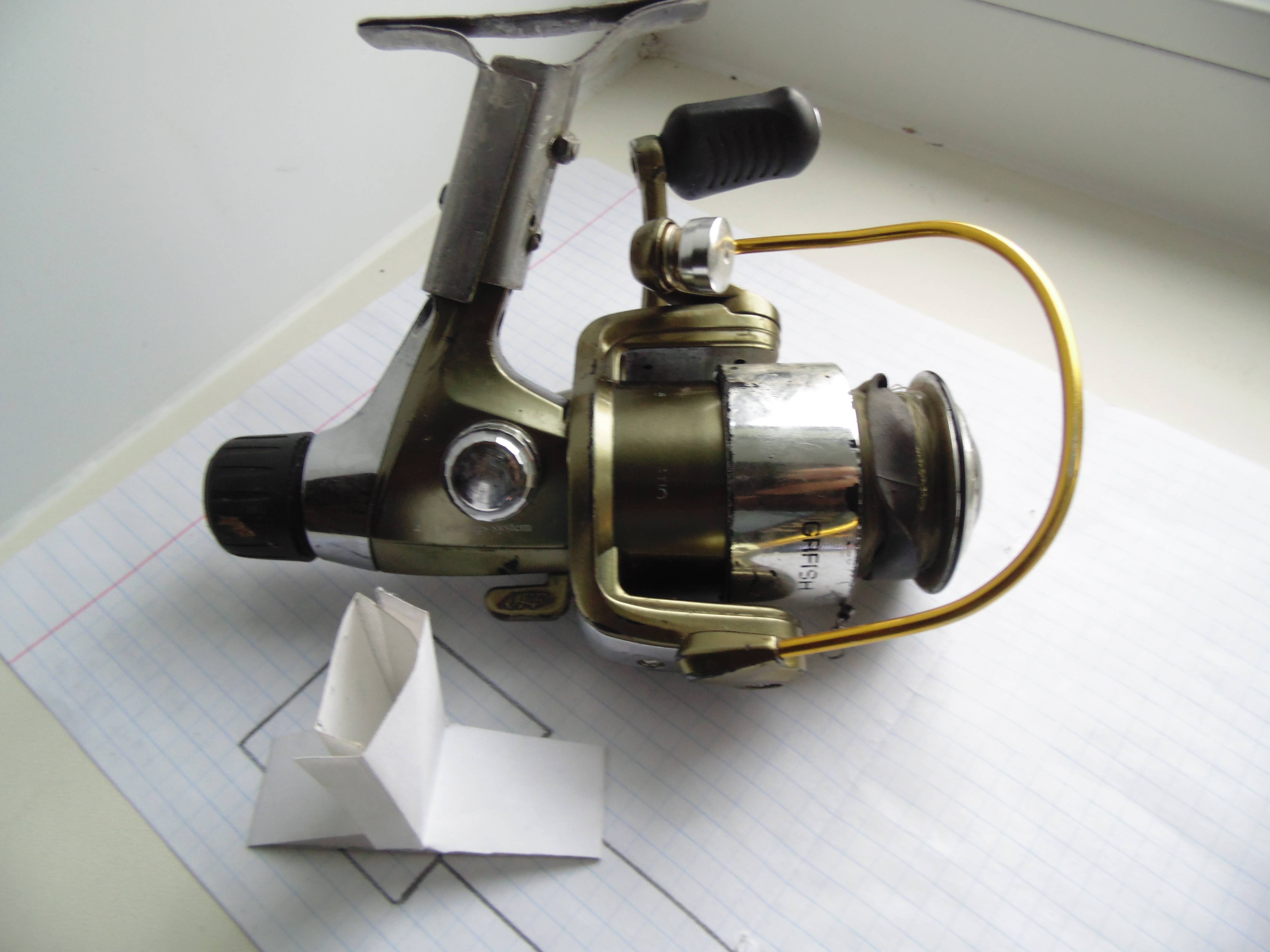

Как правильно обслужить безынерционную катушку

Большинство рыболовов – люди рукастые, поэтому разобрать, починить, смазать и собрать – для них не проблема. Мясорубки после технического обслуживания становятся как новенькие, готовые верой и правдой служить своему хозяину. В принципе, рекомендуется проводить уход за безынерционной катушкой после окончания рыболовного сезона.

С другой стороны, даже брендовые модели совершенно неожиданно могут выйти из строя. К сожалению, иногда не получается соблюдать правила хранения и транспортировки, эксплуатация может проходить в сложных условиях. Важно помнить, что после обнаружения любых отклонений от нормы необходимо сразу прекратить пользоваться катушкой. Выделим основные.

Ремонт лесоукладывателя безынерционной катушки требуется тогда, если он защелкивается во время забрасывания снасти. Для этого снимается крышка, под которой расположена пружинка, держащая скобу. В зависимости от механизма пружину можно либо подтянуть, либо поменять, если она не регулируется.

Леса цепляется за фрикционный выступ. Такое иногда случается у катушек некоторых производителей, даже широко известных. Чтобы избавиться от этой беды, придется демонтировать фрикционное устройство, и шайбочку, выполненную из фетра, заменить на пластиковую меньшей высоты. В итоге выступающая ранее гайка станет заподлицо со шпулей.

Хотя многие ролики располагают противозакручивателем, его порой переклинивает. Если вовремя не обратить на это внимание, леса будет перекручиваться, что в короткие сроки ведет к дефектам до полного ее выхода из строя. Не всегда требуется ремонт ролика лесоукладывателя безынерционной катушки, довольно часто он забивается грязью и достаточно его просто почистить.

Посторонний шум внутри мясорубки свидетельствует о проникновении пыли на шестеренки передаточной конструкции либо под юбку шпули. В первом случае придется разбирать катушку для чистки, во втором достаточно отделить шпулю и протереть все элементы.

Гораздо хуже, когда постоянно идет сброс лесы и образование бород. Здесь уже не поможет ремонт и смазка безынерционные катушки. Вполне вероятно, что проблема может быть как в разбалансировке ротора, смещении ролика укладывателя лесы, так и в выходе из строя передаточного механизма.

Когда не работает стопор обратного хода безынерционной катушки, рукоять начинает делать обороты вперед-назад, несмотря на блокировку. Этот механизм функционирует под воздействием обгонной муфты, и при сильном загрязнении или накапливании загустевшей смазки прекращается корректная работа. В данном случае спасет лишь чистка.

Задумываясь, как убрать люфты с безынерционной катушки, не стоит сильно увлекаться, ведь они бывают не только паразитными, но и рабочими, за счет которых идет корректная работа механизмов. Избавление от всех люфтов способно привести к увеличению трения между деталями и их скорейшему износу.

Эффективная смазка безынерционной катушки своими руками

Долговечность и срок эксплуатации мясорубок, как и любых других механизмов, зависит не только от частоты их использования, но и своевременности проведения техобслуживания. Поэтому возникает следующий вопрос: чем смазать безынерционную катушку?

Наиболее варварский метод – воспользоваться машинным маслом либо солидолом. Но это действительно слишком грубо, да и быстро выведет из строя катушку. Поэтому правильнее воспользоваться специальными смазочными материалами. Важно знать, что многие производители выпускают не только саму катушку, но и то, чем можно смазать безынерционную катушку.

То есть, выбирая в магазине мясорубку, желательно на месте подбирать смазочные материалы того же изготовители. Они прекрасно подойдут ко всем элементам независимо от материала – пластик это или металл. Однако если нет возможности это сделать, подойдут универсальные смазки, которые бывают двух видов:

густая, ее наносят на шестеренки и подшипники;

жидкая, для ухода за валом с ротором.

Чтобы не возникало вопросов, чем лучше смазывать безынерционную катушку, то есть ее отдельные элементы, можно приготовить универсальную смазку путем смешивания двух вышеописанных. Дело в том, что слишком густая консистенция может повредить некоторым деталям, сделав ход вместо плавного натужным.

Итак, рассмотрим процесс смазки после того, как безынерционка разобрана.

Смазывается основная пара шестерен, которые проворачиваются рукой, поэтому нанесение станет равномерным.

Центральная шестеренка обрабатывается до установки на место, после чего крышка корпуса ставится на место.

Важно понять, как смазать подшипники безынерционной катушки спиннинга. Например, подшипник ролика укладывателя лесы нередко забивается грязью. Смазать его можно лишь в том случае, если к нему есть доступ с одной стороны. Если его нет, не стоит напрягаться, смазка уже забита изготовителем.

В конце необходимо изучить конструкцию принудительного закрытия скобы. Даже если нет проблем с его работой, шарниры обрабатываются в целях профилактики.

После всех манипуляций необходимо проверить работу катушки, чтобы понять, насколько соблюдены были все правила. В первую очередь обращают внимание на равномерность оборотов рукояти и отсутствие различных шумов. Сначала будет ощущаться некая натужность в движениях, но со временем, когда смазка распределится, все нормализуется. Так что если хотите правильно реанимировать катушку, не задавайтесь вопросом: смазка для катушек безынерционных чем заменить.

Рыболовные самоделки своими руками, снасти, приманки, полезные приспособления

СодержаниеИзготовление блесны “Чертик” своими рукамиПроцесс изготовления мормышкиСамодельная подвеска для балансираГалерея рыболовных самоделокОсновные критерииУстройство и механизм действия подсекателяИзготовление самодельной катушкиНужна ли катушка для маховых и штекерных удилищ?Катушка для болонской ловлиМатчевая ловля и выбор катушкиВиды удочекТипы удилищПредназначение различных удилищДонная удочка своими рукамиМонтаж донной снастиБортовая удочкаМонтаж бортовой удочкиЗимняя удочка своими рукамиКритерии выбораВиды зимних катушекЛучшие моделиКатушки отечественного производстваСамодельная катушка […]

Галерея рыболовных самоделок

Статьи по теме:


Оснастки для спиннинга (Техас, Каролина, дропшот)	Рыболовные узлы и поводки, прочность узлов	Как разбирать и смазывать катушку
Ловля на джеркбейты	Ловля на поверхностные приманки (глиссеры)	Ловля на пропбейт (приманка с пропеллером)
Как выбрать поппер, на что обращать внимание при выборе	Ловля на девон(уникальная блесна с пропеллером)	Cпиннербейт своими руками, (изготовление и ловля)

	Рыболовные самоделки своими руками Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга? Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор) Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера – обзор характеристик Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки? Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок Спиннинг 30 тыс. просмотров
	Ловля на силиконовые приманки Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг Карпфишинг 14 тыс. просмотров

Как работает катушка на спиннинг

Катушка на спиннинге — это диск с рукояткой и леской. В момент вращения ручки выполняются следующие действия:

Удерживается поклевка, стремящаяся уйти вглубь реки.
Снижается нагрузка на удочку.
Леска идеально укладывается на шпулю. Открытие дуги лесоукладывателя сопровождается свободным ходом основного шнура.
Прокручивание рычага рукой помогает мотать лесу.
Дроссель двигается вперед-назад и идеально укладывает шнур.

Катушки бывают следующих видов:

Безынерционные
Инерционные.
Мультипликаторные.

Рыболовы предпочитают покупать следующие высококачественные безынерционные катушки для спиннинга:

Cobra СВ140.
«Кобра» Spinning СВ 440.
«Кобра» СВ 540.
Daiwa Crest 4000.
Stinger Predator.
Ryobi.
Shimano катана 3000 FD.
Linnhue.
«Фишинг» ROI Anaconda.

Внимание! Для спиннинга можно выбирать и мультипликаторную катушку (так, Shimano («Шимано»), «Дайва» Kohga).

Схема безынерционной катушки

Мультипликаторная катушка для спиннинга работает за счет центробежной силы барабана. Ее конструкция позволяет ловить рыбу массивными приманками, рассчитанными на рывковую проводку. Кастинговый мультипликатор отлично подходит для ловли больших особей.

Судачья номер 6-7. Часть 2

Рыболовные самоделки

Спасибо тем, кто оставлял свои взгляды, делился наблюдениями в моем предыдущем материале. Почитать можно вот тут >>>. Все остальное это личный опыт, не претендующий на истину.

Как увеличить мощность лодочного мотора Mercury с 15 до 20 лс + замер скорости

После покупки нашего комплекта и первых пробных выездов на воду, стало понятно, что мощности мотора чуть чуть не хватает для того, чтобы перекрыть все наши запросы.

Подставка для удочки из доступных материалов

Приветствую любителей помастерить и любителей рыбалки. Предлагаю вашему вниманию подставку для удочки, изготовленную мною из доступных материалов. Всем, кого заинтересовала данная самоделка,

Dust to dust

Авантюра — рискованное и сомнительное дело, предпринятое в надежде на случайный успех.

Приспособление для завязывания рыболовного узла FG

Ну, начнем с того, что же это за узел FG. FG узел – тонкий и в то же время очень прочный узел для соединения монофильной лески или флюорокарбона с плетеным шнуром. Использовать такой узел можно как

DmitrijРыбалка8-08-2020, 15:274

Будем заботиться?

Повреждения мозга и нервной системы, нарушение функции желудочно-кишечного тракта, потеря слуха, боли в суставах, паралич — все это последствия свинцового отравления…

Виды удочек

Все рыболовные приспособления разделяются на несколько типов по способу ужения:

Удочки для рыбалки со дна состоят из прочного удилища разнообразной длины, а также основной лески, оборудованной грузом, кормушкой, и крючком. Снасти для ловли в толще воды и на ее поверхности являются более легкими и в большинстве случаев оснащены поплавком. Они не имеют в своей конструкции кормушки, а некоторые из них даже лишены дополнительной огрузки.

Существуют также удочки для рыбалки зимой со льда. Их конструкция сильно отличается от перечисленных приспособлений, а универсальная оснастка предполагает ловлю рыбы как со дна, так и в толще воды.

AkaraS MiuraS – Хенд мейд на пике популярности приманки

Рыболовные самоделки

AkaraS MiuraS — это успешный проект совместного сотрудничества белорусского разработчика приманки Владимирио «Капитанос Воронин» с компанией, название которой вы угадаете сами, она привнесла свой…

Как сделать очень чувствительную и уловистую оснастку донки (закидушки)

Здравствуйте, уважаемые читатели! В основном все способы изготовления донки или более привычного названия закидушки основываются на оснащении снасти тяжелым грузилом, которое создает большое

Самодельный окуневый стример «Муха», из серии «мушки из подушки»

Рыболовные самоделки

В данной статье опишу, как можно связать муху примитивными инструментами и с подручных материалов, доступных каждому. Весь данный вязательный инструмент изготовлен самостоятельно из сталистой…

( 1 оценка, среднее 5 из 5 )

diy чехол для рыболовной катушки

Они предназначены для подвешивания на стене с предварительно просверленными отверстиями в 16 дюймов по центру, в комплекте со всем оборудованием и инструкциями, готовыми к развешиванию. Из магазина OakCollection. Удилище и снасти на заказ Thorne Bros. … DIY Руководство по ловле рыбы нахлыстом Brodhead Creek в северо-восточной Пенсильвании. Я решил выбрать 3-дюймовую тонкостенную трубу из ПВХ. Бесплатная доставка многих товаров | Просмотрите любимые бренды | доступные цены. Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать и, пожалуйста, проверьте мой магазин, чтобы найти другие товары, выставленные на продажу.Найдите еще больше швейных проектов, выкроек и советов для начинающих и продвинутых шитьей от Лиз Колл, Мэрайи Лисон, Рэнди Дьюкс и Тауни Эверетт. 2,99 доллара США. Сумка для рыбалки Чехол для удочки Чехол для переноски Держатель для удочки Сумки для хранения рыболовных снастей Организатор для путешествий Сумка для переноски Shaddock Fishing CDN $ 36,99 CDN $ 36. Я легко могу взять с собой в поездку свои рыболовные снасти и не использовать их из-за отсутствия возможности сам. Они доступны в хозяйственных магазинах и бывают длиной 4 или 8 футов вместе с крышками, которые вы видите выше.от 109,00 $. К сожалению, поскольку мне не удалось найти трубку большего размера, мне пришлось придумать способ заставить ее работать. 38,42 долл. США 38,39 долл. США. Вот это дно. Штанговые трубы, катушки для хранения и многое другое. Системы хранения удочек Plano имеют классический дизайн и надежную конструкцию. Все; Аукцион; Купить сейчас; Сортировать: Лучшее совпадение. Если вы часто ходите в лагерь или путешествуете пешком, держите под рукой простую рыболовную катушку, которая поможет вам добыть еду в случае опасности. Катушки, инструменты, еще катушки, дополнительные катушки. Чемоданы Pelican Micro. Портативная удочка и чехол для катушки Clear Creek 9 ‘- Полная защита при хранении – Легкость переноски – Прочная, устойчивая к истиранию, водостойкая и совместима с удочками Fresh + Saltwater.Недорогие рыболовные инструменты, покупайте качественные спортивные товары и развлечения напрямую у поставщиков из Китая: AMO DIY FISHING REEL SPOOL A B U 4600C / 4601C Наслаждайтесь бесплатной доставкой по всему миру! Подпишитесь на нашу рассылку, и мы будем держать вас в курсе последних поступлений. Покупайте чехлы с катушками на складе Sportsmans в Интернете, и в магазине есть все для ваших спортивных приключений на открытом воздухе. Кейсы не обязательно должны быть мягкими, с небольшим освещением, зеркалами, обивкой, наклейками и т. Д. Вы можете сделать любой чехол крутым. … 4,6 из 5 звезд 70.В частности, это защитная трубка для люминесцентных ламп T12. Бизнес горного человека: Юстас Кону … Создание импровизированного набора – Пакет Ройкрофта, социальные сети Wood Trekker – обновление Google Reader. Получите его в понедельник, 18 января. Техническое обслуживание катушки. £ 2,61 Новый. Во время исследования я также заметил, что многие люди, которые делают то же самое и уменьшают вес своих рыболовных снастей, переключаются на ловлю тенкара. Они доступны в хозяйственных магазинах и бывают длиной 4 или 8 футов вместе с крышками, которые вы видите выше.Катушка в основном стандартная, за исключением того, что на ней установлены подшипники abec 5, а все скользящие детали смазаны смазкой xtreme. Как только вы сделаете свою простую рыболовную катушку, прикрепите ее к рыбалке… Я сделал чехол для удочки из протектора для люминесцентной лампы. 99 39,99 долларов США 39,99 долларов США. Подсказка I Fish Pro 2.0. КОМАНДА ПРОСТО ДОБАВЛЯЕТ ВОДУ. от $ 299.00. Рыбалка нахлыстом; Катушки для ловли рыбы нахлыстом; Мухи и вязание мух; Все рыболовные снасти нахлыстом; Одежда; Мужская одежда; Женская одежда; Аксессуары; Вся одежда; Морской; Электроника; Все морские; Все предметы оформления; Просмотр корзины.Aventik Mag Reel Combo Case Сетчатый карман-вставка-лист для дополнительного хранения Лучший чехол для рыболовной катушки Отлично подходит для всех типов рыболовных катушек Обычная рыбалка Морской троллинг Большой размер. Получите его в среду, 20 января. Fly Rods, предлагает полную защиту удилищ и катушек – RC-2000. Покупайте рыболовные снасти и другие товары для рыбалки в Интернете сегодня с помощью The Fishin ‘Hole! Механик катушек, который посоветовал мне попробовать это, Алан Тани, работает на многих из этих катушек. Рассказ и фото Джастина Хаага. Черный чехол для сумки с рыболовной катушкой Безопасные водонепроницаемые карманы для хранения подушек.Разбейте все удочки, которые вы хотите держать в футляре. Отрежьте трубу из ПВХ диаметром 6 дюймов, используя ножовку, так, чтобы она равнялась длине самой длинной секции стержня. Существуют также трубки диаметром 2,25 дюйма для люминесцентных ламп T17, но я не смог их найти. Когда вы сделаете свою простую рыболовную катушку, прикрепите ее к удочке, а не ловите рыбу вручную. Эти универсальные бытовые лубриканты – старая школа для сегодняшних специалистов по катушкам. Поле… 49,95 $ 49 $. Сумка для переноски Beaver Dam Rail для зимней рыбалки.Ответьте на викторины, чтобы получить шанс на всеобщее обозрение. После того, как этот раздел вставлен, другие разделы легко вставляются. Сумка Hardy HBX Troutfisher Bag (0) 0,0 из 5 звезд. Итак, я начал пытаться создать свою собственную. Я сделал чехол для удочки из протектора для люминесцентной лампы. Чехол для катушки Daiwa Sandstorm. Я уверен, что это не проблема с некоторыми другими моделями удилищ, но с моим (6-футовая дорожная спиннинговая удочка St. Croix) это было проблемой. Вместе они составляют комплект для рыбалки общим весом менее 1 фунта, но это уже для другого поста.Ремешки помогают освободить руки, что означает, что вы можете легко переносить другое оборудование. Но мне нужен чемодан для похода на этой неделе, поэтому я провел небольшое исследование, чтобы посмотреть, смогу ли я сделать его дома. 28 марта 2018 – кожаные аксессуары ручной работы для нахлыстовой рыбалки: кошельки, фляги, футляры, amadou #artmerkstudio #artmerkartworks #fishart #flywallet #flask #gifts #flyfishing #flugfuske #laksefiske #fluefiske #flyart #leather #flyanglers #outsalmon # аксессуары # аксессуары для рыбалки # подарки Я использую ремешок для камеры, который мне не нужен.5,99 фунтов стерлингов. В течение некоторого времени я пытался создать легкий полноразмерный комплект для рыбалки. Как сделать прочный дорожный футляр для удочки из трубы из ПВХ Шаг 1. Я, естественно, был в восторге от сверхлегкого футляра, предлагаемого Backpacking Light. NICE VTG RED ABU GARCIA AMBASSADEUR SWEDEN 5000 РЫБНАЯ КАТУШКА В КОЖАНОМ ФУТБОРЕ.

Самодельная рыболовная катушка по лучшей цене – Отличные предложения на самодельную рыболовную катушку от глобальных продавцов самодельных рыболовных катушек

Отличные новости !!! Вы попали в нужное место, чтобы купить самодельную рыболовную катушку.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая самодельная рыболовная катушка станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою самодельную катушку для рыбалки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей рыболовной катушке и думаете о выборе аналогичного товара, AliExpress – отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy fishing reel по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Получите плавное сопротивление с нашим D.I.Y. рыболовная катушка

Обеспечьте плавность перетаскивания с помощью этого шага D.I.Y. рыболовные катушки.

Вы когда-нибудь теряли крупную рыбу из-за поломки снастей?

Доставлять крупную рыбу в лодку для клиентов – моя работа, и поэтому я никогда не оставляю ничего на волю случая, если могу ей помочь.

Иногда мы будем ловить рыбу весь день, преследуя этот метр плюс барра, и последнее, чего я хочу, – это потерять его во время боя из-за отказа снаряжения или отсутствия обслуживания.

Одно из моих домашних питомцев ненавидит липкие катушки, поэтому вам нужно регулярно ремонтировать катушку.

В предыдущем видео я объяснил все тонкости того, почему вам нужен ухоженный тормоз, чтобы поймать большую рыбу.

Но в этом видео я собираюсь пойти еще дальше.

Я не могу не подчеркнуть, насколько важно поддерживать ваше снаряжение в отличной форме.

Я не использую катушки, которые стоят 1000 долларов каждая, я не думаю, что вам нужно … но я вкладываю время, чтобы поддерживать катушки, которые я использую, в отличном рабочем состоянии.

Меня всегда спрашивают “где ловишь большую рыбу, на какую приманку и т. Д.”

Но очень немногие когда-либо интересовались закулисными вещами.

И это то, что делает все это успешно в течение дня.

Поэтому одна из самых важных вещей – регулярно обслуживать рыболовные катушки.

Если ваше сопротивление липкое, самое время для чистки и обслуживания катушки .

Даже когда вы бросаете приманку на мелководье для косяков, никогда не угадаете, когда мать всех рыб клюнет.

Когда начинается ад, вы хотите, чтобы ваше снаряжение работало на пределе своих возможностей. Он должен!

И в этой суровой морской среде он просто не сможет выдержать давление, если ваша рыболовная катушка не обслуживается.

Итак … чего вы ждете?

Большинство инструментов, необходимых для обслуживания рыболовной катушки, вероятно, уже в сарае!

Так что возьмите одну из своих катушек прямо сейчас и дайте ей немного TLC.

Потому что профилактика всегда лучше лечения.

Если вам понравилось это видео и вы нашли его полезным, оставьте комментарий ниже и поделитесь им с друзьями.

Вам также может понравиться …

Приманка или спиннинговая катушка?

Основы спиннинга – избегайте перекручивания лески.

Рыболовная катушка Quantum при истерике тунца!

Или посетите наши

онлайн-курсы рыбалки на нашем учебном сайте по рыбной ловле Fish Smarter.

И если вы хотите быть в курсе будущих сообщений в блоге и первым узнавать о специальных предложениях и конкурсах (одно из которых – выиграть со мной чартер барра на двоих), которые могут быть недоступны для широкой публики, введите свой имя и адрес электронной почты, чтобы присоединиться к нашему рыболовному сообществу.Хорошего дня!

Обслуживание рыболовной катушки своими руками – Fishing World

Марк Френдин | 20 января 2017 г.

Знание того, как обслуживать или ремонтировать свою катушку, является важной частью профессионального рыболовства. Техническое обслуживание катушки

REEL – одна из тех основных задач, которые необходимы для продления срока службы вашей катушки и предотвращения проблем, когда это больше всего необходимо. Производители катушек поощряют владельцев выполнять базовое техническое обслуживание и предоставляют инструкции по этому поводу для каждой катушки.Рекомендуемые методы ежедневного и сезонного обслуживания доступны каждому и определенно продлят срок службы катушки.

Я обнаружил, что многие катушки будут работать нормально в течение многих лет, но могут возникнуть проблемы, особенно по мере старения катушки. Проблемы возникают в двух основных областях. Первый вызван обычным использованием, которое часто проявляется в износе подшипников, шестерен и других движущихся частей. Вторая причина вызвана окружающей средой и включает коррозию в соленой воде, деградацию линии, косметические дефекты, сколы краски и т.

Что делать, если вы обнаружили проблему? Я регулярно обращаюсь в отдел обслуживания катушек для сервисной поддержки и всегда получаю положительный опыт. Есть также специалисты, которые ремонтируют и обновляют катушки, а некоторых можно найти в местных магазинах рыболовных снастей или в Интернете.

Тем не менее, отправка катушки может быть дорогостоящей, особенно если вы можете сделать самостоятельно. Кроме того, если вы путешествуете в отдаленные места, некоторые знания катушек могут быть бесценными, чтобы вытащить вас или вашего друга из неприятностей.Так что, если вам интересно, следующее должно дать вам некоторую основную информацию по ремонту и обслуживанию катушек самостоятельно.

По мере того, как катушки усложняются, проблемы с выполнением работы самостоятельно множатся. Вот несколько типичных ошибок, которые совершали многие из нас:

Отсутствие подходящего инструмента или использование неправильных или неподходящих инструментов и «разделка» головки винта или другого компонента
Сломать что-либо, применив слишком большую силу или будучи “зажатым кулаком”
Потеря пружин и других мелких деталей (часто из-за того, что они отлетают, когда вы снимаете катушку)
Невозможность собрать катушку, или
Катушка не работает после повторной сборки.

В большинстве случаев, когда это происходит, вы собираете стопку и отправляете ее в сервисный отдел. Хорошая новость заключается в том, что есть несколько способов избежать этих проблем.

Ниже приведены инструкции по очистке сложных и деликатных вещей, таких как рыболовные катушки:

Обрезать последовательность – Чтобы получить доступ к внутренним процессам, вам нужно разобрать катушку. Методично выкладывайте детали в логической последовательности по мере их удаления. Ванночки для льда удобны для хранения мелких деталей.Не торопитесь и обратитесь к диаграмме. Сделайте снимок, прежде чем переходить к каждому шагу, чтобы вы могли проверить, как он должен выглядеть. Я делаю заметки, когда впервые снимаю катушку. Остерегайтесь деталей с «запасенной энергией», таких как пружины и зажимы. Соберите катушку в обратном порядке.
Используйте правильный инструмент правильно – Используйте отвертку или гаечный ключ с максимально плотной посадкой и осторожно приложите усилие.
Не применяйте грубую силу – убедитесь, что вы понимаете, как деталь работает и удаляется.Вы вынули стопорный винт / штифт или стопорное кольцо? Слишком большая сила может иметь катастрофические последствия.
Используйте подходящий очиститель и смазку. Новые материалы нуждаются в особой обработке. При использовании очистителей и смазок соблюдайте рекомендации производителя.

Прежде чем вы сможете опустить катушку, вам понадобится несколько инструментов. У меня есть комплект для обслуживания катушек, который путешествует со мной и помещается в пенал ребенка. Полезны следующие инструменты:

Отвертки. Плоские наконечники и головка Phillips нескольких размеров и в хорошем состоянии являются обязательными.Изношенные инструменты повредят мягкие головки болтов.
Набор инструментов для ювелиров. На самом деле это просто очень маленькие отвертки, используемые для крошечных винтов, стопорных штифтов и т. Д.
Шестигранный ключ. Для работы на некоторых барабанах потребуется набор как метрических, так и имперских ключей. Вы также можете столкнуться с болтами с защитой от несанкционированного доступа, которые, если вы не очень опытны, должны быть отправлены в отдел обслуживания.
Разводной ключ. Это удаляет болты большего размера. Сохраните все специальные инструменты, поставляемые с катушками, и пометьте их.
Плоскогубцы.
Бодкин (или зонд). Это небольшой заостренный кусок проволоки для сбора предметов с катушек и общей очистки. Они также полезны для стопорных колец и удаления грязи с углов и т. Д.
Пинцет. Они используются для решения широкого круга задач. Заостренные кончики идеальны.
Инструменты для чистки. Ватные палочки, тряпки, зубная щетка, малярная щетка и т. Д.

Рекомендуется отремонтировать катушку перед тем, как отправиться в большую поездку!

Проведение технического обслуживания

Я уже упоминал, что большинство катушек имеют схему их рабочих частей в «разобранном» виде.Вы получаете один с катушкой, а также можете найти копии для многих моделей в сети. Вы также можете найти полезные видео с людьми, выполняющими техническое обслуживание катушек. Там, где вам нужны мелкие детали, лучше всего сделать свои собственные снимки, чтобы дополнить диаграмму.

Вам нужно хорошо освещенное рабочее место, и я кладу полотенце под рабочее место, чтобы предметы не подпрыгивали и не рикошетили. Я использую очки для чтения для тонкой работы и увеличительное стекло для мелкой работы. Я очищаю и обслуживаю каждую деталь, когда она снимается с катушки.Неизменно есть пружины и другие детали, которые хотят вырваться, когда вы их касаетесь. Если ваша рабочая зона имеет открытую планировку и загромождена, поиск этих мелких деталей может стать кошмаром.

Подшипники

подвергаются интенсивному использованию и снижают эффективность катушки, если они изнашиваются или загрязняются. Я заменяю подшипники на высококачественные обоймы, так как во многих случаях старые подшипники не стоит экономить. Вы можете купить сменные подшипники в некоторых специализированных магазинах.

Металлические контактные шайбы должны быть чистыми и плоскими, а деформированные или сильно изношенные шайбы следует заменить.Неметаллические шайбы протирают тканью, смоченной растворителем. Если стопка «мокрая», шайбы повторно покрываются консистентной смазкой. Для катушек большего размера, способных к серьезному сопротивлению, подумайте о замене старых шайб на шайбы из углеродного волокна подходящей толщины. Вы можете купить листы Carbontex в Интернете и специальные комплекты шайб для замены для многих катушек.

Односторонние подшипники (бесконечный антиреверс) лучше всего работают всухую и начинают выходить из строя, если в них попадет масло или другой материал. Их можно очистить растворителем, но они неудобны.Если эта деталь не работает и хорошая чистка не решает проблему, замените ее.

Приводные шестерни также часто используются и нуждаются в смазке. Если работа привела к движению в этих шестернях, вы можете заменить подшипники, чтобы закрепить их. В конце концов катушка станет настолько изношенной, что в ее трансмиссии будет много люфта. Смажьте все уплотнения консистентной смазкой и нанесите ее на поверхности вала и червячной передачи.

Заказ запасных частей может быть затруднен, если у вас нет правильной схемы катушки и вы не уверены в номере детали.Возможно, будет лучше отправить всю катушку с инструкциями по замене неисправных компонентов. Некоторые проблемы могут также привести к тому, что стоимость ремонта близка к стоимости замены. Недавно я отправил ниточную леску, для которой требовался новый антиреверсивный подшипник, и он стоил чуть больше половины покупной цены катушки. Поскольку катушке было уже пять лет, возможно, мне стоило ее обновить.

После покупки модификации и апгрейды стали обычным явлением. Ручки и усовершенствованные шайбы легко установить самостоятельно.Я прикрепил несколько металлических ручек к вращающимся барабанам и мне понравился результат. Большинство современных перетяжек превосходны, но после длительного ношения, возможно, пришло время подумать об обновлении. Я работал с подвесными катушками, оснащенными керамическими подшипниками, и увеличение дальности заброса и общая плавность хода впечатляют.

Модернизация покрасочных работ лучше всего выполняется экспертами, и есть компании, которые специализируются на «прокачке» вашей катушки. Я обработал несколько катушек новой покраской, и они отлично выглядят. Линейное руководство должно быть частью любой программы технического обслуживания.Заменяйте мононить не реже одного раза в год и регулярно проверяйте оплетку на наличие повреждений. В поношенной тесьме «бабушкин» узел порвется, если затянуть его. Если сомневаетесь, замените.

Профилактика

Ежедневное обслуживание поможет отложить большие расходы, связанные с длительным износом. Цель состоит в том, чтобы удалить остатки соленой воды без попадания воды в подшипники и внутренние механизмы. Распылите или слегка ополосните катушки чистой водой после каждой поездки, протрите катушки и дайте им высохнуть. Для многих катушек можно использовать мыльную теплую воду, но избегайте использования каких-либо моющих средств с магнитным маслом или чем-либо подобным.Сохраняйте смазку вокруг роликов дужки, рычагов дужки и ручек и ослабляйте затяжки, если они не используются в течение некоторого времени.

Распылительные катушки с коммерческими чистящими средствами работают, но снова помните об этих барабанах с магнитными масляными технологиями. Профилактические меры могут быть полезными. Я знаю нескольких рыболовов, которые обрабатывают винты и болты таким продуктом, как Duralac, для уменьшения электролиза. Они также распыляют на катушки силиконовый состав, который в высыхании обеспечивает дополнительную защиту от коррозии.

Катушки хорошего качества идут с гарантией. Найдите время, чтобы зарегистрироваться и сохранить квитанцию в качестве доказательства покупки. Хотя гарантия не распространяется на все, я обнаружил, что высококачественные катушки, у которых возникают проблемы, получат быстрое обслуживание от соответствующей компании, особенно если вы приложите копию квитанции вместе с письмом с описанием проблемы.

Полное опускание требуется редко, если ваша катушка не используется для плавания или вы не хотите заменить подшипники. Для большинства катушек будет достаточно ежегодной чистки, смазки и проверки.Кроме того, поскольку у меня куча катушек, я веду запись, в которой указаны даты обслуживания и заполнение строк для каждой из них.

Все катушки со временем изнашиваются, и даже самые дорогие модели приходят в негодность. Базовая программа ежедневного, сезонного и годового технического обслуживания обеспечит вам долгие годы работы. Базовые навыки и набор инструментов также вернут вас в игру при возникновении неожиданных проблем.

Как сделать ручную катушку для рыбной ловли (3 простых приема)

Рыбалка – это развлечение для всей семьи, хорошее занятие на свежем воздухе и хобби.Но рыбалка может быть довольно дорогой, и иногда бывает трудно достать все необходимое. Но можно сделать собственной рыболовной катушкой, которую можно использовать без удочки. Но как сделать ручную рыболовную катушку?

Один из способов создания собственной рыболовной катушки с ручным управлением – это сточить ветку на палку. Затем узлом-валком завязываете плетеную леску и привязываете к ней снасть и грузило. В мгновение ока вы готовы к рыбалке!

Этот метод особенно хорош, так как вы можете быть готовы к ловле рыбы, даже в условиях выживания, всего за 30 минут! Если у вас есть опыт в области строгания и вы используете подходящие инструменты, то даже меньше! Если строгание не ваше дело, мы также включили 2 других метода, как сделать дешевую ручную рыболовную катушку / палку своими руками.

Метод 1: Колесо с U-образной канавкой и металлический болт

По общему признанию, этот метод лучше всего подходит для ловли рыбы с лодки. Конструкция этой рыболовной катушки с ручным управлением будет плохой, если вы планируете использовать катушку для заброса. Посмотрите один из других наших методов, если вы предпочитаете забрасывать с помощью ручной рыболовной катушки.

Что вам понадобится:

Шкив колеса с U-образной канавкой
Болт, не более 10 дюймов, который соответствует внутреннему диаметру колеса
Шайба (предпочтительно маленькие шариковые подшипники) и гайка болта
Плетеная леска для рыбной ловли, прочность на разрыв не менее 25 фунтов

Мой пример сборки рыболовной катушки.

Вот наши инструкции, как это сделать:

Сначала наденьте шайбу или, лучше всего, шариковый подшипник на болт. Ставить нужно прямо вверху, перед головкой болта.
опустите болт во внутреннюю прорезь колеса. Возможно, вы захотите заранее смазать болт. Вы опускаете болт вниз, так что верхняя часть болта опускается последней.
На другой конец болта наденьте шайбу или шарикоподшипник и плотно закрутите, добавив и навинтив гайку болта.
Привяжите свою любимую леску к новой катушке и намотайте ее как можно туже. Для начала используйте оправочный узел.
Вы готовы привязать ваши любимые снасти и оснастку к леске и приступить к рыбалке!

Инструменты для самодельных советов по ручному использованию

Метод 2: Выточите свою собственную ручную рыболовную катушку

Это простой, забавный и древний метод. Это более или менее просто требует, чтобы вы хорошо владели ножом или многофункциональным инструментом и относительно большой веткой.Этот способ изготовления катушки для ручной катушки очень дешев, так как для этого более или менее требуется только нож.

Что вам понадобится:

Нож, желательно маленький разведчик для строгания.
Для некоторых из этих процессов вы также можете использовать многофункциональную пилу.
Большая ветка, ок. 10 дюймов в длину (25 см), около 5 дюймов в диаметре (13 см).
Плетеная леска с прочностью на разрыв не менее 25 фунтов.

Вот инструкции, как это сделать:

Начните с разметки линий вокруг полного круга ветви.Один ок. На расстоянии 1/2 дюйма от того, что будет верхом вашей рыболовной катушки, на расстоянии нескольких дюймов от этой отметки к нижней части ветки.
Сделайте 2 канавки там, где вы сделали отметки. Между этими двумя канавками представьте, что ваша леска будет здесь.
Начните строгать небольшую ветку между двумя бороздками, сделав ее достаточно глубокой, чтобы на ней было много лески.
Просушите новую ручную рыболовную катушку в течение часа в духовке при температуре 158 градусов по Фаренгейту или 70 градусов по Цельсию.Может быть хорошей идеей заранее нанести льняное масло, так вы получите более прочную ручную катушку.
Также можно сушить палку на подоконнике в течение недели.
Прикрепите предпочитаемую леску к канавке на новой катушке с ручным приводом. Теперь все готово! Используйте узел беседки.

Метод 3: Самостоятельная рыболовная катушка из швейной катушки

Этот метод не требует пояснений. Вам понадобится швейная катушка из прочного материала. Это идеально, если шьет ваша бабушка или кто-то из членов вашей семьи.Просто возьмите большую пустую швейную катушку, например, из металла, и вы почти готовы к работе!

Вам понадобятся:

Довольно большая швейная катушка
Леска, плетеная, прочность на разрыв 25 фунтов

Вот как вы собираетесь это делать:

Удалите остатки шитья леска с катушки
С помощью плетеной лески завяжите узловой узел вокруг паза на швейной катушке.
Начните прикрепление лески, обвив ее петлей вокруг швейной катушки.

Мы рекомендуем вам использовать швейную катушку, подобную этой.Фактически, вы получаете довольно много при покупке по этой ссылке.

И это лишь несколько способов, как самому сделать катушку для захвата. С инструментами или электроинструментами возможности практически безграничны!

Заключение

Итак, существует довольно много способов сделать свою собственную ручную рыболовную катушку. Это дешевый способ рыбалки, так как вам не нужна удочка, но на самом деле это также увлекательное занятие. Это сильно отличается от обычной рыбалки на удочку, и иногда вы можете попробовать что-то новое.

Хотя это дешевый метод рыбной ловли, вероятность поймать рыбу высока. Вы можете подумать, что это кажется немного сложным, но после того, как ваша ручная линия сделана, все станет легко. Вы можете просто спустить свою удочку в воду и приступить к следующей записи.

Привет!
Я Саймон, и я ловил рыбу в соленой и пресной воде так долго, как мог держать удочку. Я люблю драться с большой рыбой, и поймать призовую рыбу для меня – чистое золото. Я в основном ловлю рыбу в соленой воде, но также люблю ловить большого окуня и тому подобное.

Катушка Тома | Глобальный FlyFisher

Окончательный результат. В этой статье рассказывается история его создания.

Том Биесот

Зачем делать катушки для нахлыста своими руками?

Насколько создание и связывание ваших собственных мушек может доставить много удовольствия, так и разработка и изготовление вашей собственной катушки для нахлыстовой рыбалки представляет собой огромную задачу, и она, несомненно, даст вам отличный удар, если вы добьетесь успеха.
Я понимаю, что эта статья не будет проблемой для многих рыболовов-нахлыстовиков, поскольку отсутствуют технические знания и необходимые инструменты, но большинство моих друзей-любителей нахлыстовой рыбалки дорожат своими катушками, и поэтому я думаю, что эта статья достаточно интересна, чтобы быть читают большинство рыболовов-нахлыстовиков.

Несколько лет назад я встретил Мартина Йоргенсена в клубе нашего местного клуба ловли рыбы нахлыстом. Его пригласил один из наших участников. В тот же вечер у меня с собой оказалось несколько самодельных катушек, которые я показал Мартину, который был впечатлен их внешним видом. Поэтому он спросил меня, готов ли я написать о них статью, которая затем будет опубликована на сайте Global Flyfisher. Я сказал ему, что с радостью сделаю это, но пока у меня нет времени, поэтому ему придется подождать.

Несколько месяцев назад просьба Мартина снова пришла мне в голову, и я подумал, что было бы неплохо, если бы я описал весь процесс проектирования, изготовления и производства новой катушки в глобальном масштабе с сопроводительными изображениями производственного процесса и материалы и инструменты.
На самом деле это не должно было быть исчерпывающим и подробным рабочим описанием изготовления катушки для мух, так как это сделало бы статью слишком длинной.

Ловля нахлыстом была моей страстью более тридцати лет, и, как и большинство рыболовов, я начал с дешевой нахлыстовой удочки и простой катушки.Однако, как только меня поймали, у меня появился интерес к самим барабанам. Мне просто нравится смотреть на них, изучать и переворачивать. Некоторые красивы своей простой внешностью; другие были красиво спроектированы и построены.
Я квалифицированный инженер-механик, который объясняет интерес к техническим аспектам катушек и принципам их работы.

Как все возникло

В своей базовой форме нахлыстовая катушка не является чудом техники. Он должен быть легким, прочным и долговечным.Базовая конструкция появилась очень давно и не претерпевала каких-либо существенных изменений: катушка круглой формы с подшипниками и поворотной ручкой, клетка с ножкой катушки, направляющая лески, а иногда и тормозной механизм.

Стандартные и модифицированные катушки

Tom Biesot

Как все начиналось

Глядя на доступные в настоящее время катушки для мушек, мы заметим огромное разнообразие конструкций и дизайнов, но основной дизайн почти всегда будет узнаваемым.
Я всегда в поиске последних разработок в области нахлыстовых катушек как в отношении их конструкции, так и внешнего вида, и могу по достоинству оценить, если производитель разработал катушку, которая отличается от других.

Около двадцати лет назад я начал адаптировать ряд моих катушек технически и / или эстетически, потому что я хотел сделать их лучше или улучшить их технически. Мне всегда нравились катушки с необычным внешним видом.
Первая катушка, которую я переделал, была катушкой, армированной углеродным волокном, с которой я снял ножку пилой, а затем прикрепил к ней распорку, которая теперь наклонена вперед. (см. картинку). В результате получилась красивая катушка, сильно отличающаяся от основных форм, которые много продавались в те дни.

Вскоре я изменил внешний вид некоторых других своих катушек. Когда бы их ни видели другие рыболовы, они всегда с энтузиазмом отвечали.
Таким образом, некоторые катушки были технически усовершенствованы или отремонтированы, а также для других рыболовов. Эти работы частично выполнялись дома, но в основном в кружке по интересам моего бывшего работодателя «Fokker Aircraft BV», где я проработал в течение двадцати лет, в частности, специалистом по инструментам и инженером. В кружке по интересам у нас были токарные и фрезерные станки.

Изготовление моей первой катушки

В какой-то момент я начал экспериментировать с идеей сделать свою собственную катушку для мух. Это должен быть мой собственный дизайн, достаточно простой и приятный, а не копия существующего типа. Был выбран размер класса 3/4 AFTMA, подходящий для голландской ловли польдера и мелкой форели. Это исключало необходимость в перетягивающей системе, но мне действительно нужна была система для предотвращения перебега из-за слишком быстрого натягивания лески.

Для того, чтобы конструкция оставалась простой и долговечной, были выбраны подшипники с уплотнительными кольцами, не использовались ни система перетаскивания, ни система щелчков.Уплотнительные кольца между золотником и шпинделем смазываются силиконовым маслом. Поскольку катушка должна иметь некоторое сопротивление на шпинделе, чтобы предотвратить перебег, я сделал уплотнительные кольца выступающими всего на несколько сотых миллиметра. Благодаря силиконовой смазке катушка движется плавно и не выходит за пределы допустимого диапазона при быстром натяжении лески. Уплотнительное кольцо останавливает катушку, не вызывая слишком большого трения. Катушка не может касаться шпинделя, поэтому износ практически отсутствует.
Катушка была сконструирована с использованием двух фланцевых пластин, соединенных центральной втулкой.Некоторые тонкие пластиковые кольца предотвращают трение катушки с сепаратором и контргайкой. Деревянная поворотная ручка изготовлена на небольшом токарном станке. Родилась моя первая катушка, и выглядела она неплохо. Затем все алюминиевые детали были анодированы в цвет, и после сборки все выглядело очень красиво и профессионально. Это заставило меня чувствовать себя прекрасно.

Токарно-фрезерный станок

Tom Biesot

Инструменты для покупки

После банкротства моего работодателя я больше не мог использовать такие станки, как токарные, фрезерные и другие профессиональные инструменты.Так что пришлось вложить деньги. Купил себе небольшой токарный станок двенадцатилетней давности со съемной режущей головкой. После ремонта и перенастройки в моей мастерской на чердаке появился замечательный инструмент, и я был готов к работе. Я владею и использую этот токарный станок более шестнадцати лет, и он работает так же точно, как и раньше. Тем временем фрезерная головка была заменена стационарным фрезерным станком, что значительно упрощает ее использование и сокращает затраты времени.

После первой катушки в моей голове начал формироваться второй дизайн.По-прежнему классический вид, но с индивидуальным подходом, подходящий для линии AFTMA 4/5. В моем клубе ловли рыбы нахлыстом было несколько членов, которые очень интересовались дизайном, поэтому я решил сделать их троих. Такой же тип подшипника катушки на кольцевых уплотнениях должен был использоваться для этой катушки, потому что этот принцип действительно хорошо работал.
(Моей первой катушке сейчас 16 лет, и она все еще плавно вращается на оригинальных уплотнительных кольцах)

Работа над серией из трех частей заняла у меня четыре месяца работы. Это большая работа, потому что я мог работать над ней только по вечерам в нерабочее время, а иногда и в выходные.Но я полагаю, что виновата и моя тяга к перфекционизму.
Я решил больше никогда не снимать серию. (Я чувствовал себя рабом своего хобби).
На этот раз конструкция включала кликерную систему с пластиковым зубчатым колесом и систему быстрой замены катушки. Это, безусловно, увеличило количество деталей, которые нужно было изготовить (см. Изображение всех разобранных деталей). Некоторые из этих деталей были изготовлены из нержавеющей стали.

Выбор материалов

Поскольку я работал в Fokker Aircraft, у меня был выбор из нескольких видов алюминия.Я собирал их из мусорных контейнеров в машиностроительных цехах. Поскольку вам не нужно много материала для изготовления катушки для мушек, я уже скоро приобрел довольно много материала, и у меня все еще есть достаточно, чтобы продолжать использовать его сегодня. Для изготовления самодельной нахлыстовой катушки не требуются специальные алюминиевые сплавы для авиационной промышленности, напротив, некоторые из этих сплавов не могут быть анодированы должным образом по сравнению с обычно несколько более мягкими сплавами, используемыми для профилей и листовых материалов.

Использование разных сплавов может также вызвать различия в цвете после анодирования. Лучше выбрать достойное качество, которое легко поддается обработке и анодированию. Мне лучше не упоминать какие-либо спецификации кодовых номеров материалов, потому что они различаются от страны к стране. Если у вас нет необходимого опыта, вам лучше обратиться к оптовому поставщику, чтобы получить подходящие сплавы.

После анодирования поверхность становится более твердой и лучше сопротивляется царапинам, вмятинам и т. П.По-настоящему прочная поверхность может быть получена путем твердого анодирования. Однако это дорогостоящая операция, особенно для одноразовой нахлыстовой катушки, и, конечно же, в ней нет необходимости, если с ней нужно обращаться осторожно. Я ненавижу смотреть, как нахлыстовые рыбаки роняют свои катушки и удочки на землю после того, как поймали рыбу, не используя мягкую ткань или другой защитный предмет. Я всегда буду бережно обращаться со своими катушками и всегда буду чистить их после рыбалки, а также удочку!

Дизайн третьей катушки, одна в современном стиле

Закончив серию из трех барабанов, имевшую довольно классический стиль, я подумал, что мой следующий проект должен иметь более современный вид.Поэтому я выбрал дизайн с выступающей вперед шпулей, такой как я разработал для некоторых из моих модифицированных катушек.
Мне всегда нравились эти образы. Довольно сложно создать что-то, чего еще не было на рынке, но я был очень доволен дизайном. Эта катушка также должна подходить для линии AFTMA 4.
Поскольку мой токарный станок имеет ограниченную мощность, я не могу изготавливать большие катушки и сепараторы. Таким образом, размер моих самодельных катушек будет ограничен AFTMA 4, 5 и 6. Но я использую эти размеры в большинстве случаев, и, конечно, в Голландии.

Так как я очень доволен подшипниками с уплотнительными кольцами, которые также легко изготавливаются, я решил применить эту систему еще раз, а также систему щелчка. Чтобы заблокировать катушку, я использовал систему контргаек. Это очень надежно и никогда не выйдет самопроизвольно. Между катушкой и контргайкой имеется тонкое пластиковое кольцо для предотвращения контакта металла. Об этом позаботится нейлоновое зубчатое колесо системы кликера на противоположной стороне. И последний штрих, как и на всех остальных моих самодельных катушках, конечно же, деревянная поворотная ручка.Все использованные винты были из нержавеющей стали. Сама шпуля состояла из двух фланцев и втулки.

После анодирования в приятный цвет и сборки я получил еще одну красивую катушку с индивидуальным дизайном и соответствующим внешним видом. Катушка для красноперки и мелкой форели. Кстати, с большой форелью на озере Голландской форели она уже успешно справляется.

Разработка и изготовление новой нахлыстовой катушки

После нескольких лет поисков развлечений в другом месте, в силу нескольких обстоятельств, я недавно снова нашел время и страсть к разработке дизайна, который я уже разработал три года назад в форме эскиза.И в то же время снова появилась просьба Мартина Йоргенсена написать статью о самодельных катушках. Должно быть, сейчас или никогда, и я решил сфотографировать производственный процесс и написать об этом. Это не должно было быть подробным описанием всего, что я должен был сделать, а было широким описанием производства всех тех основных частей, которые, вместе взятые, образуют катушку для нахлыстовой мухи. Я хотел бы немного рассказать о процессе изготовления катушки.
Как вы прочитали в предыдущей части этой статьи, прошло довольно много лет, и у меня была возможность расширить свои машины и инструменты.Так что теперь мне стало намного проще выполнять большую часть работы с инструментами.

Новейший дизайн

Tom Biesot

Конструкция

Несколько лет назад я набросал дизайн, который мне показался достаточно приятным, чтобы подумать о его создании. Внешний вид имел форму рыбы. Катушка должна подходить для использования AFTMA 3/4, красивой, небольшой и легкой катушки для легкого удилища. Внеся некоторые изменения в дизайн, я увидел перед собой результат на моем чертежном столе – катушку для мух, у которой одна лицевая панель была в форме рыбы.По форме это красноперка, вид, типичный для водоемов нашего голландского польдера, на который я люблю ловить рыбу.
Я принял свой дизайн и вскоре после этого разработал его с помощью программы CAD. Я уже довольно давно работаю техническим иллюстратором, так что для меня это было не слишком сложно.

После проработки всех деталей и технических аспектов дизайна, таких как:
-Могу ли я изготовить все детали на моих собственных машинах и инструментах?
-Какой специальный инструмент необходимо изготовить?
-Есть ли у меня алюминий на складе, и если нет, могу ли я получить нужные мне размеры?
Затем я сделал строительный чертеж, который включал все части.
Я настроил детали так, чтобы они соответствовали друг другу и были пропорционально правильными.

Изготовление лицевой панели в форме рыбы

Поскольку у меня нет фрезерного станка с ЧПУ и токарного станка, мне пришлось обрабатывать лицевую пластину в форме рыбы в основном вручную, что было довольно сложной задачей, если учесть количество отверстий в форме. Но давайте просто начнем.
Сначала я распечатал рабочий проект в масштабе 1 к 1 и вырезал его. Затем я наклеил бумажную рыбку на алюминий.Затем я просверлил два отверстия в лицевой панели, которые мне все равно понадобились для крепления лапки и оси катушки.
После этого я прикрутил алюминиевую рыбку к листу МДФ двумя винтами (см. Фото).

Затем я фрезеровал форму рыбы из алюминия и просверлил отверстия в карманах, чтобы можно было распилить их лобзиком. Поскольку я прикрутил алюминиевую форму рыбы к куску МДФ, я смог фрезеровать контур рыбы с помощью фрезы. После фрезерования отверстий в карманах и контура я выпилил контур лобзиком.У меня есть электрический лобзик, но это тоже можно сделать вручную.
Подложка из МДФ удобна в обращении и убережет руки от пилы. Мне потребовался час, чтобы выполнить работу максимально точно, но мы никуда не торопимся.

Теперь мы можем открутить форму рыбки от основы из МДФ и приступить к отделке фигурки рыбки. Мы стремимся к очень гладкой поверхности, а это довольно трудоемкая работа.

Лицевая панель в форме рыбы

Tom Biesot

Я частично использовал станки с помощью фрезы в стационарном сверле, направляя детали вручную, при этом края остаются прямоугольными.Это также можно сделать напильником и наждачной бумагой, но добиться гладких результатов будет намного сложнее. В центральном отверстии нарежем резьбу размером М6 для крепления вала подшипника катушки.
Отверстие в хвостовой части имеет диаметр 5 мм и утоплено под винт адаптера лапки катушки. Поверхность пока оставим шероховатой.

Катушка пусковая

Tom Biesot

Изготовление шпули

Для этой катушки я решил сделать катушку из массивной прутковой ложи.Это будет довольно сложной задачей для моего небольшого токарного станка, а также трудоемкой работой, потому что я могу удалить только небольшое количество материала за один проход.
Катушка малая; диаметр катушки составляет всего 58 мм.

Я начал с черновой обработки катушки с выемками по обеим сторонам фланцев и отверстием для вала подшипника, а затем катушку поместили во фрезерный станок для фрезерования отверстий для уменьшения веса (14) с помощью поворотного стола. инструмент. 8 отверстий с одной стороны и 6 с другой стороны, в которых также будут просверлены два небольших отверстия для установки поворотной ручки (кривошипа) и противовеса.

Отверстия должны располагаться точно напротив друг друга. Для этого мы также можем использовать поворотный стол. Однако нам необходимо изготовить специальные инструменты в виде зажимных приспособлений, таких как ось кондуктора, чтобы можно было закрепить катушку. Мы можем снова использовать эту координатную ось, когда режем материал изнутри катушки.

Фрезерование шпули

Tom Biesot

Следующий шаг – точно повернуть катушку до нужного размера, и при этом мы должны следить за тем, чтобы центральное отверстие было очень гладким, потому что вал подшипника должен входить в него.Поскольку мы решили делать катушку из массивного инвентаря, мы можем подобрать размер втулки. Это потому, что нам не нужно использовать винты для крепления фланцев катушки, как это было с моими предыдущими моделями.

Изготовление подшипникового вала

Изготовление вала – относительно простая процедура. Диаметр соответствует диаметру отверстия для катушки в сочетании с уплотнительными кольцами, которые мы будем использовать для подшипников катушки. На одном конце мы нарезаем резьбу размером M6, которая будет ввинчиваться в корпус, а на противоположном конце просверлим отверстие, в котором нарезаем резьбу размера M6 для контргайки.Это можно сделать вручную с помощью тисков, но я предпочитаю использовать токарный станок, потому что он дает более прямую резьбу.

Нарезание пазов для уплотнительных колец будет выполнено на более позднем этапе, когда мы настроим все детали. Шпиндель нужно оставить на 0,5 мм длиннее расчетного, чтобы при настройке можно было отрезать его точно до нужной длины. В центре необходимо просверлить отверстие для установки шпинделя в корпус.

Рисунок лапки катушки

Tom Biesot

Изготовление лапки для катушки

Лапка катушки кажется сложной в изготовлении деталью, но это далеко от истины.Мы начнем с массивной прутковой ложи, в которой сначала просверливаем отверстие, а затем делаем диаметр, равный среднему размеру катушки на стержне. Затем вывернем по две конические детали с каждой стороны ложа. Центральная часть оставлена круглая.

Мы будем использовать торцевую фрезу на фрезе, чтобы разделить пруток на три равные части, и в итоге мы получим три ножки барабана, которые нужно только фрезеровать до нужного размера. Впоследствии стороны и нижняя сторона и вуаля! симпатичная катушечная ножка. Позже будут просверлены монтажные отверстия.

Изготовление адаптера катушечной лапки

Как видно из рисунка, лицевая панель в форме рыбы должна находиться на определенном расстоянии от (барабанщика), потому что в противном случае это будет мешать работе барабана.
Придется соорудить распорку. Опять же, это не так сложно сделать. Мы возьмем пруток примерно подходящего размера, а затем прорежем отверстие с размером резьбы M6. Затем он будет отфрезерован до нужных размеров. Затем широкую цилиндрическую часть необходимо расплющить для крепления лапки катушки.Закончив ножку катушки и адаптер, мы можем теперь настроить обе части друг на друга и сделать монтажные отверстия.

Изготовление контргайки

Для того, чтобы можно было закрепить катушку на шпинделе и снять ее, используется контргайка.
Мы уже установили резьбу M6 на валу, поэтому нам нужно сделать резьбовую деталь на одной внешней стороне контргайки. Далее нам нужно будет изготовить фланцевую часть и захватную часть, чтобы мы могли легко прикрутить контргайку вручную.
Наконец, нам нужно фрезеровать небольшие углубления в захватной части, чтобы мы могли лучше удерживать ее при завинчивании и откручивании. Эти небольшие углубления будут сделаны с помощью поворотного стола, что позволит нам добиться аккуратного распределения.

Стопорная гайка gff

Tom Biesot

Изготовление зубчатого колеса для кликерной системы

У этой катушки есть система щелчков или храповик, который не является необходимым для работы катушки, но звучит так хорошо, когда мы поворачиваем катушку.Кроме того, это придает катушке профессиональный вид.
Нам нужно сделать пластиковую шестерню. Для этого я использую лист ПВХ.
На других моих катушках я бы использовал два винта, чтобы прикрепить зубчатое колесо к катушке. Однако, поскольку сейчас мы работаем с катушкой, сделанной из массивного прутка, для винтов просто слишком мало места (большее отверстие для подшипникового вала!).
Решение довольно простое. Небольшой штифт в катушке подхватит шестерню так, что она пройдет по небольшому удлинению.
Мы будем использовать лобзик, чтобы вырезать небольшой диск диаметром примерно с шестерню.Затем в центре диска будет просверлено отверстие, и диск будет впоследствии установлен на ось зажимного приспособления, специально сделанную для этой цели. Теперь, используя ось, мы можем повернуть диск до нужных размеров.

Следующим шагом является установка диска в тиски токарного станка, чтобы просверлить отверстие, чтобы мы могли точно установить диск на вал подшипника. Затем будет просверлено отверстие для маленькой шпильки.
Теперь нужно отрезать зубья. Нам нужно сделать еще одну специальную ось кондуктора с зажимной втулкой, чтобы можно было зажать шестерню.С помощью поворотного стола и специальной фрезы мы теперь можем фрезеровать зубья на фрезерном станке по одному.

Производственная шпидель и противовес

Tom Biesot

Изготовление шпинделя для поворотной ручки и противовеса

Это две простые детали для изготовления на токарном станке. Шпиндель имеет фланцевую часть для фиксации ручки и внутреннюю резьбу M3 для ее крепления на катушке.

Изготовление линейной направляющей

Линейная направляющая состоит из двух частей: вала с фланцем в основании и концевой пластины.Вал легко изготавливается на токарном станке, на конце нарезаем внутреннюю резьбу М3, чтобы можно было прикрепить концевую пластину. Сначала рисуем концевую пластину на куске листового алюминия, затем просверливаем отверстие и зенковываем. После этого мы сначала распилим форму с помощью лобзика и доведем до точных размеров.

Делаем деревянную ручку. (Кривошип)

Мне всегда нравились деревянные поворотные ручки на катушках. Поэтому они есть на всех моих самодельных катушках. Мы можем повернуть ручку на токарном станке по дереву или использовать стационарную дрель, но я предпочитаю делать их на небольшом токарном станке по дереву, который я также использую для изготовления собственных инструментов для вязания мушек и других предметов для ловли рыбы нахлыстом.Я надеюсь написать о них в продолжение этой статьи.
Древесина, которую я использую, разнообразна: красное дерево, корлмандер, алмазное дерево или палисандр, подойдет все, что имеет красивую текстуру. Интернет – отличный источник для получения небольших кусочков этих лесов. Для этой ручки я использовал алмазное дерево.
Если в вашем распоряжении есть токарный станок по дереву, это несложная работа. Сначала мы придадим дереву красивую круглую форму и приблизим ее размер. Далее просверлим центральное отверстие для шпинделя.Мы немного занижаем размер отверстия, чтобы его можно было развернуть точно по размеру, оставив очень гладкую поверхность. Затем мы сделаем углубление на одном из концов фланцевой части шпинделя и отрежем его.
Ручка должна быть надета на ось и придать окончательную форму. Потом все разгладим наждачной бумагой. Затем мы замочим деревянную ручку на пару дней в парафиновом масле, а затем отполируем. Масло сделает дерево непроницаемым для влаги и станет самосмазывающимся.

Кликер и пластиковое кольцо

Tom Biesot

Изготовление кликерной системы

Храповик помещен в головную часть фигурки рыбы и имеет очень простую конструкцию.Очень маленький диск с отверстием для небольшой булавки.
Наденьте на этот штифт небольшой кусок кремниевой трубки, а затем на другой штифт. Последний будет касаться зубьев шестерни, вызывая щелкающий звук. Сопровождающая картинка проясняет ситуацию. Мы могли бы просто приклеить диск на некоторое время двусторонней липкой лентой, чтобы увидеть, работает ли он должным образом.

Изготовление тонкого пластикового кольца

Для предотвращения износа между катушкой и контргайкой необходимо поместить между ними тонкое пластиковое кольцо.Делаем это из тонкой твердой нейлоновой фольги толщиной около 0,2 мм. Это можно купить в магазинах для хобби. Из нейлоновой фольги вырезаем круглую форму и наклеиваем на конец алюминиевого стержня большого диаметра. Вставляем шпиндель в токарный станок и сначала вырезаем центральное отверстие, а затем контур ножевым долотом. Кольцо будет освобождено от липкой ленты. Это простой способ сделать все виды колец.

Настройка и регулировка катушки

Мы изготовили все детали катушки и частично соберем ее.
Это дает возможность исправить отклонения и визуально проверить результат.
После сборки я заметил, что моя катушка нуждается в модификации: два дополнительных отверстия для уменьшения веса в головке, которые должны придать ей более гармоничный вид.

После установки катушки на вал с помощью контргайки и пластикового кольца мы можем определить длину шпинделя. Между катушкой и контргайкой с нейлоновым кольцом должен быть зазор 0,2 мм. Доводим шпиндель до нужной длины на токарном станке.
Катушка вращается с очень малым допуском на валу. Чтобы не допустить перебега при натяжении лески, нам нужно установить два уплотнительных кольца. Это требует, чтобы мы сделали две прорези на валу. Это важный этап в изготовлении катушки. Уплотнительные кольца должны выступать только на несколько сотых миллиметра. Трение между уплотнительными кольцами и катушкой предотвратит выбег. Однако он должен плавно поворачиваться.
Начнем с того, что сделаем две выемки в валу фрезерного станка, чтобы впоследствии можно было легко устанавливать и снимать уплотнительные кольца.

Затем мы прорезаем первую прорезь или канавку немного глубже, чем необходимо, и вставляем уплотнительное кольцо, которое было смазано в канавку. Теперь нужно проверить трение с катушкой. Если трение по-прежнему слишком велико, нам придется прорезать канавку немного глубже и попробовать еще раз. Когда трение наладится, мы повторяем весь процесс для второго уплотнительного кольца. Следите за тем, чтобы трение не было слишком сильным, потому что анодирование добавит пару сотых миллиметра, и катушка будет работать с немного большим трением.

Паспортная табличка или наклейка.

Чтобы скрыть расположение вала с привинченным подшипником, мы можем сделать диск, на котором после анодирования можно будет выгравировать наше имя или инициалы.
Наклеиваем специальным медленно схватывающимся водостойким клеем в качестве заключительной операции после анодирования и сборки.

Отделка деталей

После того, как мы изготовили все детали, мы должны обработать их, чтобы их можно было анодировать. Очень важно, чтобы на деталях не было видимых царапин, вмятин или других неровностей.Это трудоемкий процесс для такого перфекциониста, как я. Но он определенно стоит усилий, потому что царапины невозможно удалить после анодирования, и они, безусловно, повлияют на внешний вид.

Определение цвета и анодирование

Теперь, когда мы закончили все детали и все подошло, нам нужно определить цвета для анодирования. Это кажется простым, но это имеет первостепенное значение для внешнего вида катушки. Неправильный цвет приведет к тому, что катушка будет менее эстетичной.Так что мы должны уделять этому много внимания. Но сначала нам нужно выяснить, есть ли у компании, производящей анодирование, все желаемые цвета.
Тем временем я нарисовал катушку в программе САПР и с помощью программного обеспечения смог раскрасить части рисунка и сразу оценить результат. Попробовав несколько цветовых схем, я выбрал ту, которая мне очень понравилась. На самом деле было несколько цветовых схем, которые мне понравились, но у меня только одна катушка!
Я отнес катушку в компанию по анодированию в надежде, что я верну каждую деталь без царапин и отсутствующих деталей.

Готово к сборке

Tom Biesot

Катушка в сборе

К счастью, анодирование почти всегда удается, и через пару дней я смог начать сборку в состоянии блаженства. Это всегда захватывающее событие: будет ли все это выглядеть так, как мы хотели, и будет ли оно выглядеть так же красиво, как на компьютере? Никаких царапин, будьте осторожны с отверткой возле анодированных деталей. Втулку с уплотнительными кольцами необходимо смазать силиконовым маслом для плавного хода золотника.
Наконец, мы смонтируем части системы кликера. Диск кликера будет приклеен к лицевой панели. Поскольку это то, что должно быть выполнено с точностью, мы будем использовать медленно сохнущий водостойкий клей, чтобы у нас было время правильно расположить его.
Тот же клей будет использован для паспортной таблички.

При сборке катушки я уже заметил, что катушка превратилась в нечто особенное, красивого и неповторимого. Это то, что делает создание собственной катушки нахлыстом такой особенной.Это отличный удар, ради которого мы это делаем.

Что-то особенное

Tom Biesot

Детали отделки

Поскольку я всегда трачу много времени на процесс чистовой обработки, катушка заслуживает внимательного изучения. Нет ничего, что меня беспокоит больше, чем царапины или неровности; Мне всегда приходится их снимать.

Когда катушка была закончена, я сделал для нее специальный дисплей, чтобы ее можно было наблюдать со всех сторон. Я быстро сделал конструкцию, и детали было несложно изготовить на моем токарном станке по дереву.Все, что мне нужно было сделать, это согнуть латунный лук, и у меня появился дисплей. Я поместил устройство с катушкой на свой стол для вязания мух и не могу перестать смотреть на него. Это выглядит здорово. Кстати, на рыбалке еще не пользовался.

Я надеюсь, что я дал вам некоторое представление о том, что необходимо для разработки и изготовления вашей собственной катушки для мух. Поскольку у меня дневная работа, вся работа выполнялась по вечерам и в выходные дни. На изготовление катушки у меня ушло около 6 недель, а потом я не считал часы на разработку катушки со всеми чертежами.
На самом деле это не должно было быть подробным и подробным описанием работы по изготовлению нахлыстовой катушки, но мне было очень сложно слишком сократить статью, прошу прощения за это! Я понимаю, что большинству читателей эту статью трудно читать из-за всех технических деталей, но я надеюсь, что конечный результат им понравится так же, как и мне. Может быть, есть товарищи по нахлысту, которые также обладают техническими возможностями и навыками для изготовления своих собственных нахлыстовых катушек или других нахлыстовых снастей, и эта статья побудит их сделать это.

3 способа намотки рыболовной катушки самостоятельно

Независимо от того, один ли вы или у вас есть дополнительный набор рук, есть несколько ключевых вещей, которые вам нужно сделать при намотке рыболовной катушки. Сначала мы избавимся от них, а затем рассмотрим несколько способов сделать намотку катушки самостоятельно.

Во-первых, почти вся леска имеет какую-то память. Он может быть минимальным, как в случае плетеной лески и более дорогого флюорокарбона, но если вы просто позволите леске упасть со шпули, вы увидите, что она немного скручивается.

Таким образом, вы должны быть уверены, что леска снимается со шпули и попадает на катушку в одном направлении. Если вы этого не сделаете, вы будете бороться с этим воспоминанием, когда закинете наживку и обнаружите, что гораздо чаще сталкиваетесь с ответной реакцией и боретесь с перекручиванием лески.

Если вы держите приманку в руке так, чтобы отверстие катушки было направлено вверх, леска войдет в катушку поперек, а затем под катушкой, когда вы поворачиваете ручку. Поэтому вы должны быть уверены, что катушка с наполнителем вращается в одном направлении.Если это так, леска будет сходить с верхней части катушки с наполнителем, а не с ее дна.

Для вращающейся катушки применяется тот же принцип. По иронии судьбы, шпуля на спиннинговой катушке не вращается. Так что катушка с наполнителем тоже не должна вращаться. Вместо этого вам нужно повернуть катушку с наполнителем так, чтобы вы смотрели на нее ровной стороной, а леска свешивалась с правой стороны катушки. Тогда вы увидите, что леска идет на вашу катушку так же, как снимается с катушки.

Следующее, что вам нужно обязательно сделать как с приманкой, так и с вращающимися барабанами, – это сохранять небольшое натяжение лески, когда она наматывается на катушку. Самый простой способ сделать это – сдвинуть вашу недоминантную руку (левую для правых катушек, правую для левосторонних) до секции удилища прямо перед катушкой.
