Якорь для лодки пвх своими руками

Каждый рыбак практикующий ловлю с лодки сталкивался с вопросом выбора якоря. Как известно идеальных якорей не существует, так как их работа зависит от многих посторонних факторов.

Давайте разберем, какие якоря применяются, а так же достоинства и недостатки каждой модели. И рассмотрим возможность изготовления некоторых моделей в домашних условиях.

Как сделать якорь для надувной лодки своими руками?

Перед производством якоря нужно понимать, зачем он используется и возможно ли эксплуатировать лодку без него.

В первую очередь якорь применяется для обеспечения безопасности судна и пассажиров. Производит стабилизацию лодки даже на бурном течении и помогает удерживать необходимое положение.

Так же даёт возможность сделать стоянку в нужном месте без необходимости постоянной корректировки положения. Ну и, конечно же, не будет проблем со швартовкой, так как без надёжного крепления лодку может просто унести.

Перед изготовлением якоря нужно определиться с моделью и весом.

Качественный якорь должен отвечать двум обязательным требованиям:

  • Масса (в кг) должна быть не менее 10 процентов от веса лодки.
  • Масса (в кг) должна составлять не меньше одного процента, от длинны судна(в см).

Сделав эти не хитрые расчёты можно приступать к выбору конструкции и изготовлению.

Как самостоятельно сделать якорь?

При изготовлении якоря следует учесть некоторые дополнительные факторы, которые могут повлиять на качественную работу:

  • Наличие и высота волны.
  • Максимальная сила ветра в районе использования.
  • Тип дна, так как каждая модель показывает лучшие характеристики на определённых тапах дна.
  • Немаловажное значение имеет выбор якорного троса. На данный момент используются натуральные и синтетические материалы.

Основные параметры при выборе якорного троса:

  • Усилие на разрыв (должно превышать в семьдесят раз вес якоря).
  • Толщина.

При желании сэкономить и получить сто процентную уверенность в качестве якоря, то целесообразно сделать его самостоятельно. Для производства своими руками совсем не обязательно быть профессионалом.

Какими бывают самодельные якоря?

На данный момент применяются различные модели самодельных якорей для пвх лодок наиболее востребованными можно выделить такие разновидности:

  • Курбатова якорь.
  • Грибовидной конструкции.
  • Классический «адмиралтейский»
  • Разработка Дэнфорта.
  • Так называемый «якорь-кошка».

Грибовидный — или как их ещё называют, зонтообразные якоря начали применять в середине 19 века с целью надёжного и длительного крепления различных плавательных средств.

Широкое применение нашёл в районах с большим уровнем приливно-отливных течений или сильных ветров. При большей массе демонстрирует отличные удерживающие показатели.

Коэффициент удержания варьируется от шести то десяти в зависимости от массы.

Принадлежит к типу безрогих якорей. Материалом для изготовления служит чугун или железобетон в случае для больших конструкций.

Нижняя часть изготовляется с выемкой для лучшего засасывания.

Предусматривается изготовление воздухоотводящих каналов для улучшения показателей. Минимальный вес данного вида якоря для надувной лодки должен быть не менее 4 килограммов.

Адмиралтейский – существование подобных якоре отмечается ещё до нашей эры. Своим названием данная конструкция обязана испытаниям Британского Адмиралтейства в 1980 году.

Классическая конструкция представляет собой стальной кованый якорь со скобой и деревянным штоком.

Основным плюсом является надёжное и крепкое удержание. Но, не смотря на этот факт, существует и масса минусов.

Этот якорь отличается высокой громоздкостью и представляет немалую угрозу для самого судна и проходящих мимо судов. В случае применения в районах с изменяющимся ветром или течение часто происходит разрыв цепи.

Якорь Дэнфорта –  схожий по принципу работы с якорем Холла, при этом отличается от него конструктивным исполнением, гораздо более сближенные лапы и наличие штока у тренда, предотвращает падение якоря на бок при соприкосновении с грунтом, выступая как стабилизатор.

Наибольшую популярность у рыболовов приобрели:

  • Якорь-кошка.
  • Модель Курбатова.

Неоспоримыми преимуществами использования первой модели можно назвать универсальность использования на любом типе грунтового покрытия.

Единственный недостаток — сравнительно малый вес что в свою очередь затрудняет использование при сильных порывах ветра. Для увеличения надёжности применяются дополнительные утяжелители.

Определённые недостатки имеются и у якоря Курбатова. В случае применения на каменистых типах грунта потребуется дополнительное укрепление конструкции.

Изготовление простого разборного якоря

Для простейшего складного якоря нужен минимальный набор электроинструмента и навыки обращения с ним.

Необходимые материалы

Трубка нержавеющая:

  • Диаметр 2.5 сантиметра.
  • Длина 27 сантиметров.
  • Втулка 2.5 сантиметра с шагом резьбы М-12.

Нержавеющая сталь полосовая:

  • Длина 26 сантиметров.
  • Ширина 40 сантиметров.
  • Толщина не менее 4 миллиметров.

Производится сварка втулки с основной трубкой. Полоски стали обрабатываются наждачной бумагой и привариваются. К одной из лап крепится посредством сварки две полосы для предотвращения поворота в собранном состоянии якоря.

Одеваем лапы на подготовленный шток и закрепляем гайкой М-12. Для возможности сборки в полевых условиях, наваривается вертикальное металлическое кольцо на гайку.

С обратной стороны якоря просверливается отверстие и крепится ещё одно кольцо диаметром не менее 4 сантиметров и толщиной 0.4 сантиметра.

Масса данного якоря составит 1.7 килограмма. Для увеличения устойчивости можно использовать утяжелитель не менее 2 килограммов свинца. Крепёж этой разборной модели осуществляется с помощью карабина.

Самодельный Курбатовский якорь:

Для изготовления данной модели сварного якоря можно использовать проволоку диметром не менее 8 миллиметров и отрезка металлического прута с диаметром 1. 2 сантиметра.

Так же понадобится листовой металл толщиной не менее 3 мм. Данная модель по своему конструктивному исполнению похожа на якоря Данфорта и Матросова, но различается наличием только одного крыла и раздвоенного веретена.

Представленная модель обладает весом около 2.5 килограммов и может быть применена на гребных, моторных и надувных лодках.

Демонстрирует превосходные показатели на основных типах дна, где основную роль играет вес, а наличие утяжелителя весом 4-5 кг значительно улучшит характеристики.

Из проволоки изгибается веретено №1. В верхней части приваривается планка №6. Фиксаторные шайбы №5 и планка №8 посредством сварки соединяются со штоком №3.

Делается это для того чтобы при касания грунта произошёл выход лапы №2, которая обеспечивает фиксацию. При изготовлении штока важно соблюдать размеры, указанные в чертеже для качественной работы якоря.

Производится соединение полосой №4 концы веретена у штока. Которая служит для ограничения угла выноса лапы. Для удерживания зацепа в разложенном состоянии применяется планка №8. Ребро №7 сваривается с лапой.

 Самодельный якорь кошка:

Четырехпалые якоря, получившие широкое применение в речном судоходстве имеют существенный недостаток в хранении благодаря массивности конструкции.

Для использования с маленькой надувной лодкой рекомендуется изготовить складной вариант, по моделям, представленным на рисунке.

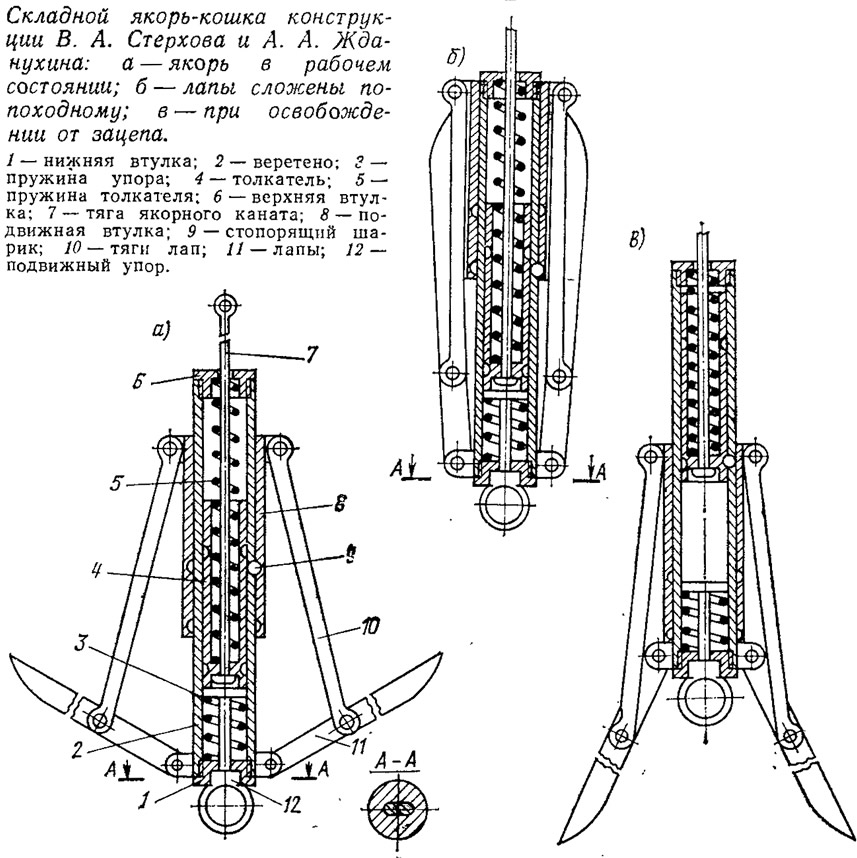

Самая примитивная по сложности кошка представлена на рисунке (а). Квадратное сечение нижней части веретена№2, в отличие от классической круглой №1.

В верхней втулке подвижной части лап проделывается отверстие. Для размещения лап в одной плоскости приподымается подвижная часть до круглого веретена и после разворота на девяносто градусов устанавливается на место.

В следующем конструктивном исполнении (б) предусматривается фиксация в рабочем положении верхней подвижной пары с использованием выреза во втулке №5.

Пружина №3 благодаря упору в приваренную шайбу №7 удерживает лапы в сложенном и рабочем положении.

Следующая модель (в), нашедшая широкое применение за границей четырёхпалого якоря, отличается от остальных тем, что в шарнирной части №1 закрепляются все лапы.

Фиксация лопастей в рабочем и транспортном положении происходит благодаря скольжению муфты №6 по веретену.

Как выбрать лучший якорь для надувных ПВХ лодок?

Каждый опытный охотник или рыбак знает, что вторым после покупки лодки последует приобретение якоря. Ответить на то, как подобрать этот важный тип оснастки может далеко не каждый.

При выборе якоря ориентируются вес судна в гружёном виде. Для определения зависимости веса якоря от веса лодки можно воспользоваться данными приведёнными ниже:

Вес лодки:

  • До 150 килограмм вес якоря должен составлять 1.5 кг, а диаметр каната не меньше 2 мм.
  • От 150 — 200 кг нагрузки вес будет не меньше 2.3 кг.
  • Водоизмещение 250-500 кг. Не менее 3.5 килограммов.
  • От 500 — 750 килограмм. Якорь должен быть 7.5 кг.

При рыбалке на водохранилищах зачастую засорёнными корягами и деревьями существует большая вероятность потерять якорь. В этом случае выкидывать его не закрепляя к тренду буйрепа с буйком, не стоит.

Наиболее хорошо подходят томбуи с буйрепом длинной не менее 15 метров. Заменить буёк можно куском пенопласта, или любым куском дерева. При зацеплении якоря можно вытянуть его без риска оторвать.

Самодельный якорь для резиновой лодки


В этой статье мастер класс для любителей рыбалки – компактный и достаточно эффективный якорь для резиновой лодки. Он состоит из двух частей. Одна из них – груз, вторая – крепления. В качестве грузика используется лист на 30. Размер его 250 X 110. Если у вас нет листа с такими размерами, можно использовать любой другой подходящего веса. Подойдут железнодорожные плашки. Также нужны два куска арматуры.

Крепление якоря на шарнирах, вращается на трубке. Ширина трубки 30 мм, диаметр 24, внутренний 21. К ней подобран прут диаметром 20 мм. Также потребуется прут толщиной 16 миллиметров. Можно использовать болт размером, который вам нужен. Старая гайка, разрезные трубочки.

Из куска проволоки катанки сделано колечко для веревки. С таким кольцом не будут перетираться  острые края гайки. Две трубки длиной 30 мм надеваются на прутик, потом привариваются к листу.
Примерная масса якоря для резиновой лодки около 7 килограмм. Подвижная часть хорошо балансирует на волнах и на течении.   Соединены сваркой 2 куска арматуры для хорошего зацепления якоря с грунтом.  Если вы рыбачите на стоячей воде, рожки не нужны. Видео с канала Самоделки Vitmana.

Якорь для надувной лодки пвх своими руками — поэтапный процесс

При рыбалке с лодки необходимо заранее продумать вопрос установки лодки в неподвижном состоянии, а значит – выбора якоря.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

Товары для изобретателей. Осенние скидки до 60%🔥Перейти в магазин Ссылка.

  1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря — универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
    • Сложность в обращении.
    • Громоздкость.
    • Высокая стоимость.
    • Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
  2. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов.  Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.

    Якорь Портера.

  3. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность — шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
    • Неэффективен на водоемах с галечным дном.
    • На больших глубинах может долго погружаться.
  4. Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
    • Обладает высоким КПД.
    • Быстро и надежно зарывается в дно.
    • Малый вес.
    • Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

  1. Коэффициент держащей силы.  Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной лодки ПВХ. Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
  2. Обязательно нужно учитывать тип грунта в месте, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Также важными требованиями, предъявляемые к якорям для надувных лодок ПВХ являются: безопасность, удобство использования, компактность, универсальность.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

  1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
  2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
  3. Приманки на основе феромонов.

Как изготовить якорь своими руками

Одним из наиболее распространенных и универсальных якорей, которые к тому же довольно просто изготовить самостоятельно, является якорь-кошка.

Для его изготовления понадобиться:

  • металлический прут ил труба, длиной от 200 мм. — до 300 мм. и диаметром 25 мм. — 30 мм.
  • небольшой кусок полой трубы, диаметров — 40 — 50 мм.
  • монтажные кольца — 3 штуки.
  • металлически листы — толщина 4-6 мм.

Этапы работы:

  1. К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
  2. Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
  3. Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
  4. Просверлить отверстие в средних и длинных полосках — во-первых — по краям — а во-вторых, только с одной стороны.
  5. Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним «ушам». Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Курбатовский якорь

Для якоря данного типа понадобятся:

  • листовая часть, толщиной в 3 мм;
  • кусочек высококачественного металлического прута, общей длиной с 12 см;
  • проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам — это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

Кроме якоря, для установки надувной лодки ПВХ в неподвижное положение потребуется еще и специальный канат или трос. Их лучше всего выбирать из синтетических материалов. Это обусловлено тем, что синтетика прочнее и надежнее, а во-вторых – более стойкая к воздействию внешних факторов.

К якорному тросу также предъявляются определенные требования:

  1. Прочность. Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
  2. Толщина. Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
  3. Длина. Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается — он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Мало грамотно подобрать якорь — необходимо также уметь им пользоваться. К примеру, при эксплуатации якоря-кошки профессионалы рекомендуют привязывать такие якоря именно за нижнюю часть петли, а не за привычную верхнюю. В таком случае, при зацепе за корягу или камень можно оборвать верхнее крепление и освободить якорь.Максимально грамотная установка лодки — по течению.Для этого стоит зайти чуть выше места стоянки и опустить якорь. Стравливание якорного тросса зависит от силы течения и размера якоря (обычно – от 3 до 8 метров). При сильном течении рекомендуется установка лодки на два якоря: один на корму, второй на нос. Здесь сначала опускаем якорь с носа, а затем – после того как течение выровняет лодку – устанавливаем второй якорь с кормы. Также можно поставить лодку на два якоря, опустив их с обоих бортов.

Важно грамотно подобрать тип якоря.

При нечастой эксплуатации стоит использовать якоря, имеющие универсальные характеристики.

В случае частой эксплуатации якоря, рекомендуется использовать якорный тросс из паракордового материала, характеризующегося надежностью и долговечностью.

Якорь для лодки ПВХ своими руками

Задачей якоря является удержание лодки, с учетом возможного речного течения, порыва ветра и при возникновении волн.

Такую функцию у многих любителей рыбалки выполняют самые разнообразные подручные средства.

Очень многие делают якоря своими руками, справедливо полагая. что это выйдет намного дешевле покупного.

Размеры

Чтобы рассчитать потенциальный вес якоря, который будет выполнять собственную работу стоит прибегнуть к одной из двух несложных формул:
масса якоря (кг) = 10% веса удерживаемой лодки (кг).
масса якоря (кг) = 1% длины лодки (см).

Виды якорей

По функциональности можно различить три вида якорей, используемых на ПВХ лодках.

  • Гравитационный якорь, удерживающий плавсредство при помощи своей массы.
  • Якорь, который имеет лапы лодка держится на крючках или пластинах, зацепившихся за дно.
  • Дрейфующий или плавучий якорь, который будет полезен при некоторых видах рыбалки, например, ловле сплавом, на квок, троллинге.

Что надо учесть при изготовлении самодельных якорей из металла, то что при волне лодку подбрасывает на волне и якорь может её повредить.

Якорь гравитационный

Для того чтобы удержать свою лодку на месте, рыбача на озере, где течения не сильные или их вовсе нет, а движение судна происходят под воздействием ветра достаточно будет просто опустить на дно груз.

Например, достаточно наложить в мешок камней или песок и использовать его как якорь.

Очень хорошо проявил себя отлитый из свинца якорь в виде пирамиды, компактный, не портит ткань ПВХ, успешный вариант. Здесь важна именно сама конструкция, которую гораздо легче вытаскивать, чем просто груз.

В качестве груза многие используют: тормозные чугунные диски, блины от гантелей или штанги, чугунные шары, траки от трактора и т.д, но на мягком грунте эти приспособления будет мёртво затягивать, придётся резать веревку и прощаться со своим якорем.

Но вышеперечисленные якоря не эффективны, в условиях ловли на течении они практически не держат лодку, её будет тащить.

Как сделать якорь незацепляйка своими руками

Для того чтобы надежно заякориться форма якоря должна иметь лапы, такая конструкция называется «кошка». Но потеря такого якоря часто встречающаяся ситуация. Зацепившись лапой за препятствия, находящиеся на дне, происходит обрыв верёвки и вы теряете свой якорь. Поэтому рыбаки постоянно ищут решения, как избежать подобных зацепов.

Совершенно незацепляемых якорей в природе не существует.

Своими руками изготавливают несколько вариантов якоря «незацепляйка».

Само присутствие лап, с заостренными концами уже риск повредить ткань лодки, поэтому многие пытаются доработать уже имеющиеся якоря в наличии, сократить до минимума вероятность повреждения ткани, например, делают закруглёнными лапы.

Один из приёмов придать якорю-кошке способность освобождаться от зацепов – изменить крепление якорной веревки.

Надо прикрепить веревку к низу якоря, там где расположены лапы, а в кольцо веретена, там где должна быть завязана веревка прикрепить леску (проволоку закрутить) и зафиксировать якорный фал, так, чтобы он располагался вдоль всего веретена.

Идея такая: при зацепе, леска (проволока) должна будет порваться, а нижнее крепление веревки поможет сложиться лапам якоря.

В принципе всё уже придумано до нас с вами и самодельные конструкции якорей, это различные модификации уже имеющихся.

Так, например, просты в изготовлении конструкции якорей типа Демфорта или Матросова, они имеют не четыре лапы как у кошки, а две поворачиваемые лопасти-пластины, которые врезаются в грунт.

Если вы при изготовлении такой модели установите на конце цевья небольшой груз, то он будет прижимать якорь ко дну, зацепистость улучшится.

Как сделать плавучий якорь для лодки ПВХ

Плавучий якорь носит ещё одно название – водный парашют, так как его форма напоминает именно это устройство. С ним возможно дрейфовать по течению на лодке без мотора, но при помощи ветра, причём скорость регулируется стропами этого парашюта.

Такой якорь сильно не заглубляется, примерно на 0,5 метра. На быстром течении он будет неэффективен, так как его будет нести вместе с лодкой. На быстром течении используется якорь-волокуша, который тащится за лодкой по дну.

Плавучий якорь рассчитан на лодки ПВХ от 2,5 до 4 м, а его собственный размер будет зависеть от конкретного размера вашего судна. Веревки (стропы) будут регулировать скорость передвижения – надо будет их подтянуть или ослабить.

Конструкция такого якоря – купол. Материалом может служить плотный полиэтилен, синтетическая ткань и т.д. Собственно говоря, от качества материала зависит только срок службы якоря.

Важно при конструировании учесть, что в центре этого парашюта должно быть отверстие 10-15 см, через которое будет выходить беспрепятственно вода, оно должно регулироваться шнуром: больше или меньше.

Общий диаметр купола в зависимости от размеров лодки составит 120-150 см.

По длине круга пришиваются петли, через которые проходит веревка, она и затягивает якорь.
Есть конструкции, которые крепятся на планки. На верхнюю планку привязывают пластиковую бутылку – поплавок, нижнюю делают более тяжелой.

Чем длиннее будет веревка, на которую якорь крепится к лодке, тем он будет эффективнее, Например, длина строп – 1,5 метра, длина веревки 10 метров.

Народная примета: Когда вода прибывает – рыба идет против течения, когда она спадает – рыба скатывается вниз.

Как своими руками сделать якорь для ПВХ лодки

Каждый настоящий рыболов обязан иметь в своём арсенале средство для передвижения по воде. А как известно, нет ни одной лодки без якоря. Ни для кого не секрет, что рыбаки – люди экономные и изобретательные, и для них сделать якорь для ПВХ лодки своими руками не составит проблем, особенно, если подготовить чертёж. Так всегда получается надёжно, практично и дёшево.

Существует несколько вариантов создания самодельных якорей для надувного плавсредства. Все они зарекомендовали себя временем и надёжностью. Самым простым и распространённым из них считается способ Курбатова — простая сварная конструкция якоря. Такое устройство обладает компактными размерами небольшой массой и простотой в изготовлении.

Популярные модели якорей для ПВХ лодок

Без якоря нормально порыбачить на лодке в камышах или поохотится в плавнях вряд ли получиться. Качественное устройство фиксации положения плавсредства на воде удержит надувную лодку на месте при сильном ветре или подводном течении, благодаря чему человек сможет в полной мере насладиться любимым занятием.

Целесообразность использования таких устройств для ПВХ лодок не вызывает ни малейших сомнений, ведь на сегодняшний день не существует других методов надёжной фиксации надувного плавсредства в неподвижном состоянии на воде. При этом рыбаки рассматривают следующие популярные разновидности якорей:

  • якорь-кошка – устройство, максимально популярное среди владельцев ПВХ лодок;
  • устройство Холла;
  • речные грибовидные изделия;
  • система Денфорта – интересная модель, обеспечивающая максимальную надёжность сцепления с грунтом.

Хочется подчеркнуть, что каждый из видов таких устройств для удержания лодки в неподвижном положении на воде обладает как своими достоинствами, так и недостатками.

Но самым главным критерием такого механизма, подходящего для надувных ПВХ лодок, считается компактность и незначительные размеры.

Якорь для лодки ПВХ своими руками по способу Курбатова

Как и любые другие работы, сооружение якоря для надувной лодки начинают со сбора всех расходных материалов, чертежей и инструментов. При этом метод Курбатова подразумевает наличие следующих составляющих:

  • проволока из стали не менее 8 мм в диаметре;
  • стальной лист 3 мм толщины;
  • стальной прут диаметром более 12 мм.

Конструктивно такое изделие состоит из одной лапы и раздвоенного веретена небольших размеров. Такой якорь изготовленый своими руками, для надувной ПВХ лодки отлично удерживает плавсредство 5 метровой длины. При этом для изготовления такой конструкции согласно чертежам существует определённая последовательность действий.

  1. Стальная проволока сгибается по форме веретена кверху, которого приваривают планку.
  2. Планки фиксации и шайбы с помощью сварки соединяют со штоком. Это в первую очередь нужно для развёртывания лапы, на дне, благодаря чему она зацепляется за грунт.
  3. При помощи металлической полосы концы веретена соединяются сваркой. Это позволит поддерживать лапу в рабочем положении.

Полученная конструкция, изготовленная, по способу Курбатова должна весить приблизительно 2 кг. Это позволит удерживать ПВХ лодку на грунте из песка или ила. В случае, когда рыбалка планируется на водоёмах с каменным дном важно предусмотреть присоединение к якорю дополнительной болванки весом 4 кг.

Изготовление якоря-кошки для надувного ПВХ плавсредства

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Свинцовый якорь своими руками

Самое простое устройство для удержания лодки в одном положении на воде, которое не требует особых познаний и чертежей — это конструкция, отлитая из свинца. Итак, делаем якорь своими руками. Для изготовления такого устройства понадобится до 5 кг металла. Пока свинец будет плавиться необходимо подготовить форму будущего изделия.

Жидкий металл заливают в готовую форму. После того как свинец затвердеет, практически готовое изделие изымается из самодельной опалубки и зачищается от наплывов на металле. Затем в штоке высверливается отверстие для крепления верёвки. Для уменьшения сноса лодки при сильном течении в шляпке якоря высверливается несколько отверстий.

Как уберечь якорь от утопления?

Просто изготовить или приобрести хороший якорь далеко не достаточно, нужно уметь правильно его использовать. Фиксация плавсредства в одном положении на воде во время сильных ветров или течении — мероприятие, требующее определённых навыков.

Так как самым популярным устройством для ПВХ лодок является якорь-кошка, то специалисты рекомендуют привязывать подобное приспособление за нижнюю петлю. Для удерживания груза используют тонкую стяжку или верёвку – тогда в случае зацепления за корягу или камень можно резким рывком оборвать верхнее крепление. Самое важное это правильно выбрать диаметр верёвки иначе её придётся обрезать совместно с якорем.

В случае очень сильного течения рекомендовано использование двух изделий установленных на корме и носу плавсредства. При этом лодка должна располагаться строго по течению. В противном случае правильно определить точное нахождение насадки не получиться. Естественно, существует возможность размещения ПВХ лодки и против течения, но в таком случае используют дополнительные утяжелители.

Установка плавсредства вдоль потока реки проводится с заходом против течения слегка выше места дислокации, после чего якорь опускается на дно. Стравливать верёвку необходимо в зависимости от силы течения и веса изделия. При установке лодки на двух якорях второй опускается только после натяжения верёвки по течению.

Как видно, изготовление самодельного якоря для надувной лодки ПВХ не составляет особого труда, а также не требует наличия чертежей и глубоких познаний в данном вопросе. Рациональный подбор массы и материала для изготовления изделия, а также его грамотная установка дают возможность рыболову заниматься своим любимым хобби, а не тратить время на удержание плавсредства в неподвижном состоянии.

Как сделать якорь для лодки?

Без всякого сомнения, якорь для любого плавательного средства является достаточно важным элементом. Якорь – это одно из главных составляющих любой лодки. Достаточно часто случается так, что люди, которые любят рыбалку и все что связано с ней, пользуются совсем не якорем, а каким-то грузом.

Данный груз, как правило, должен подходить по весовой категории, а также по размерам и способу действия. Но стоит отметить, что такой материал крайне некомфортен в использовании. Более того, такой груз может быть еще и не надежным. Исходя из этого, можно сказать, что лучше всего произвести или же приобрести нормальный якорь, который будет соответствовать всем стандартам международного типа.

Как сделать хороший и качественный якорь?

К сожалению, на сегодняшний день в магазинах нет якорей, которые могут полностью покрыть ожидание рыбаков. Следовательно из этого, каждый уважающий себя рыбак стремится самостоятельно произвести якорь. В первую очередь для постройки якоря необходимо знать условия, где он будет применяться. Очень важно знать информацию о грунте. Без всякого сомнения, сделать якорь непосредственно своими руками очень легко, а самое главное просто, особенно если использовать литературу из интернета.

Что нужно знать и помнить перед постройкой якоря?

В первую очередь необходимо знать, что вес того самого якоря должен представлять собой одну десятую часть от веса самой лодки, на которой он будет использоваться. Этот фактор способствует тому, что лодка будет удерживаться в более устойчивом и качественном положении. Более того, необходимо обратить и уделить много внимания тому тросу, который будет прикреплен к лодке и удерживать тот самый якорь.

Специалисты советуют, чтобы данный трос был произведен из синтетической нити. Это обосновывается тем, что он более качественный и продержится гораздо дольше. Длина этой веревки зависит от того, какая будет способность у якоря. То есть, насколько качественно он сможет удержать лодку в одном положении.

Необходимо учитывать и факторы сильных ветров и того подобного. Если владеть данной информацией, можно сделать якорь высокого уровня, а самое главное качественный, очень легко и за короткое время.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Данный якорь не содержит в себе острых углов или же других подобных элементов. Именно за счет этого реальность повредить надувную лодку достаточно минимальная.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

Якорь сварного типа

Самым обыкновенным якорем данного типа является якорь под названием «Кошка». В принципе от названия становится понятны его суть и принцип. У него присутствуют четыре так называемых лапы.

Такой якорь можно произвести из обыкновенной арматуры. На так называемые лапы данного якоря привариваются специальные пластины определенной формы, для того чтобы лучше держалось. Если не использовать подобные пластины, то якорь будет крайне плохо держать лодку на грунте. Особенно если там вообще не за что ухватиться. Также специалисты рекомендуют использовать дополнительный груз.

Необходимо помнить, что можно произвести якорь всего с двумя непосредственными лапами. Но в подобном случае необходимо будет приварить специальный штырь по центру самого якоря. С помощью него якорь сможет расположиться на дне правильно. Но, а в случае если его не будет, те две лапы ничего не смогут сделать. Они просто будут скользить по дну. Подобные якоря специалисты называют адмиралтейскими.

Необходимо помнить и понимать, что для того чтобы изготовить якорь своими собственными руками, необходимо совсем не много усилий и предметов. Материалов при постройке абсолютно любого якоря потребуется минимальное количество.

Примеры самодельных якорей

Видео о том, как сделать простейший якорь для лодки

Якорь для лодки – пвх, корпусной, резиновой

Какой следует выбрать якорь для лодки, чтобы это устройство было надёжным и безопасным во время рыбалки и туристических походов?

Снаряжение лодки прочным, надёжным и удобным якорем является одним из слагаемых успеха на рыбалке. И здесь можно привести простой пример, как ненадёжный якорь может помешать ловле рыбы. Иногда случается, что только дали течение, после того как открыли затворы ГЭС, как начинается отличная рыбалка. Идёт лещ и язь. Рыба до этого сонно дремала в неподвижной воде Волги, поскольку привыкла кормиться на течении. И в самый разгар успешной рыбалки лодка вдруг одним боком уходит по течению, а лески двух «кольцовок» моментально переплетаются между собой, поскольку лодка встала чуть ли не по течению реки. Устанавливалась же она поперёк течения на двух якорях. И, можно сказать, рыбалка испорчена. Самодельный якорь из металлической чушки с приваренными прутками не выдержал напора течения и один из прутков-лап, видимо, разогнулся. Утренний клёв после того как дали течение нередко бывает коротким. И пока рыболов сматывает снасти, выравнивается на растяжках-тросах, ждёт, когда лодка встанет в устойчивое положение, клёв может закончиться. Кроме того, если до этого из кормушек уже успела вымыться часть прикормки, и на дне образовалось кормовое пятно, то теперь всё начинается заново. И когда ещё подойдёт рыба, неизвестно. Другим фактором ослабления или прекращения клёва может быть смена места. Если до этого снасти удачно были установлены рядом с камнем или корягой на дне, где держалась рыба, то теперь новое место может оказаться ровным песчаным плато без каких-либо изменений рельефа дна. Рыба обычно проходит такие места, не задерживаясь.

Получается, что просто подвесить на шнур что-то тяжёлое с приваренной арматурой не всегда является оптимальным вариантом. И это так.

Якорь для лодки на умеренном течении

На умеренном течении простейший якорь весом около 5-6 кг из металлического стержня с приваренными лапами из арматуры может работать без осложнений. Во время ловли на не очень сильном течении подобное устройство, которое называют «кошкой», работает вполне сносно. Если же «кошка» зацепится, когда надо идти домой, то бывает достаточно сильных рывков, чтобы разогнулась лапа, зацепившаяся за дно. Если не удаётся сдёрнуть руками, то поможет мотор. А разогнутую лапу потом обычно возвращают в первоначальное положение, отогнув в сторону цевья. Но на мощном течении у правого обрывистого берега Волги такой якорь будет, скорее всего, ненадёжным.

Якорь для лодки на любом течении

Другой крайностью можно назвать ситуацию, когда прочный сварной якорь по принципу «адмиралтейского» якоря или подобных морских устройств отлично держит тяжёлую лодку на любом течении, но когда требуется сняться с места, такой якорь иногда не даёт это сделать. Он может мёртво зацепиться на дне за камни или ствол морёного топляка. И тогда можно видеть, как рыболовы довольно долго дёргают зацепившийся на дне якорь, уходя на моторе то вниз по течению, то – вверх, то – влево и вправо. И такие спасательные операции по выемке якоря иногда длятся довольно долго.

Какой же якорь следует выбрать для лодки, чтобы это устройство было надёжным и безопасным во время рыбалки и туристических походов?

Якорь для резиновой и пвх лодки

С точки зрения безопасности для резиновой лодки и лодки ПВХ таким якорем может стать устройство в виде гриба. Грибовидный якорь не имеет острых колющих элементов и представляет собой металлический гриб, покрытый к тому же ещё и плёнкой из ПВХ, что делает такой якорь совершенно безопасным для надувных лодок. Он работает по принципу присоски, чему служат отверстия на нижней части шляпки «гриба». Якорь уверенно держит лодку и легко высвобождается из зацепов за счёт своей круглой формы. Его недостатком является не всегда надёжное закрепление на дне, но такое бывает не часто, а полная безопасность компенсирует этот недостаток.

Якорь для металлических корпусных лодок

Наиболее популярным якорем для металлических корпусных лодок является якорь под названием «Непотеряйка». Его действительно трудно оставить на дне где-нибудь в гряде камней, как бывает с другими якорями. Поэтому заводские модели этой конструкции стали предметом копирования и российские умельцы научились изготавливать такие якоря.

Этот якорь является модификацией морского якоря Денфорта. А для выемки его из грунта используются подвижные лапы или кольцо для крепления фала. При обратном движении кольцо уходит вниз, и якорь свободно высвобождается из зацепа.

Поделись с друзьями!

Чертеж якоря лодки в GetDrawings
