Сигнализатор для донки своими руками

Простейший сигнализатор состоит из трех основных элементов:

  • Ось – проволока толщиной до одного миллиметра.
  • Тело – старый поплавок, капсула от киндер-сюрприза, выточенная из твердого пенопласта заготовка, пробка от бутылки.
  • Трубка – от коктейлей, от соков, от флажков, авторучек и тому подобное.

Материалы для сигнализатора

Подбираем материалы для изготовления нашего сигнализатора.

Выбранные материалы

Просверливаем в теле поплавка сквозное отверстие для пропуска проволочной оси. От длинной трубки отрезаем отрезок в три сантиметра.

Надеваем на ось последовательно короткую трубку, тело сигнализатора, длинную трубку.

Элементы сигнализатора на оси

На заднем конце проволоки изготавливаем петлю для крепления к кольцу донного удилища. В случае применения жесткой проволоки, для удобства изготовления сигнализатора, следует отжечь ее на огне. Для удобства загиб проволоке лучше производить на оправке из трубки диаметров в сантиметр или чуть более.

Загиб заднего конца

Сдвинув все элементы изделия к заднему концу, начинаем выполнять загиб переднего конца оси. Эта петля должна находиться в плоскости, перпендикулярной плоскости заднего загиба. Диаметр передней петли может быть немного большим, чем у задней, и составлять примерно два сантиметра.

Петля должна входить в переднюю трубочку примерно на один сантиметр. Более длинный отрезок будет неудобно вставлять в трубочку, более короткий будет постоянно вылетать из нее.

Передний загиб

Доработка для ночной рыбалки

Для рыбалки в ночное время удобно использовать химические стеклянные светлячки. Для их использования к телу сигнализатора приклеиваем водостойким клеем силиконовую трубочку. Эта трубочка входит в комплект со светлячками.

Трубочка для светлячков

Вот таким образом светлячок крепится на теле сигнализатора.

Сигнализатор поклевки со светлячком

Окончательный вид сигнализатора представлен на следующем снимке.

Готовая рыболовная самоделка

К доночной удочке сигнализатор можно прикрепить двумя способами: на промежуточные кольца и на тюльпан. Чем дальше отстоит сигнализатор от катушки, тем чувствительнее он передает поклевки. К кольцу бланка сигнализатор крепится задним концом, а через переднюю петлю пропускается рабочая леска.

Крепление на удилище донки за кольцо

Крепление к тюльпану удочки для донной рыбалки

Использование на рыбалке

Сигнализатор подвешивается под углом в сорок пять градусов, что достигается натяжением, либо ослаблением лески, само удилище при этом должно своей вершинкой быть направлено в точку заброса и принимать горизонтальное или близкое к нему положение.

Теперь при поклевке рыбы от берега, сигнализатор поднимется к бланку, а при движении трофея к берегу – опустится.

Достоинства и недостатки данной самоделки

Сигнализатор по чуткости уступает квивертипу фидерного удилища или боковому кивку, неудобно его использовать на водоемах с течением. В основном им оснащаются донки для рыбалки в стоячих водоемах.

Благодаря своему крупному телу данный сигнализатор часто становится единственной альтернативой для рыбаков с ослабленным зрением. Кроме этого, к нему удобно подвешивать колокольчики, которые при поклевке подадут еще и звуковой сигнал рыболову.

Поляков Юрий Николаевич – Специально для сайта Самоделки для рыбалки, Нижний Новгород, Россия

Электронный сигнализатор поклевки своими руками

Поклевку судака или щуки невозможно спутать  с поклевкой прочих рыб. Она выделяется энергичностью, связанная с выработанным инстинктом погони за добычей.

Бывалые любители рыбной ловли для выявления поклевки мастерят из рыболовной лески своеобразную петлю, которую крепят на удочке при помощи зажима. Петля способна выпрямится и выскочить из зажима только при довольно большом натяжении лески. В данной статье рассмотрим оригинальный электронный сигнализатор поклевки своими руками, который может сразу информировать рыболова при помощи акустического сигнала о четкой поклевке.

Описание схемы электронного сигнализатора поклевки

В электронном сигнализаторе реализована возможность регулирования продолжительности звукового сигнала. Работа сигнализатора организована на фиксации момента, когда леска проходит между двумя сомкнутыми контактами. В момент прохождения лески между этими контактами происходит кратковременное размыкание. Данное размыкание фиксирует электронная схема сигнализатора и подает акустический сигнал заданной продолжительности.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Пластинами датчика могут быть упругие контакты электромагнитного реле. Данные контакты подключены в цепи делителя напряжения на R1, R2. При замкнутом датчике напряжение на входе 6 микросхемы DD1 близко к напряжению питания, поскольку сопротивление R2 больше R1. При кратковременном размыкании пластин датчика, на вход 6  DD1 поступает импульс запускающий одновибратор. Время работы одновибратора зависит от элементов C1, R3, R4.

Генератор низкой частоты выполнен на мультивибраторе состоящий из элементов  DD2.1 и DD2.2. Элементы DD2. 3 и DD2.4 предназначены для усиления напряжения для работы пьезоизлучателя. Подстроичный резистор R7 помогает подстроить частоту работы мультивибратора на резонансную частоту пьезоизлучателя, для получения наибольшей громкости звучания электронного сигнализатора.

Источник: «Электронные устройства для рыбалки»,  Изабель Г.

Электронный сигнализатор поклевки своими руками – Охота и рыбалка – 29 ноября – 43058253905

Устройство, которое я сконструировал, отличается компактностью, чувствительностью, простотой в изготовлении, весит менее 400 граммов, приводится в действие после заброса снасти всего за несколько секунд (рис. 1).

Рис. 1. Общий вид снасти с электронным сигнализатором: 1 — удилище; 2 — катушка; 3 — пропускные кольца; 4 — сигнализатор поклевки; 5 — подставка для удилища; 6 — вспомогательная леска для сигнализатора поклевки; 7 — клипса; 8 — основная леска.

Сигнализатором можно пользоваться в любое время суток, волна и ветер ему тоже не помеха. Работает в режиме “Звук” и “Свет” — это удобно, если ловля идет на несколько рядом расположенных донных удочек, каждая из которых оснащена индивидуальным сигнализатором. При этом не нужны провода связи, дополнительные штекерные разъемы, штепсели и т. д. Загудит сирена (зуммер) — есть поклевка, а на какой удочке — подскажет световой сигнал.

Рис. 2. Электрическая схема сигнализатора поклевки: V1 — транзистор МП-26Б; V2 — транзистор МП-37Б; R — резистор 300—680 Ом; Тлф — телефонный капсюль ТК-67; L — сигнальная лампочка 35 В и 0,36 A; S — геркон КЭМ-1; Е — магнит; В — батарейка питания КБС 4,5 В; Т — тумблер.

Корпусом сигнализатора служит пластмассовая коробочка размером 92 х 30 х 144 миллиметра, в ней свободно размещаются все его детали.

В крышке надо просверлить отверстия для лучшей звукопроницаемости. Электрическая схема показана на рис. 2. Капсюль головного телефона ТК-67 можно заменить на ДЭМ-4М, ДМШ, ДЭМШ-2. Сопротивление его постоянному току не должно превышать 250 Ом. Вместо геркона КЭМ-6 можно использовать КЭМ-1.

Датчик клева в устройстве состоит из герметического контакта (геркона) S, приклеенного к пружинящей пластине (можно вырезать из козырька для форменной фуражки), и магнита Е (кусочек сердечника от малогабаритного динамика). Участок пружинящей пластины под герконом обматывают тонкой изолентой, а сам геркон прикрепляют к пластине нитками (рис. 3).

Рис. 3. Пластина с герконом: 1 — колечко; 2 и 4 — обмотка из ниток; 3 — выводы геркона; 5 — геркон; 6 — изоляционная лента; 7 — пружинящая пластина; 8 — уголок для крепления пластины; 9 — винты; 10—отверстие для крепления уголка с пластиной к корпусу сигнализатора.

Рис. 4. Пластина с магнитом: 1 — жестяная пластина; 2 — магнит; 3 — изоляционная лента или обмотка из ниток; 4 — прорезь под крепежный винт.

Важно правильно найти место для магнита. Для этого его приматывают к тонкой железной пластине нитками или тонкой изолентой, а на другом конце делают прорезь под крепежный винт (рис. 4). После установки пружинящей пластины с герконом в корпусе сигнализатора следует перемещать магнит вдоль боковой стороны коробочки и определить такое его положение, при котором геркон срабатывает. Это можно определить по свечению лампочки или зуммеру из капсюля головного телефона, если устройство уже смонтировано.

На пружинящей пластине выше геркона нитками прикрепляют колечко, а напротив него в боковой стенке коробочки просверливают отверстие, через которое пропускают отрезок вспомогательной лески диаметром 0,4 миллиметра. Один ее конец привязывается к колечку, а другой — к клипсе (можно взять бельевую прищепку), которую на рыбалке подсоединяют к основной леске. При подсечке клипса свободно снимается и устройство не мешает вываживанию рыбы.

При поклевке основная леска натягивается, сила потяжки передается на пружинящую пластину с герконом, который оказывается в зоне действия магнита; происходит включение цепи генератора, раздается сирена (зуммер), включается сигнальная лампочка. Вместо лампы накаливания можно применить любой светодиод, но в солнечную погоду его свечение малозаметно.

Рис. 5. Примерное расположение деталей сигнализатора в корпусе: 1 — тумблер; 2 — сигнальная лампочка; 3 — телефонный капсюль; 4 — батарейка питания; 5 — уголок для крепления пружинящей пластины; 6 — плата с радиодеталями; 7 — кронштейн с отверстиями для крепления сигнализатора к подставке удилища; 8 — основная леска; 9 — колечко; 10—пружинящая пластина; 11 — геркон; 12 — пластина с магнитом.

При компоновке сигнализатора (рис. 5) геркон и пластину с магнитом надо поставить ближе друг к другу, тогда геркон будет легче срабатывать. Чтобы при транспортировке сигнализатор самопроизвольно не включался, на корпусе ставят тумблер. Подставкой для удилища может служить часть лыжной палки, отрезок трубки от раскладушки и т. д. В ней просверливают два отверстия для крепления сигнализатора.

А. СУХОРУКОВ г. Елец Липецкой обл.

(Рыболов № 2 / 1994 г. )

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Электронный сигнализатор поклёвки. | Мастер Винтик. Всё своими руками!

Добавил: Master,Дата: 22 Май 2012



Устройство, которое я сконструировал, отличается компактностью, чувствительностью, простотой в изготовлении, весит менее 400 граммов, приводится в действие после заброса снасти всего за несколько секунд (рис. 1).

Рис.1. Общий вид снасти с электронным сигнализатором: 1— удилище; 2— катушка; 3— пропускные кольца; 4— сигнализатор поклевки; 5— подставка для удилища; 6— вспомогательная леска для сигнализатора поклевки; 7— клипса; 8— основная леска.

Сигнализатором можно пользоваться в любое время суток, волна и ветер ему тоже не помеха. Работает в режиме “Звук” и “Свет” — это удобно, если ловля идет на несколько рядом расположенных донных удочек, каждая из которых оснащена индивидуальным сигнализатором. При этом не нужны провода связи, дополнительные штекерные разъемы, штепсели и т. д. Загудит сирена (зуммер) — есть поклевка, а на какой удочке — подскажет световой сигнал.

Рис.2. Электрическая схема сигнализатора поклевки: V1— транзистор МП-26Б; V2— транзистор МП-37Б; R— резистор 300—680 Ом; Тлф— телефонный капсюль ТК-67; L— сигнальная лампочка 35 В и 0,36 A; S— геркон КЭМ-1; Е— магнит; В— батарейка питания КБС 4,5 В; Т— тумблер.

Корпусом сигнализатора служит пластмассовая коробочка размером 92 х 30 х 144 миллиметра, в ней свободно размещаются все его детали. В крышке надо просверлить отверстия для лучшей звукопроницаемости. Электрическая схема показана на рис. 2. Капсюль головного телефона ТК-67 можно заменить на ДЭМ-4М, ДМШ, ДЭМШ-2. Сопротивление его постоянному току не должно превышать 250 Ом. Вместо геркона КЭМ-6 можно использовать КЭМ-1.

Датчик клева в устройстве состоит из герметического контакта (геркона) S, приклеенного к пружинящей пластине (можно вырезать из козырька для форменной фуражки), и магнита Е (кусочек сердечника от малогабаритного динамика). Участок пружинящей пластины под герконом обматывают тонкой изолентой, а сам геркон прикрепляют к пластине нитками (рис. 3).

Важно правильно найти место для магнита. Для этого его приматывают к тонкой железной пластине нитками или тонкой изолентой, а на другом конце делают прорезь под крепежный винт (рис. 4). После установки пружинящей пластины с герконом в корпусе сигнализатора следует перемещать магнит вдоль боковой стороны коробочки и определить такое его положение, при котором геркон срабатывает. Это можно определить по свечению лампочки или зуммеру из капсюля головного телефона, если устройство уже смонтировано.

На пружинящей пластине выше геркона нитками прикрепляют колечко, а напротив него в боковой стенке коробочки просверливают отверстие, через которое пропускают отрезок вспомогательной лески диаметром 0,4 миллиметра. Один ее конец привязывается к колечку, а другой — к клипсе (можно взять бельевую прищепку), которую на рыбалке подсоединяют к основной леске. При подсечке клипса свободно снимается и устройство не мешает вываживанию рыбы.

При поклевке основная леска натягивается, сила потяжки передается на пружинящую пластину с герконом, который оказывается в зоне действия магнита; происходит включение цепи генератора, раздается сирена (зуммер), включается сигнальная лампочка. Вместо лампы накаливания можно применить любой светодиод, но в солнечную погоду его свечение малозаметно.

Рис.3. Пластина с герконом: 1— колечко; 2 и 4— обмотка из ниток; 3— выводы геркона; 5— геркон; 6— изоляционная лента; 7— пружинящая пластина; 8— уголок для крепления пластины; 9— винты; 10— отверстие для крепления уголка с пластиной к корпусу сигнализатора.

Рис.4. Пластина с магнитом: 1— жестяная пластина; 2— магнит; 3— изоляционная лента или обмотка из ниток; 4— прорезь под крепежный винт.

Рис.5. Примерное расположение деталей сигнализатора в корпусе: 1— тумблер; 2— сигнальная лампочка; 3— телефонный капсюль; 4— батарейка питания; 5— уголок для крепления пружинящей пластины; 6— плата с радиодеталями; 7— кронштейн с отверстиями для крепления сигнализатора к подставке удилища; 8— основная леска; 9— колечко; 10— пружинящая пластина; 11— геркон; 12— пластина с магнитом.

При компоновке сигнализатора (рис. 5) геркон и пластину с магнитом надо поставить ближе друг к другу, тогда геркон будет легче срабатывать. Чтобы при транспортировке сигнализатор самопроизвольно не включался, на корпусе ставят тумблер. Подставкой для удилища может служить часть лыжной палки, отрезок трубки от раскладушки и т. д. В ней просверливают два отверстия для крепления сигнализатора.

А. Сухоруков

Источник: Рыболов № 2, 1994 г.

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

  • Как сделать милицейскую сирену?

    • Полицейская «крякалка» с «мигалкой» своими руками на PIC контроллере

    Для озвучивания детских игрушек, мотоциклов и машин на аккумуляторах предлагаю вам сделать простую схему звукового устройства, имитирующего сигнал «Милицейской сирены». Схема простая, содержит небольшое количество деталей и не требует настройки. Её не трудно собрать, заказать прошитые микроконтроллеры можно по ссылке в конце статьи.

    Подробнее…

  • Схема автомобильного радара-детектора.
    • Схема антирадара.

    Подробнее…

  • Мелодичный звонок для стационарного телефона

    • Звонок на MC34017 для телефона, двери, устройств…

    Далеко не во всех стационарных телефонных аппаратах бывают красивые и мелодичные звонки. Если в вашем телефоне резкий и громкий звонок, а в некоторых экземплярах остались ещё и механические с чашечками, то можно это дело исправить. По приведённой ниже простой схеме собрать на одной МС34017 красивый мелодичный звонок.

    Подробнее…

Популярность: 22 420 просм.

Изготовление сигнализаторов поклевки для фидера своими руками

Принципиально различные способы вылова рыб привело к тому, что усовершенствования снастей приобретает все новые видоизменения. Идея использовать различные типы сигнализаторов и приспособлений для подсекания клева рыб далеко не нова.

Различные технологии сигнализаторов используются рыбаками издавна, часто самодельного производства, они, тем не менее, мало в чем уступают от заводских аналогов, а в кое-чем даже качественнее и эффективнее.

Вылов рыбы с применением принципа фидера по многим причинам более популяризирован среди рыбаков:

  • Отсутствует утомляющий фактор в сравнении с рыбалкой спиннингом или в нахлыст.
  • Возможность вылова в ночное время.
  • Совмещение с другими видами рыбалки и возможностью использовать одновременно несколько снастей.

Как сделать сигнализатор поклевки для фидера?

Применения фидера во время лова можно существенно усовершенствовать с использованием различных по принципу действия сигнализаторов клева.

Сигнализаторы имеют отличие по принципу работы в момент, когда рыба активно интересуется наживкой, при этом рыбакам не всегда обязательно визуально наблюдать за снастью, характер и силу клева можно услышать.

Наиболее популярные сигнализаторы разделяют на две категории:

  • Звуковые. Основное отличие состоит в принципе работы с использованиемразличных шумовых эффектов (колокольчики различной тональности и громкости подачи звука). Сигнализаторы имеют несколько форм изготовления, в том числе и самодельных.
  • Видимые. Отличаются по фактору использования: в светлое время суток и при вылове в темноте.

Имеются приспособления, которые одновременно сигнализируют с помощи подачи обоих видов сигналов: звука и светового излучения.

Множество приспособлений не потребует значительных затрат финансов, и они просты по форме изготовления. Материал, используемый умельцы доступный в приобретении, несложный в обработке.

Сигнализатор поклевки для фидера своими руками

Фидером является не сложная по изготовлению снасть, которая напоминает обычную удочку и главным отличием является отсутствием грузила. Его роль выполняет специальная кормушка фидер, которая очень удобна в вылове в местах сильного течения, где обычные снасти сносит, или для донного вылова.

Рыбак имеет возможность для одновременного использования несколько снастей, что увеличивает эффективность рыбалки.

Если снасти устанавливаются на значительном отдалении друг от друга, применение сигнализаторов клева позволит рыбаку вовремя отреагировать на клев рыбы одного из фидера.

Для удобства использования сигнализаторов рыбаки используют различные модели приборов, которые вполне доступны для изготовления в домашних условиях.

Финансовые затраты зависят от качества материала и применяемой технологии в изготовлении.

Самые простейшие модели колокольчиков, поплавков, кивков и других видов сигнализаторов, возможно не потребуют для изготовления затрат, так как вполне могут иметься в наличие.

Изготавливая сигнализаторы, рыбаки сами выбирают, какой из принципов работы им наиболее подходит – визуальное наблюдение, или подача сигнала с помощью звука.

Сигнализаторы для глаз

Сигнализаторы работают по принципу визуального наблюдения за ходом клева. Рыбаки сами выбирают модели, к которым больше привыкли.

Разделяя приспособления по типам, можно выделить основные модели, наиболее популярных среди рыбаков:

  • Кивки. Несложный и быстрый по изготовлению сигнализатор, который закрепляется к концу фидера. Модель проста в монтаже на снасть, не требует больших затрат денег и времени.
  • Поплавки. Единственная сложность в изготовлении: нужен точный расчет соотношения веса поплавка к фидерной части. Время нужное для изготовления и затраты по финансам самые минимальные.
  • Трубочки из фольги. Самое простое и дешевое приспособление из всех типов сигнализаторов. Не требует специальных затрат и изготавливается за 10 минут.
  • Светлячки. Очень удобная модель сигнализатора для вылова рыбы в темное время суток. Изготовление прибора несложное, финансовые расходы небольшие.

Разные по принципу действия модели позволяют рыбачить в различном формате погодных условий и времени суток.

Простые звуковые сигнализаторы

Существует несколько несложных как в самостоятельном изготовлении, так и в дальнейшем их использовании сигнализаторов, которые с помощью звука подают рыбаку информацию о характеристике и силе клева.

Крепление прибора зависит от качества и принципа приспособления.

В роли сигнализатором можно использовать:

  • Разновидность погремушек.
  • Колокольчики.
  • Шумовые трещотки и подобные им предметы.

Принцип действия сигнализатора построен на совокупности видов крепления устройства к концу фидерной части и его шумового эффекта во время момента колебания, произведенного от рывка рыбы в процессе поклевки.

Предметом в использовании для создания звука во время клева может быть различные по форме колокольчики или погремушки.

Боковой сигнализатор поклевки для фидера

Конструкция бокового сигнализатора поклевки во многом напоминает работу другого устройства – кивка.

Принцип действия основан на использовании пружинистого материала (пластик или металл), который закрепляется к бланку снасти.

Отличия прибора по монтажу состоит в том, что на промежутке между первым кольцом фидера и катушкой располагается сам сигнализатор.

С противоположного от фидера конца закрепляется крючок, в этой части укладывается леска после забрасывания снасти.

Длина лески для закрепления сигнализатора составляет 15-20 см.

Еще одна особенность расположения сигнализатора: он крепится на снасть под углом в 90 градусов по соотношению к бланку. В момент клева леска натягивается параллельно положению снасти.

Электронные сигнализаторы поклевки

В зависимости от возможностей и способностей, рыбаки изготавливают сигнализаторы, которые используют принцип выключателей, или реле.Народные умельцы иногда поражают сложностью самодельных электронных приборов и качеством их работы.

В момент поклевки леска при натягивании может замыкать контакты прибора, или наоборот размыкать их. Сигнализатор может использовать два вида оповещения о клеве: световой и звуковой, часто эти разновидности совмещаются для удобства в эксплуатации.

Некоторые умельцы создают весьма оригинальные приборы, имитирующие звуки лягушек, певчих птиц, которые не пугают своим шумом во время клева рыбу.

Принцип действия

Все сигнализаторы клева похожи по принципу работы, отличия если и есть, то они чисто технические: установка прибора, способ подачи сигнала, его разновидности.

Останавливаясь более подробно на каждом из них, описание работы каждого будет выглядеть следующим образом:

Поплавок

Приспособление не сложно в самостоятельном изготовлении. Потребуется поплавок заводского изготовления, или из пенопласта высокого по качеству плотности.

Вес поплавка должен соответствовать весу кормушки, такое соотношение позволить сигнализатору находится в воде в частичном погружении, только тогда от него будет максимальная польза во время рыбалки.

Леска должна иметь стопорящий элемент для закрепления поплавка (петля, кембрик), принцип вылова построен на конструктивности вылова обычной удочки с поплавком.

Кивок

Сигнализатор работает благодаря пружинистости материала, который применяется для изготовления. Рыболовы для изготовления используют или стальную проволоку, или витые пружины.

К снасти с помощью резиновых или полимерных трубок сигнализатор закрепляется таким образом, чтобы его можно было регулировать. Для того чтобы кивок при забрасывании не слетел, он закрепляется жестким способом.

Во время поклевки в зависимости от длины и жесткости кивка леска, продетая через кольцо,может иметь различную степень механических изгибов. Принцип работы позаимствован из конструкции зимних удочек.

Светлячок

Закрепленный на вершине фидера в отверстие ушек, с помощью обычной прищепки или канцелярского зажима «лягушки», в качестве сигнализатора может служить простейший рыболовный светлячок.

Это приспособление продается в большом разнообразии по форме изготовлению во всех рыболовных магазинах. При каждом забросе во избежание потери сигнализатора рекомендуется светлячок снять.

В зависимости от чувствительности, светлячок может по-разному реагировать своим срабатыванием во время клева.

Трубочка из фольги

Сигнализатор самый простой как по изготовлению, так и по принципу работы. Требуемое время для изготовления самое минимальное, а с учетом отсутствия затрат на прибор еще и популярным.

Сигнализатор устанавливается путем продевания через оснастку снасти таким образом, чтобы трубка находилась между катушкой и первым кольцом. Забросив и установив фидер, трубка смещается ближе к катушке, частично свободносвисая.

Для изготовления потребуется небольшая по длине алюминиевая трубка, скотч и немного фольги, которую плотно накручивают на трубку. Леску продевают в изготовленную трубку и закрепляют под углом на небольшом расстоянии от катушки спиннинга.

Принцип срабатывания сигнализатора простой:

  1. Во время натягивания лески трубка выравнивается параллельно бланка снасти.
  2. В свободном положении сигнализатор немного провисает, но путем огрузки можно отрегулировать сигнализатор в нужном положении.

Правильный колокольчик

При изготовлении этого вида сигнализатора можно сразу сделать поправку: сам колокольчик делать не обязательно, он стоит копейки, а изобилие различных вариантов имеется в каждом магазине для рыбалки.

Можно и самостоятельно изготовить колокольчик из гильз патронов, металлических трубочек различной тональности, или из другого материала, издающего нужный по тональности звук.

В этом сигнализаторе более важная часть составляет монтаж прибора на фидер, самый простой вариант закрепление колокольчика на вершине снасти, но он не очень практичен при выуживании рыбы из реки: леска может стопориться, или слететь сам сигнализатор.

Вариантов установок есть несколько, рыбаки сами определяют приемлемость каждого из них для ловли, но самым эффективным является сигнализатор имеющий название «правильный колокольчик».

Устройство

«Правильный колокольчик» является звуковым сигнализатором, с помощью которого можно одновременно вылавливать рыбу несколькими спиннингами.

Устройство прибора очень простое, но надежное и удобное:

  1. Небольшая часть обычного резинового жгута закрепляется к основе подставки фидера.
  2. Требуемое расстояние от вершины около 20 см.
  3. На колокольчике закрепляется проволочный крючок, а сам сигнализатор устанавливается с помощью прищепки к жгуту.
  4. Выполнив заброс фидера, его укладывают на подставку.
  5. Крючок колокольчика должен соприкасаться с леской в районе расположения катушки таким образом, чтобы резинка имела немного натяжки.

Принцип работы очень прост: натяжение лески при поклевке приводит в движение с помощью крючка колокольчик, заставляя его звенеть.

Эта разновидность сигнализатора удобна тем, что при подсекании клева прибор не требует снятия, что выгодно по времени.

Еще один момент: при забросе снасти исключена потеря сигнализатора, так как он устанавливается после заброса. Сигнализатор с помощью регулировки подставки фидера можно устанавливать на самых выгодных позициях по высоте.

Изготовление

Индикатор настолько прост в изготовлении, что это возможно прямо на рыбалке.

Из материала потребуется минимум элементов и расходов финансов:

  1. Небольшой кусок стальной проволоки (не очень жесткой и толстой).
  2. Один медицинский резиновый жгут.
  3. Немного изоленты (для закрепления одного из конца жгута).
  4. Канцелярская или обычная прищепка.

Сигнализаторы клева рыбы своими руками по многим причинам более приемлемы в использовании, чем покупные.

Часто именитые приборы выходят из строя при падении, намокании, резких рывках при клеве, тогда как самодельные сигнализаторы поддаются отладке в процессе вылова рыбы.

Дешевые китайские приспособления часто ломаются еще до того, как рыбак пытается их установить.

Еще одно условие, которое не для всех категорий рыбаков приемлемо: высокая цена качественных приспособлений для вылова, тогда как самостоятельное изготовление не потребует дополнительных финансовых затрат, а эффективность в принципе одна и та же: рыбак вовремя оповещен клевом рыбы на его снастях.

Индикатор поклевки | Форум Электроники (Схемы, Проекты и Микроконтроллеры)

Андрей,

какова конечная цель этого проекта? Это для того, чтобы пробудить интерес к электронике и с гордостью использовать что-то, сделанное своими руками, или просто «заполучить» электронный индикатор?

Причина, по которой я спрашиваю, заключается в том, что на рынке уже имеется множество электронных индикаторов, уже опробованных и испытанных, водонепроницаемых, компактных и, возможно, более дешевых, чем розничная стоимость отдельных компонентов на вашем рынке.

Европейский рыболовный рынок наводнен электронными индикаторами поклевки с регулируемой чувствительностью/громкостью/тоном, начиная от простых зуммеров, которые активируются просто при обучении лески и движении руки, до промежуточных моделей, которые активируются при прохождении лески через ролик и активация магнита / геркона или оптопрерывателя, к многоканальным беспроводным индикаторам, которые передают на отдельный приемник и запускаются вибрациями от линии, проходящей через сенсорную палочку.

Первый пример способен регистрировать поклевку только тогда, когда рыба стягивает леску с катушки. Другие экземпляры способны регистрировать поклевки не только тогда, когда рыба убирает леску с кончика удилища, но и при использовании в сочетании с каким-либо грузом между индикатором и катушкой, и могут указывать на поклевку, когда рыба делает беги” к стержню. В этой ситуации вес приманки/легера перемещается, леска ослабевает, а дополнительный груз запускает индикатор в обратном направлении.

Поклевка на леску, когда рыба просто задевает леску, часто может происходить и приводит к однократному срабатыванию, поэтому большинство индикаторов имеют встроенную функцию фиксации, которая включает светодиод примерно на 30 секунд. Это позволяет вам быть готовым к тому, что рыба действительно клюнет на наживку и убежит, кроме правильного удилища.

Если вы разрабатываете индикатор для себя или для рынка, примите во внимание описанные выше ситуации и подумайте о настройке микроконтроллера, который обеспечит гораздо большую гибкость. … При использовании нескольких удочек должен быть хотя бы один метод различения между ними, а регулируемый тон предпочтительнее визуальной идентификации, особенно при дневном свете. В ночное время визуальная (светодиодная) опция считается преимуществом, так как позволяет определить приблизительное положение удилища. В сочетании они могут быть весьма мощными.

Регулируемая чувствительность также может оказаться весьма полезной в различных погодных/рыболовных условиях – безветренный день на озере может позволить себе гораздо более высокую чувствительность, чем ветреный день на быстротекущей реке, где каждый порыв ветра или бросок течения может привести к ложным срабатываниям. -триггеры.

Возможно, вы уже знаете большую часть, если не все, из вышеперечисленного…

Нужен ли сигнализатор поклевки для ловли карпа? (Полное руководство)

Вам нужен сигнализатор поклевки для ловли карпа?  Если вы новичок в ловле карпа, одна из самых сложных задач – определить, клюет ли рыба на вашу наживку. прислушиваясь к тонким движениям в воде, которые указывают на поклевку.

Проблема с использованием этих подходов заключается в том, что ими может быть сложно овладеть, и потребуется некоторая практика, прежде чем вы освоите их.

Сигнализатор поклевки решает эту проблему, поскольку позволяет вам слышать, когда рыба клюет наживку, поэтому вам не нужно полагаться на другие органы чувств, такие как осязание или зрение.

Это дает новичкам преимущество перед более опытными рыболовами, потому что они будут знать, что происходит, даже не имея опыта обнаружения легкого движения своих лесок и удилищ.

Лучшие комплекты сигнализаторов поклевки на 2021 год (5 лучших сигнализаторов для ловли карпа)

Что такое сигнализатор поклевки при ловле карпа и как он работает?

Сигнализатор поклевки — это устройство, которое позволяет узнать, когда рыба клюнула на вашу наживку во время ловли на кошку или карпа.

У них разные стили, но все они работают, измеряя изменения давления. Эти приспособления можно прикрепить к самому удилищу, что упрощает задачу для рыболовов, поскольку им не нужно постоянно класть их обратно в карманы, когда они клюют.

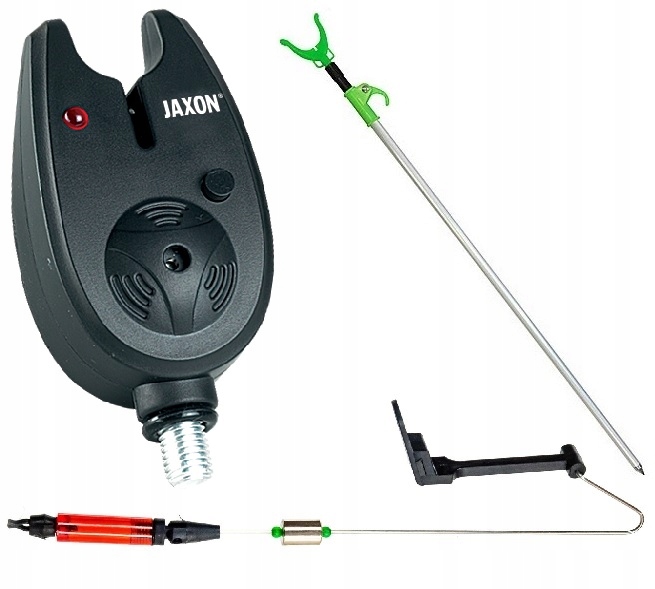

Сигнализатор поклевки состоит из двух частей: насадки для удилища и приемника. Насадка для удочки либо вставляется в конец вашей удочки, либо крепится рядом с ней с помощью магнитов.

Эта деталь измеряет изменения давления, что позволяет узнать, клюет ли сом или карп.Приемник должен быть рядом и работать как часть устройства, создающая шум, чтобы вы всегда могли слышать, что происходит на вашей линии.

Работают ли сигнализаторы поклевки карпа?

Существует много споров об эффективности сигнализаторов поклевки при ловле карпа, но они, как правило, помогают поймать больше карпа, если вы знаете, как их использовать.

Карп обычно откусывает вашу наживку только один раз, а затем снова кладет ее в рот, потому что не уверен, что она съедобна.Как только вы насадите крючок и начнете наматывать рыбу, они продолжат глотать вашу наживку и уплывать.

Когда вы прикрепите сигнализатор поклевки к вашей леске, рыба с гораздо меньшей вероятностью выплюнет вашу наживку, потому что она будет думать, что это не еда, если ваше удилище и катушка не шумят.

Это означает, что карп с большей вероятностью попадется на крючок. Поскольку сигнализатор поклевки не поможет удержаться на крючке после того, как вы их поймали, все же важно знать, как починить карповую снасть или даже использовать подходящую леску.

Вам нужен сигнализатор поклевки при ловле карпа?

Быстрый ответ – да, если вы новичок в ловле карпа или сома. Эти устройства полезны для карпа, потому что его укус не сильный, а сом склонен грызть вашу наживку, а не съедать ее целиком за один укус.

Они также пригодятся при ловле карпа, потому что помогают узнать, что происходит, даже если карп играет в недосягаемость.

Подходят ли сигнализаторы поклевки для ловли карпа? (Действительно ли нужны сигнализаторы поклевки)

Они работают, потому что карпу требуется до десяти минут, чтобы решить, нужна ему ваша наживка или нет.

Это означает, что если вы какое-то время ловили сома без поклевки, есть вероятность, что вы не сделали ничего плохого, и карпу не интересны ваши приманки.

Эта проблема не должна быть проблемой при ловле карпа, потому что карп с гораздо большей вероятностью клюнет на новую блестящую наживку, чем на ту, которую вы только что бросили.

Сигнализатор поклевки решает эту проблему, немедленно сообщая вам, заинтересован ли карп или нет, чтобы вы могли сменить наживку и попробовать еще раз.

Преимущества использования сигнализатора поклевки при ловле карпа

Если вы новичок в ловле карпа, сигнализаторы поклевки помогут вам поймать больше рыбы. Знание того, когда что-то касается вашей наживки, означает, что вы можете быстро среагировать и подсадить крючок до того, как карп или сом уйдут.

  • Разница в этом огромна, потому что ловля карпа становится все труднее по мере того, как карп становится более осторожным. То же самое касается сома, который умнее и сильнее, чем карп, и, как правило, клюет легче, поэтому они могут быстро уйти, если кто-то слишком сильно потянет их наживку.
  • Использование сигнализатора поклевки также облегчит ловлю карпа, поскольку вы будете знать, когда подсаживать крючок при легкой поклевке.
  • Есть карпятники, которые насаживаются на каждую поклевку и теряют много карпа в молодости.
  • Это связано с тем, что ловля карпа становится запутанной, когда поклевок слишком много, особенно когда вы время от времени выдергиваете комья водорослей.
  • Сигнализатор поклевки позволяет вам точно знать, какие поклевки заслуживают вашего внимания, чтобы вы могли сосредоточиться на ловле карпа и сома.

Как работает индикатор поклевки?

Сигнализатор поклевки

работает, беря образец вашей лески через регулярные промежутки времени. Когда карп или сом клюют вашу наживку, происходит резкое изменение давления, которое фиксируется насадкой удилища. Затем сигнализатор поклевки издает звуковой сигнал, чтобы вы знали об этом, чтобы вы могли вовремя подсечь и поймать больше карпа.

Другие индикаторы поклевки для ловли карпа предназначены для того, чтобы вы знали, когда что-то касается вашей наживки.Звучит как хорошая рекомендация, но если карп или сом постоянно грызут ваши приманки, эти приспособления вам ничем не помогут.

Есть и конструктивный недостаток сигнализаторов поклевки для ловли карпа, сделанных таким образом, потому что они могут издавать шум только тогда, когда удилище находится в руках карпятника. Это делает сигналы тревоги поклевки немного излишними, особенно при ловле карпа, который, скорее всего, отойдет, как только клюнет на вашу наживку.

Также очень важно, чтобы сигнализаторы поклевки для ловли карпа измеряли изменения давления, а не движение, потому что это означает, что карп не успеет уйти до того, как вы подсадите крючок.Вот почему сигнализаторы поклевки карпа должны быть достаточно чувствительными, чтобы сообщать вам, когда карп грызет вашу наживку, а не просто касается ее губами.

На что обратить внимание при покупке сигнализатора поклевки для ловли карпа?

В настоящее время доступно несколько различных типов сигнализаторов поклевки, но у всех них есть одна общая черта: они предупреждают рыболовов, когда их леска натягивается в результате активной поклевки, вибрируя или издавая шум.

При покупке сигнализатора поклевки для ловли карпа необходимо учитывать следующие факторы.

  • Как часто звучит будильник
  • Каков радиус действия будильника
  • Является ли он водонепроницаемым и на какую глубину он может проникнуть
  • Есть ли способ выключить или отключить звук будильника
  • Есть ли у него подсветка для ночная рыбалка
  • Можно ли запрограммировать разные сигналы, чтобы они издавали звуковой сигнал с разной скоростью
  • Поставляется ли он с батарейками или их нужно приобретать отдельно

10 лучших сигнализаторов поклевки для сома и карпа

Мы подготовили список лучших сигнализаторов поклевки для ловли карпа, чтобы помочь вам лучше выбрать ловлю карпа и сома.Для получения дополнительной информации о сигнализаторах поклевки для ловли карпа нажмите на название продукта.

Бестселлер №2

Индикатор поклевки, 3 шт. , сигнализатор с подсветкой, портативный свингер, практичный…

  • Чистая текстура и изысканное мастерство. Долгий срок службы и так далее…
  • Простой в использовании, профессиональный и очень практичный. Компактный размер и…
  • Очень чувствительный, не пропустит поклевку. Регулируемый груз на винтах…
  • Высококачественная черная цепочка. Исключает сценарий индикаторов…

Бестселлер №4

Lixada 34-56 см/48-75 см выдвижная стойка для рыбалки из алюминиевого сплава…

  • 【МАТЕРИАЛ ВЫСОКОГО КАЧЕСТВА】: Конструкция из алюминиевого сплава…
  • 🎣【ЛЕГКО УСТАНОВИТЬ】: Коническое острие обеспечивает легкое заземление…
  • 【РЕГУЛИРУЕМАЯ ДЛИНА】: Высококачественный винт для блокировки банка…
  • 🎣【УНИВЕРСАЛЬНАЯ РЕЗЬБА】: Универсальное крепление резьбы, подходит для. ..

Бестселлер №6

Сигнализатор поклевки для рыбалки, 4 шт., 2020 Новый электронный светодиодный индикатор…

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ: Наслаждайтесь рыбалкой днем ​​и ночью.Наша рыболовная…
  • РЕГУЛИРУЕМАЯ ЧУВСТВИТЕЛЬНОСТЬ: Модернизированный сигнализатор удочки может игнорировать…
  • ПРОСТАЯ УСТАНОВКА: Вам нужно только закрепить этот сигнализатор на удочке,…
  • ШИРОКОЕ ИСПОЛЬЗОВАНИЕ: Подходит для различных типов удочек разные…

Бестселлер № 7

4 ШТ. Сигнализация Укуса Рыбалки, Чувствительный Электронный Звук Укуса Рыбалки…

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ: Наслаждайтесь рыбалкой днем ​​и ночью.Наша рыбалка…
  • СУПЕР ЧУВСТВИТЕЛЬНОСТЬ: сигнализация не повредит вашей рыбалке…
  • ПРОСТАЯ УСТАНОВКА: вам нужно только закрепить сигнализацию на удочке,…
  • ШИРОКОЕ ИСПОЛЬЗОВАНИЕ: подходит для различных видов стержень в разных…

Бестселлер № 9

Сигнализатор поклевки для рыбалки, 4 упаковки с дополнительными 10 батареями и регулируемыми батареями…

  • Регулировка громкости звука: Громкость звука теперь можно регулировать, если…
  • Устройство Coolnice для оповещения о поклевке с громким сигналом…
  • Не беспокойтесь о своей леске. Рыболовный сигнализатор не…
  • Благодаря светодиоду на чувствительном электронном сигнализаторе поклевки…

Бестселлер № 10

Linkstyle 4PCS Сигнальный индикатор рыболовной поклевки, светодиодный индикатор рыболовной поклевки. ..

  • 【ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ】Не беспокойтесь о том, что сирены повредят…
  • 【ГРОМКИЙ И РЕГУЛИРУЕМЫЙ ЗВУК】Как только рыба клюнет на крючок,…
  • 【РЫБАЛКА В ЛЮБОЕ ВРЕМЯ】Сирены оснащены светодиодом свет,…
  • 【ШИРОКОЕ ПРИМЕНЕНИЕ】Сигнализация подходит для разных типов…

Как настроить сигнализатор поклевки карпа

Настроить сигнализацию поклевки карпа легко, если вы выполните следующие действия. Вы можете посмотреть, как настроить сигнализатор поклевки.Возможно, это видео поможет вам настроить сигнализатор поклевки.

Шаг 1  – Установите держатель удилища и подготовьте снаряжение к рыбалке.

Шаг 2  – Убедитесь, что вы купили правильный сигнализатор поклевки для своего удилища, чтобы он надежно подходил к вашей леске. Если нет, то купите тот, который совместим с вашим удилищем.

Шаг 3  – Вставьте насадку для удочки в держатель удочки, убедившись, что удочка расположена перпендикулярно воде.

Шаг 4  – Вставьте сигнализатор поклевки в насадку для удилища и плотно закрепите его.

Шаг 5  – Установите замок для лески, чтобы надежно удерживать наживку рядом с тем местом, где она приземлится на русле реки. Это убережет вашу наживку от уноса течением или поклевки другими рыбами поблизости.

Шаг 6  – Настройте сигнализацию лески на срабатывание при резком изменении давления на удилище, чтобы быть готовым к поклевке. Расположите удочку под углом 45 градусов и поместите приманку на дно реки, чтобы получить активную поклевку.

Шаг 7  – Подождите, пока не почувствуете поклевку, и установите фиксатор лески, чтобы ваша наживка оставалась на месте.

Шаг 8  – Поднимите удочку и вытащите крючок, затем снова аккуратно положите его на дно реки, чтобы подготовиться к следующему забросу.

Какой вид рыбалки лучше всего использовать с сигнализатором поклевки?

Лучший тип ловли на сигнализатор поклевки – это когда вы используете подергивающуюся или статичную леску. Этот метод включает в себя вытягивание слэклайна на несколько футов, а затем натяжение его снова и снова, что делает приманку живой и уязвимой.

рыбалка с сигнализаторами поклевки

Когда вы делаете это удочкой, шпулька будет вращаться и производить такое же движение, как если бы вы ловили живую рыбку.

Также важно использовать легкую, чувствительную снасть, которая может обнаруживать небольшие поклевки, поэтому рекомендуется использовать тестовую леску на 6-10 фунтов или меньше. Вам понадобится как можно более тонкая леска, потому что сигнализаторы поклевки плохо работают, когда они прикреплены к толстым, тяжелым лескам.

Вот несколько превосходных приманок для сигнализатора поклевки:

Обратите внимание, и вы будете поражены, сколько разной рыбы может попасться на этот метод, включая сома, карпа или окуня. Ваша бобинная система должна быть как можно более легкой, используя тонкую леску, чтобы рыба могла обнаружить ее без особых усилий.

Бестселлер №3

OHOH 20 шт светодиодный фонарь для рыбалки, водонепроницаемый световой сигнал…

  • ★Обратите внимание, что мы продаем сменные головки для рыбных фонарей по адресу…
  • ❤【Хороший партнер для ночной рыбалки】: Убедитесь, что леска…
  • ❤【Простота в использовании】: Когда вам нужен рыбный фонарь сиять, ты…
  • ❤【В комплект входит】: 20 шт. Лампочка для сигнализации поклевки…

Какой сигнализатор поклевки лучше?

Вы можете найти различные виды сигнализаторов поклевки, и может быть не очень понятно пытаться перебрать их все. Некоторые из них сидят на вашей удочке, в то время как другие привязаны к леске, как индикаторная оснастка, но все они служат примерно одной цели.

При покупке вашего первого сигнализатора поклевки вам следует обратить внимание на тот, который прост в установке и настройке, а также достаточно прочен, чтобы выдержать силу поклевки крупной рыбы.К сожалению, на сегодняшний день не производятся сигнализаторы поклевки, способные обнаруживать поклевки такой массивной рыбы, как тунец или марлин, но если вы ловите карпа.

Как использовать сигнализатор поклевки на рыбалке? (Настройка сигнализатора поклевки)

Знаете ли вы, как это обескураживает, когда вы пытаетесь настроить сигнализатор поклевки, а леска рвется? Это происходит постоянно, особенно когда вы торопитесь или нервничаете. Очень важно сохранять контроль над своей ситуацией, а не терять его из-за чего-то такого элементарного.

Вот несколько полезных советов по настройке сигнализатора поклевки в первый раз:

· Держите удочку за ручку, чтобы убедиться, что вы крепко держите ее. Используйте обе руки при регулировке и не держите удочку одной рукой.

· Убедитесь, что вы поворачиваете ручку пальцем или большим пальцем и крепко держите ее. Если вам нужно большее усилие, снимите стержень с держателя и с помощью зубочистки отрегулируйте настройки. Никогда не ослабляйте и не затягивайте удочку, потянув за ручку.Это ослабит вашу линию и может даже сломать ее.

· Поверните ручку одной рукой, удерживая стержень другой рукой. Не поворачивайте его вперед и назад, потому что в конечном итоге вы полностью его сломаете.

· Держите удочку неподвижно, увеличивая или уменьшая настройки звука и вибрации, пока не узнаете, что работает для вашей поклевки. Для ловли карпа мы рекомендуем использовать средние и низкие настройки.

· Для глубоководной рыбалки держите удилище почти перпендикулярно воде и большим пальцем тяните вниз для регулировки лески.Это убережет вас от потери равновесия и падения с лодки.

. Иногда сигнализаторы поклевки не работают или срабатывают в неподходящее время из-за неправильной настройки. Несоосность вызвана неправильным или неполным креплением, неисправной проводкой, неплотным подключением аккумулятора и другими подобными проблемами.

. Убедитесь, что ваше удилище и сигнализатор поклевки находятся перпендикулярно друг другу, когда вы его прикрепляете. Если они не выровнены правильно, провода могут со временем повредиться или отсоединиться.Это также вызовет слабую связь между сигнализатором поклевки и удилищем, что приведет к некоторым ложным срабатываниям.

· Попробуйте отрегулировать сигнализатор поклевки, чтобы убедиться, что он обеспечит надежное соединение с удилищем. Вы можете осторожно поворачивать стержень на 90 градусов или более через равные промежутки времени, пока не найдете то, что работает для вас. Этот метод в основном полезен для тех, у кого нет блокировки линии.

· Если у вас по-прежнему возникают проблемы с сигнализатором поклевки, возможно, пришло время приобрести новый.Вы можете найти его в местном магазине рыболовных снастей или в интернет-магазинах, таких как акваторговцы. Персонал этих магазинов сможет помочь вам выбрать правильное оборудование для вашего сигнализатора поклевки.

· Техническое обслуживание сигнализатора также необходимо для правильной работы сигнализатора поклевки. Если вы заметили, что ручка или провод повреждены и не подлежат ремонту, то пришло время отремонтировать их или приобрести новый. Вы можете легко сделать это самостоятельно, разобрав неисправное оборудование и проверив все его части.

· Проверьте аккумулятор и убедитесь, что он в хорошем состоянии. При необходимости вы можете заменить старую батарею на новую. Большинство сигнализаторов поклевки рыбы имеют перезаряжаемые батареи, которые можно заряжать через регулярные промежутки времени, чтобы они продолжали хорошо работать на вас.

· Попробуйте отрегулировать сигнализатор поклевки, начиная с ручки. Эта корректировка поможет вам определить любые проблемы, которые могут возникнуть. Как только вы узнаете, в чем проблема, отремонтируйте ее или замените оборудование.

· Крайне важно всегда поддерживать сигнализатор поклевки в хорошем рабочем состоянии, чтобы никто не мог сказать вам, что это просто уловка.Если ваши рыболовные снасти

Нужны ли шпульки для сигнализатора поклевки?

Чтобы ваша шпулька беспрепятственно проходила через сигнализатор поклевки, вам нужно надеть гайку, специально предназначенную для этой цели.

Однако при использовании перекладины или стержня вместо подвесного кронштейна становится сложнее, потому что эти предметы не имеют средств для самозатягивания с такой силой и точностью.

Если вы используете перекладину, вам нужно найти подходящую гайку с небольшими отверстиями и промежутками между ними.Вы также можете использовать пластиковую кабельную стяжку или термоусадочную пленку; однако не используйте резинки, потому что со временем они порвутся.

При этом методе сигнализатор поклевки прикрепляется к удилищу, чтобы при поклевке рыба могла чувствовать вибрации. Это может помочь вам определить момент укуса, чтобы не пропустить ни одного действия.

Как пользоваться шпульками индикатора поклевки?

Вы только что купили новую пару шпульок индикатора поклевки и не знаете, как ими пользоваться.Прежде чем вы сможете начать использовать свои новые шпульки индикатора поклевки, вам необходимо кое-что сделать. Вот краткие советы о том, как использовать шпульки индикатора поклевки.

Если вы будете внимательно следовать этим шагам, вы сможете использовать свои совершенно новые битовые индикаторы в кратчайшие сроки.

1.         Начните с использования лески из полиэстера, нейлона или пеньки в качестве индикатора поклевки и прикрепите ее к удочке с помощью прилагаемых шпульных зажимов.

2.        Привяжите крючок перед шпульным зажимом так, чтобы его острый конец прошел через центральное отверстие зажима, а затем вокруг нижней части стержня.

3. Ваша леска должна проходить за шпулькой, возвращаться к кончику удилища, а затем огибать его, прежде чем попасть на грузило или крючок.

4.        Чтобы укоротить леску индикатора поклевки, привяжите ее к петле на ближайшей приманке или грузиле.

5.       Отрегулируйте шпульку так, чтобы она совпадала с удочкой. Вы можете сделать это, ввинчивая или вывинчивая верхнюю часть шпульки, пока не добьетесь желаемого результата, а затем снова затяните ее с помощью плоскогубцев.

6.      Чтобы отрегулировать чувствительность индикатора поклевки, переместите его вверх или вниз по удилищу. Если вам нужна чувствительная система поклевки, которая будет реагировать даже на небольшие поклевки, поместите шпульку выше на удилище.

7.        Когда все настроено и работает правильно, забросьте леску в воду и ждите поклевки.

8.        Когда вы почувствуете, как рыба клюет на вашу наживку, шпулька начнет вращаться вокруг вершины вашей удочки. Вы должны реагировать быстро, как только увидите, что это происходит, иначе вы можете пропустить какое-то важное действие!

Какие бюджетные сигнализаторы поклевки самые лучшие?

Лучшие недорогие сигнализаторы поклевки для ловли карпа — это те, которые дадут вам знать, когда на леске появится рыба, не нарушая бюджета.

Ниже мы собрали 5 лучших вариантов для этого, чтобы вы могли перестать беспокоиться о том, что застрянете с неправильным снаряжением, и начать ловить больше рыбы!

Бестселлер №2

6 шт. сигнализация поклевки для рыбалки электронный индикатор рыбалки сигнализация для рыбы…

  • Достаточное количество: вы получите 6 штук сигнализаторов поклевки…
  • Качественные материалы: сигнализаторы рыболовного индикатора изготовлены из АБС-пластика…
  • Простота установки и использования: сигнализатор поклевки удобен для. ..
  • Двойной тревожный дизайн: этот электронный индикатор рыболовства имеет..

Бестселлер № 5

4 шт сигнализатор поклевки, чувствительный электронный звук поклевки…

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ: Наслаждайтесь рыбалкой днем ​​и ночью. Наша рыбалка…
  • СУПЕР ЧУВСТВИТЕЛЬНОСТЬ: сигнализация не повредит вашей рыбалке…
  • ПРОСТАЯ УСТАНОВКА: вам нужно только закрепить сигнализацию на удочке,…
  • ШИРОКОЕ ИСПОЛЬЗОВАНИЕ: подходит для различных видов стержень в разных…

Часто задаваемые вопросы о сигнализаторах поклевки карпа и справочнике поклевок при ловле карпа (FAQ)

Почему карп не клюет?

С наступлением лета карп часто на короткое время вообще перестает питаться, поскольку наедается натуральной пищей. Это может происходить на определенных озерах и в определенное время года, когда их аппетит особенно высок из-за обилия вкусных закусок.

Что такое ушки на сигнализаторах поклевки?

Коряги — это простой способ ловить рыбу в зарослях без риска потерять удочку. Эти тонкие металлические стержни можно использовать в качестве резервной копии для сигнализаторов поклевки, когда вы находитесь достаточно близко к корягам, так что они могут быть захвачены и вытянуты вашей леской, если она намотается на них.Они защищают от потенциальных опасностей, так что не забывайте об этих маленьких ребятах, когда в следующий раз отправитесь на рыбалку!

Для чего в рыболовстве используются катушки?

Вам может быть интересно, что такое карповые катушки. Они являются важным элементом рыболовной снасти для ловли рыбы, особенно той, которая не сразу клюет! Когда вы заставите одного поймать наживку и «отступить» (что означает, что леска ослабевает), эти маленькие гаджеты позволят легко узнать, когда он поймал наживку, перемещаясь в своем контейнере на половице вашей лодки или держателе удилища! Это означает, что вы тратите больше времени на броски вместо того, чтобы смотреть на них каждые несколько минут, которые можно было бы потратить на наматывание еще одного улова, если бы не этот полезный инструмент.

Можно ли использовать сигнализатор поклевки без бобин?

Карповые катушки — лучший друг рыбака, потому что они помогают обнаруживать поклевки и откаты! Когда одна из карповых катушек двигается, можно узнать, что была либо поклевка, либо откат. Вот почему вам нужны приманки для карпа хорошего качества, чтобы они работали должным образом — без приманки они были бы бесполезны!

Из чего состоит хороший сигнализатор поклевки?

Когда дело доходит до сигнализаторов поклевки, некоторые рыболовы предпочитают звуковые индикаторы, а не визуальные.Для этих рыбаков лучшим индикатором является громкий звук, который привлекает их внимание и говорит им, что у них что-то есть на леске. Световые режимы не следует игнорировать, поскольку они служат важной цели для тех, кто достаточно хорошо видит, обеспечивая уверенность в том, что происходит под палубой, пока вы не вернетесь туда сами!

Какие снасти нужны для ловли карпа?

Для ловли карпа необходимы удочка, катушка и леска. Прочный крючок — вам понадобятся грузила, чтобы ваша наживка удерживалась на дне океана; приманки всех типов также могут работать.Вам также нужна сетка, когда их поймают, чтобы они не ушли!

В чем разница между индикаторами поклевки и сигнализаторами поклевки?

Индикаторы поклевки также используются для обнаружения поклевок, но они не имеют такой функции, как сигнализаторы поклевки. Различие между ними заключается в том, что индикатор поклевки меняет форму или длину, когда обнаруживает, что рыба укусила вашу приманку. Он делает это, изгибаясь, пока не сработает как переключатель.

Зачем мне использовать сигнализатор поклевки?

Жучки и удилища крепятся непосредственно над леской или рядом с ней, что делает их более гибкими, чем потолочные сигнализаторы, поскольку они могут улавливать малейшие движения.Если вы не используете подвесной кронштейн, вместо него сигнализатор поклевки будет иметь гудящую полосу.

Заключение:

Ответ не прямой, потому что есть много разных мнений, но все сводится к предпочтениям человека. Некоторые люди говорят, что они никогда не используют сигнализатор поклевки и все равно прекрасно ловят рыбу, в то время как другие клянутся им.

Если вам нужно попробовать один из них, вот несколько советов по правильной настройке сигнализаторов приманки для карповой ловли и тому, когда вы должны использовать их, чтобы максимизировать их эффективность.

Существует два типа индикаторов – катушечного типа, которые можно использовать с любым стержнем или фиксированным индикатором, где зажим прикрепляется непосредственно к леске над узлом крючка (обычно около 10 см от острия).

Вам также может понравиться:

Патент США на электронный сигнализатор столкновения с рыбой для свободно висящих визуальных индикаторов поклевки. Патент (Патент № 9,420,774, выдан 23 августа 2016 г.

)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Эта заявка испрашивает преимущества предварительной заявки на патент Сер.№ 61/611,002, поданной 14 марта 2012 г. настоящим изобретателем.

ФЕДЕРАЛЬНО ПОДДЕРЖИВАЕМОЕ ИССЛЕДОВАНИЕ

Неприменимо

ПЕРЕЧЕНЬ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ИЛИ ПРОГРАММА

Неприменимо

ПРЕДПОСЫЛКИ

поклевка рыбы при использовании подвесного индикатора поклевки.

2. Предшествующий уровень техники

Когда леска с наживкой устанавливается в воду с неподвижной удочки и катушки, например, с берега, поклевка или поклевка рыбы может быть обнаружена с высокой эффективностью путем оценки изменений натяжения в леска.Рыбаки обычно отслеживают изменения натяжения лески, подвешивая груз (например, модифицированный поплавок) на леску с наживкой для использования в качестве визуального индикатора поклевки. В этом случае утяжеляющая масса подвешивается на леске, направляемой между проушинами удилища, где она провисает так, что натяжение лески, создаваемое поклевкой рыбы, вызывает перемещение утяжеляющей массы вверх и вниз относительно удилища. Затем натяжение лески можно отслеживать, наблюдая за вертикальными перемещениями подвешенного грузила, далее именуемого свободновисящим визуальным индикатором поклевки или, альтернативно, подвесным индикатором поклевки.Использование этого метода позволяет рыбаку наблюдать за изменениями натяжения лески с момента первоначальной поклевки рыбы до момента установки крючка, что дает возможность визуально отслеживать характер поклевок рыбы, которые приводят к тому, что рыба полностью захватывает наживку. . Таким образом, отслеживание активности поклевки с течением времени позволяет рыбаку определить, когда лучше всего ловить рыбу.

Несмотря на свою эффективность, основным недостатком метода висячего индикатора поклевки является то, что он обычно требует от рыбака постоянной визуальной фокусировки на взвешенном грузе, поскольку движения, указывающие на поклевку рыбы, могут быть быстрыми и спорадическими, и их легко не заметить. Рыболовы, пытающиеся идентифицировать поклевку рыбы на ее самых ранних стадиях, чтобы иметь как можно больше времени для действия при подсечке рыбы, могут быть очень обременены соблюдением этого визуального требования. Ряд индикаторов поклевки рыбы, описанных в известном уровне техники, разработаны, чтобы помочь рыбакам обнаруживать изменения в натяжении лески, но немногие из этих изобретений касаются методов, облегчающих обнаружение поклевки рыбы при использовании подвешенного индикатора поклевки, и ни одно из них не может быть адаптировано для использовать практически с любым подвесным индикатором поклевки, например, поставляемым пользователем.

Использование подвесных индикаторов поклевки или их принципов для обнаружения поклевки рыбы за несколько десятилетий получило широкое признание как эффективный метод рыбной ловли. Устройство, которое работает как висящий индикатор прикуса, было первоначально описано Cunningham (1978) в патенте США No. № 4 125 957. В этом устройстве используется утяжеленное провисающее кольцо, которое с возможностью скольжения прикрепляется к леске с наживкой, направляемой между двумя проушинами удилища. Утяжеленное кольцевое устройство провисает при провисании лески при вытягивании для ловли рыбы, так что натяжение лески, создаваемое поклевкой рыбы, заставляет ее подниматься, тем самым обеспечивая визуальную индикацию поклевки рыбы.Второе устройство, раскрытое Cunningham (1980) в патенте США No. В US-A-4236340 дополнительно используются принципы подвесного индикатора поклевки с устройством, состоящим из утяжеленной массы, прикрепленной к опорной конструкции, которая затем устанавливается на удочку. Опорная конструкция позволяет использовать подвесной индикатор поклевки на леске независимо от петель удилища.

Дополнительная реализация метода индикатора прикуса в подвешенном состоянии продемонстрирована Durham (1985) в патенте США No. № 4552318, в котором висящий индикатор поклевки, предназначенный для использования с катушкой с закрытым лицом, размещается на леске, направляемой между катушкой и расположенным вперед ушком удилища, чтобы обеспечить возможность провисания лески в качестве визуального индикатора поклевки. Вариант этого устройства для использования с любым типом рыболовной катушки был впоследствии раскрыт Sousa (1987) в патенте США No. № 4702031, в котором устройство подвешивается на леске, проходящей между двумя проушинами удилища, где затем провисает на леске в качестве визуального индикатора поклевки. С годами методы, подобные описанным Каннингемом и Соузой (т. е. размещение подвесного индикатора поклевки между двумя проушинами удочки), стали общепринятыми, и в этом отношении стало обычным использование импровизированных подвесных индикаторов поклевки.Однако, несмотря на то, что эти методы эффективны и широко используются для рыбалки, они не предоставляют альтернативных невизуальных средств оповещения и, таким образом, требуют от пользователя постоянного наблюдения за подвесным индикатором поклевки, чтобы не пропустить поклевку рыбы. Поддержание визуального внимания таким образом во время рыбалки может занять много времени, утомительно и иногда непрактично.

Известный уровень техники включает дополнительные примеры устройств обнаружения поклевки рыбы, которые были разработаны на основе принципов подвесного индикатора поклевки. Устройства, описанные Дескевичем (1992) в патенте США No. № 5077928, Cube (1999) в патенте США No. № 5884429 и Barnhart (2009) в патенте США No. № 7,478,498 все версии метода подвешенного индикатора поклевки обеспечивают визуальную индикацию поклевки рыбы. Другое устройство, описанное в находящейся на рассмотрении заявке на патент, поданной Sanchez (2012) в Pub. № US/2012/0222345 A1 имеет сильное сходство по конструкции и работе с обычным подвесным индикатором поклевки, который импровизирован из обычного рыболовного поплавка, модифицированного открытым вертлюжком с защелкой, чтобы можно было подвешивать его на леске.Хотя эти устройства продолжают демонстрировать использование подвесного индикатора поклевки в качестве эффективного и желательного метода лова рыбы, они не касаются средств, облегчающих обнаружение поклевки рыбы за счет невизуального оповещения.

Брент и др. (1996) описывают устройство в патенте США No. № 5586402 предназначен для улучшения обнаружения поклевки рыбы с помощью съемного прижимного механизма, который крепится к удилищу и работает по принципу висячего индикатора поклевки. В этом случае леску, направляемую между ушками удилища, пропускают через спиральную направляющую лески на нижнем конце визуального индикатора удилища таким образом, чтобы имитировать провисание лески.Когда в результате поклевки рыбы в леске возникает натяжение, стержень визуального индикатора вынужден скользить вверх, чтобы показать яркое визуальное предупреждение. Устройство, раскрытое Copeland (2011) в патенте США No. № 7,963,065 B1 действует так же, как у Brent et al. как зажимной механизм, работающий по принципу подвесного индикатора поклевки. Однако эти устройства также не реализуют средства невизуального оповещения, а вместо этого требуют, чтобы пользователь удерживал фокус на стержне визуального индикатора. Кроме того, в этих устройствах используются более крупные и сложные механизмы, которые прикрепляются к удочке по сравнению с обычным подвесным индикатором поклевки, который обычно менее навязчив и прикрепляется только к леске, как описано ранее.Часто нежелательно прикреплять аксессуары к удочке во время рыбалки, так как это может нарушить структуру и/или функцию удочки. Таким образом, преимущества любых улучшенных средств оповещения, обеспечиваемых этими зажимными механизмами, могут перевешиваться недостатками их способа крепления к рыболовным снастям или их относительной неэффективностью при транспортировке с помощью рыболовных снастей по сравнению с обычными подвесными индикаторами поклевки.

Известный уровень техники также содержит примеры устройств, которые включают некоторую форму звукового оповещения с подвешенным индикатором поклевки.В устройстве, раскрытом Phipps (1997) в патенте США No. В № 5669175 леска продевается через канавки в двух противоположных балансирах, прикрепленных к основной массе, которая функционирует как подвешенный индикатор поклевки. В этой конфигурации утяжеленная масса остается сбалансированной и висит на линии в статическом положении. При поклевке рыбы леска отрывается от канавок балансира, в результате чего утяжеленная масса падает и при ударе издается слышимый звук. Аналогичный метод предлагается в патентной заявке Zeglen (2007) в Pub. № US2007/0068062 A1, в котором съемный подвесной индикатор поклевки, прикрепленный к раструбу, падает с лески при сильной поклевке рыбы и издает звуковой сигнал при ударе о землю. Хотя эти методы включают звуковое оповещение с висящим индикатором поклевки, они имеют существенный недостаток. Сигнал тревоги кратковременный, и его можно пропустить, если он не будет воспринят рыбаком в момент его подачи. Он не обеспечивает звуковой сигнал тревоги, который звучит непрерывно до тех пор, пока пользователь не снимет его с охраны, например, после того, как звуковой сигнал будет воспринят.

Еще одно устройство, предложенное в патентной заявке Altrich et al. (2004) в паб. В US 2004/0088899 A1 используется подвесной индикатор поклевки с колокольчиком, прикрепленным к нижней стороне, для обеспечения звукового оповещения, реагирующего на движение. Тем не менее, колокольчики могут быть неоптимальными для оповещения рыбака о поклевке рыбы, когда они используются в контексте висящего индикатора поклевки, потому что клюющая рыба обычно требует порогового уровня силы, чтобы достаточно сильно потянуть висящий индикатор поклевки, чтобы колокол сработал. звенеть.Таким образом, поклевки или поклевки рыбы, приводящие к незначительному увеличению натяжения лески, могут остаться незамеченными при использовании этого устройства.

Ряд устройств, раскрытых в известном уровне техники, также были разработаны для реализации электронных сигналов тревоги для подачи звукового предупреждения при обнаружении поклевки рыбы. Для большинства этих устройств требуется, чтобы леска была прикреплена непосредственно к устройству, чтобы ощущать натяжение из-за поклевки рыбы. Например, некоторые устройства работают, прикрепляя леску с наживкой к плечу рычага, который затем может приводить в действие переключатель при поклевке рыбы, чтобы подавать звуковой сигнал.К ним относятся устройства, представленные Fox (2001) в патенте США No. № 6308452 B1, Winter (2002) в патенте США No. № 6,408,561 B1, и Kirby (2009) в патенте США No. № 7 624 531 В2. В этих случаях леска с наживкой протягивается от удилища либо между двумя проушинами, либо между катушкой и расположенной впереди проушиной, чтобы соединить ее с плечом рычага на устройстве. Кроме того, устройство, описанное Draghici (2000) в патенте США No. В патенте № 6101757 используется токопроводящий зажим, который прикрепляется к леске с наживкой, протянутой вниз между двумя проушинами удилища, чтобы имитировать провисание лески.Когда рыба клюет, восходящее натяжение лески приводит к тому, что зажим отсоединяется от лески и падает на электрический контакт, тем самым замыкая электрическую цепь, которая активирует электронное оповещение. Несмотря на наличие электронных сигналов тревоги, облегчающих обнаружение поклевки, эти устройства не предназначены для использования с подвесным индикатором поклевки и поэтому могут показаться менее привлекательными для людей, которые предпочитают использовать подвесной индикатор поклевки при ловле рыбы.

Наконец, существуют другие устройства, не связанные с подвесными индикаторами поклевки, которые обеспечивают электронные средства оповещения о поклевке рыбы на основании движения или изгиба кончика удилища.Один пример устройства этого типа представлен Reams (2001) в патенте США No. № 6,253,483, в котором устройство прикреплено к кончику удочки таким образом, что движение или изгибание кончика соединяет вместе два сенсорных провода для замыкания цепи сигнализации и активации звуковой сигнализации. Однако основным недостатком этого метода является его чувствительность к поклевкам рыбы, так как в этом случае требуется определенный порог тягового усилия со стороны клюющей рыбы, чтобы создать достаточное натяжение лески, чтобы вызвать достаточную степень движения или изгиба при движении. кончик стержня.Следовательно, рыба может вытягивать леску из удилища или катушки, не вызывая движения кончика удилища. В этом случае рыболов может пропустить обнаружение поклевки или поклевки рыбы, что проявляется лишь в незначительном увеличении натяжения лески. Кроме того, утверждается, что подача звукового сигнала от источника звука, расположенного рядом с леской или удочкой, может вызвать нежелательную передачу звука по леске, что в конечном итоге сдерживает интерес клюющей рыбы к наживке. Этих недостатков рыболов может избежать, используя подвесной индикатор поклевки.

РЕЗЮМЕ

В соответствии с одним вариантом осуществления электронный сигнализатор поклевки рыбы, приспособленный для использования с подвешенным индикатором поклевки, содержит датчик, имеющий передатчик и приемник для обнаружения изменений натяжения лески, и процессор сигнализации для активации электронного оповещения.

ЧЕРТЕЖИ РИСУНКИ

На чертежах близкие фигуры имеют один и тот же номер, но разные буквенные суффиксы.

РИС. 1 представляет собой вид сбоку электронного сигнализатора поклевки, соединенного с леской с наживкой в ​​соответствии с вариантом осуществления.

РИС. 2А-2С показаны виды в перспективе (наклон вперед и назад) компонентов корпуса датчика, содержащего полую трубку (А), торцевую крышку (В) и узел заземляющего стержня (С) в соответствии с вариантом осуществления.

РИС. 3 показаны виды в перспективе компонентов датчика, включая передатчик (А) и приемник (В), в соответствии с вариантом осуществления.

РИС. 4А и 4В показаны виды в перспективе периферийных аспектов переднего и заднего концов приемника с прикрепленной крышкой (А) и с открытым концом (В) в соответствии с вариантом осуществления.

РИС. 5 показаны внутренние компоненты процессора сигналов тревоги, обращенные вертикально (верхняя панель) и повернутые на 180 градусов вниз (нижняя панель), как если бы они были запечатаны в корпусе в соответствии с вариантом осуществления. Обратите внимание, что батарея повернута на 360 градусов при сравнении верхней и нижней панелей, чтобы выделить электрические соединения с батареей.

РИС. 6 представляет собой принципиальную схему двухконтурной схемы, которая совместима с процессором сигналов тревоги в соответствии с вариантом осуществления.

РИС. 7 представляет собой блок-схему, иллюстрирующую работу электронного сигнализатора поклевки, использующего двухконтурную конфигурацию схемы в соответствии с вариантом осуществления.

РИС. 8 представляет собой блок-схему, иллюстрирующую работу электронного сигнализатора поклевки, использующего конфигурацию схемы с одним контуром в соответствии с вариантом осуществления.

РИС.9 представляет собой блок-схему, иллюстрирующую способ использования электронной сигнализации о рыбе в соответствии с вариантом осуществления.

РИС. 10 показан вид сбоку приемника и процессора сигналов тревоги, объединенных в корпус датчика в соответствии с вариантом осуществления.

РИС. 11 показан вид сбоку приемника и процессора сигналов тревоги, объединенных в корпус в соответствии с вариантом осуществления.

РИС. 12А и 12В показаны виды в перспективе вариантов датчика, имеющего передатчик и приемник, которые работают как электромеханический механизм переключения в соответствии с вариантом осуществления.

РИС. 13 представляет собой вид в перспективе передатчика, также включающего в себя крепежные детали и противовес, позволяющие использовать его в качестве подвешенного индикатора поклевки в соответствии с вариантом осуществления.

рисунки ссылки цифры

    5

    4

  • 4

  • 1 , висит индикатор укуса

    • 1 3 4

    5 4 Рыболовный штанги

  • 6 стержень Eyelet
  • 8 Рыбалка
  • 10 Жилье датчика
  • 11 верхний конец 11 12 13 сплошной барьер 13 14 CAP

    • 7

    15 CAP SEAL

  • 16 сборка грунтовки
  • 17 спейсер
  • 18 пробка
  • 19 землю кола
  • 20 датчик
  • 21 передатчик
  • 22 троса
  • 23 Концевой соединитель
  • 24 функциональный конец
  • 25 приемник
  • 26 е Ледические соединения
  • 27 27 27 28 28 30 тревоги

    • 7

    31 тревоги

    1 32 динамик

    33 динамик Grill

  • 34 выключатель мощности
  • 35

    Батареи 35

    • 36 Клип батареи

    37 Удлинитель 37 38 39 Корпус

    39 30078 41 Металлическая пластина вставки

  • 42 чехол
  • 43 распорка

ПОДРОБНОЕ ОПИСАНИЕ РИС. 1 , РИС. 2 A- 2 C, РИС. 3 A- 3 B, РИС. 4 A- 4 B, РИС. 5 , РИС. 6 , РИС. 7 и на фиг. 8 — первый вариант осуществления

РИС. 1 представляет собой вид сбоку одного из вариантов настоящего устройства, приспособленного для использования с подвесным индикатором поклевки и обычными рыболовными снастями, как обычно обозначаются 1 и 3 соответственно. Рыболовное снаряжение включает в себя удочку или стержень 4 с катушкой, прикрепленной вперед к захвату на одном конце (не показано), наконечником, выполненным на другом конце (не показано), и одним или несколькими ушками 6 по всей длине. стержня 4 для направления лески 8 .Стержень 4 предпочтительно устанавливается в обычный удерживающий кронштейн или держатель стержня (не показан), но может удерживаться рукой за рукоятку. В этом варианте подвесной индикатор поклевки 1 , имеющий значительный вес, достаточный для того, чтобы удерживать натянутую леску, размещается на леске с наживкой 8  между двумя проушинами 6  удилища, где он может провисать на леске во время рыбалка, как показано на фиг. 1. Подвесной индикатор поклевки 1 свободно провисает на отрезке лески между ушками удилища и не привязывает, не соединяет и не принуждает леску к фиксированному положению с каким-либо другим элементом снаряжения или другой конструкции.Он может свободно смещаться в стороны вдоль сегмента лески, на котором он висит, до тех пор, пока он не окажется в своем естественном состоянии покоя. Во время работы висячий индикатор поклевки 1 остается подвешенным в состоянии покоя в статическом положении до тех пор, пока натяжение лески 8 в результате поклевки или поклевки рыбы не заставит висячий индикатор поклевки 1 перемещаться вверх и вниз относительно стержень 4 в качестве визуального индикатора.

Подвесной индикатор поклевки 1 обычно изготавливается из обычного рыболовного поплавка и карабина в соответствии с обычными методами, при этом основание вертлюга соединяется с крепежным оборудованием в верхней части поплавка и открывается карабин, образуя крючок. обеспечивает средства для подвешивания поплавка на леске (фиг.1). В этой конфигурации вторая точка крепления на нижнем конце поплавка остается доступной и используется для адаптации подвесного индикатора поклевки 1 для использования с настоящим устройством.

РИС. 1 дополнительно показано внутреннее и внешнее расположение элементов в этом варианте устройства при соединении с леской с наживкой. Датчик 20 , содержащий передатчик 21 и приемник 25 , предназначен для обнаружения изменений натяжения лески посредством контактных взаимодействий, которые регулируют электронное состояние датчика.Передатчик 21 соединяется с нижней частью подвесного индикатора поклевки 1 через соединительный конец 23 . На конце разъема 23 трансмиттера имеется крепежное оборудование для надежного соединения с совместимым крепежным оборудованием на нижнем конце подвесного индикатора поклевки 1 . В этой версии устройства соединительный конец 23 , имеющий легкую проволочную кольцевую конструкцию значительного диаметра, прикрепляется к крючку на нижнем конце подвесного индикатора поклевки 1 .

Конец разъема 23 трансмиттера 21 состоит из пластиковой втулки, которая крепит проволочную кольцевую структуру к тросу трансмиттера 22 (см. ниже). В дополнение к комбинации кольца и крючка для надежного соединения между датчиком 21 и подвесным индикатором поклевки 1 можно использовать другие типы крепежных деталей или материалов, включая легкие материалы, такие как защелки, ткани и нетканые материалы. крепежные изделия, клеевые составы и материалы и другие материалы аналогичного назначения.

От соединения с подвесным индикатором поклевки 1 передатчик 21 проходит вниз от соединительного конца 23 к функциональному концу 24 через опору или трос 22 . Привязь 22 изготовлена ​​из легкого материала достаточной жесткости (например, нейлоновой веревки, пластика, алюминия или бумаги), чтобы функциональный конец 24 мог двигаться вверх и вниз вместе с подвесным индикатором поклевки 1 .Привязь 22 сформирована на заданной длине для продления функционального конца 24 передатчика вниз до непосредственной пространственной близости с приемником 25 . Выдвижение функционального конца 24 таким образом позволяет подвесному индикатору поклевки 1 оставаться подвешенным на заданном расстоянии над приемником 25 .

Функциональная часть передатчика 24 имеет первый контактный интерфейс (не показан) для взаимодействия со вторым контактным интерфейсом (не показан) на приемнике 25 , тем самым устанавливая электронное взаимодействие, которое изменяет электронное состояние датчика 20 и делает сигнализацию включенной и готовой к активации. Отделение функционального конца передатчика 24 от приемника 25 нарушает электронное взаимодействие и вызывает электронное состояние датчика, которое активирует сигнал тревоги. ИНЖИР. 3A показан вид в перспективе передатчика 21 , имеющего магнит, прикрепленный через пластиковую опору к функциональному концу 24 для обеспечения первого контактного интерфейса. Магнит косвенно контактирует со вторым контактным интерфейсом на приемнике 25 посредством передачи локализованного магнитного поля.Второй контактный интерфейс приемника 25 , образованный электромагнитным (герконовым) переключателем, реагирует на приложенное магнитное поле, изменяя свое электрическое состояние «открыто» и «закрыто».

В этом варианте аппарата используется нормально разомкнутый электромагнитный переключатель на втором контактном интерфейсе приемника 25 . Нормально разомкнутый электромагнитный переключатель переходит в свое электрическое состояние «замкнут» под воздействием магнитного поля, создаваемого функциональным концом передатчика 24 ; «открытое» электрическое состояние срабатывает, когда приложенное магнитное поле удаляется, например, когда поклевка рыбы заставляет подвешенный индикатор поклевки 1 отводить передатчик 21 от контакта с приемником 25 .

В этом варианте все компоненты датчика 20 находятся внутри корпуса датчика 10 , когда сигнализация активирована и готова к активации (РИС. 1). Корпус датчика 10 служит ветрозащитным барьером, а его конструкция обеспечивает средства для уменьшения поперечного и вращательного движения подвесного индикатора поклевки/датчика в сборе под действием ветра; это оптимизирует чувствительность датчика 20 к движению вверх, вызванному поклевкой рыбы.Например, корпус датчика 10 имеет конструкцию, которая является достаточно жесткой, чтобы противостоять силам ветра, а также имеет структурную конфигурацию, которая сводит к минимуму попадание или направление ветра в область корпуса датчика 10 , которая содержит компоненты. датчика 20 . Корпус датчика 10 представляет собой полую трубчатую конструкцию, расположенную в вертикальной ориентации с образованием верхнего конца 11 и нижнего конца 12 , как показано на видах в перспективе на ФИГ. 2A с корпусом датчика 10 , наклоненным вперед (влево) и назад (вправо). Корпус датчика 10 имеет прямую конфигурацию, хотя можно использовать и непрямые конструкции. Прямая конфигурация обеспечивает средства для оптимизации контакта между передатчиком и приемником, позволяя компонентам датчика располагаться по прямой линии, образуя беспрепятственный путь, по которому передатчик может свободно перемещаться по вертикали относительно приемника. Корпус датчика 10 может быть изготовлен из любого материала, сохраняющего структурную целостность при воздействии ветра.Твердые пластмассы, такие как поливинилхлорид (ПВХ), металл, дерево, резина и картон — все это примеры материалов, которые можно использовать для изготовления корпуса датчика 10 . Кроме того, для эффективной транспортировки с рыболовными снастями можно использовать легкие материалы.

Верхний конец 11 корпуса датчика открыт и имеет конструкцию, позволяющую свободно и беспрепятственно перемещать висячий индикатор поклевки 1 через полую часть трубки. Как правило, верхний конец 11 корпуса датчика расширяется наружу из-за большего диаметра по сравнению с диаметром нижних частей трубки (РИС.1 и фиг. 2А). Расширяющееся отверстие может ограничивать проход подвесного индикатора поклевки 1 областью в пределах верхнего конца 11 корпуса датчика. ИНЖИР. 1 показано размещение компонентов датчика внутри корпуса датчика в этом варианте осуществления. Подвесной индикатор поклевки 1 показан подвешенным на леске 8 через расширяющуюся часть на верхнем конце 11 корпуса датчика, в то время как функциональный конец 24 излучателя проходит вниз к нижнему концу 12 для взаимодействия с приемником 25 .

Приемник 25 расположен внутри корпуса датчика 10 на нижнем конце 12 (РИС. 1). Нижний конец 12 закрыт постоянной или съемной крышкой 14 . Прочный барьер 13 размещается внутри корпуса датчика 10 непосредственно над приемником 25 для создания уплотнения. Твердый барьер 13 может быть изготовлен из гибкого пластика или другого материала, не препятствующего передаче магнитного поля, создаваемого передатчиком 21 .Вместе твердый барьер 13 и крышка 14 образуют отсек в корпусе датчика 10 , который защищает приемник 25 от элементов окружающей среды. Кроме того, твердый барьер 13 обеспечивает поверхность, на которой функциональный конец 24 передатчика может быть размещен в состоянии покоя для обеспечения надлежащего выравнивания с приемником 25 при формировании электронного взаимодействия.

РИС. 2B показаны виды в перспективе крышки 14 , наклоненной вперед (слева) и наклоненной назад (справа). Крышка 14 выполнена в виде вставки, которая входит внутрь нижнего конца 12 корпуса датчика (РИС. 1). Уплотнение крышки 15 , такое как резиновая прокладка или уплотнительное кольцо, устанавливается вокруг вставленной части крышки 14 для обеспечения надежного и водонепроницаемого соединения с корпусом датчика 10 .

РИС. 3B показан вид в перспективе крышки 14 с приемником 25 , установленным на верхней поверхности. Эта компоновка прикрепляет приемник к нижнему концу 12 корпуса датчика, когда крышка 14 вставлена.Прокладка 17 также используется для поднятия приемника 25 над монтажной поверхностью на крышке 14 . Нижний конец колпачка 14 имеет утопленную поверхность, в которую можно надежно вставить пробку 18 для крепления узла заземляющего стержня 16 , что обеспечивает средства для фиксации корпуса датчика 10 на земле (РИС. 1). ИНЖИР. 2С показан вид в перспективе узла заземляющего стержня 16 , когда он наклонен вперед (слева) и наклонен назад (справа).Узел заземляющего штыря 16 содержит заземляющий штырь 19 , который проходит через пробку 18 и крепится к ней в направлении вниз, когда пробка 18 входит в углубленную часть крышки 14 (РИС. 1).

Проводные соединения 26 начинаются от приемника 25 внутри нижнего конца 12 корпуса датчика и проходят снаружи через крышку 14 , образуя удлинительный шнур 27 (РИС.1 и 3 B), последний из которых обеспечивает средства для электрического соединения с процессором сигналов тревоги 30 . ФИГ. 4А и 4В показаны виды в перспективе периферийных аспектов процессора сигналов тревоги , 30, в этом варианте осуществления устройства. ИНЖИР. 5 следует более подробное изображение процессора сигналов тревоги в перспективе и сбоку, чтобы проиллюстрировать одно расположение внутренних и внешних компонентов. Процессор сигналов тревоги 30 содержит корпус 39 , схему 31 , электронные компоненты и электрические соединения 38 для управления, активации и подачи звукового сигнала тревоги на основе электронного состояния датчика.Процессор сигналов тревоги 30 существует как отдельный компонент (фиг. 4A и 4B), хотя он может быть объединен с приемником 25 отдельно или вместе с приемником 25 и корпусом датчика 10 в других вариантах осуществления (см. ниже). В этом варианте осуществления процессор 30 сигнализации выполнен из жесткого пластикового корпуса 39 , размеры которого достаточны для размещения схемы 31 сигнализации, электронных компонентов, батареи 35 и проводных соединений 38 . Внешние поверхности корпуса 39 модифицированы для размещения выключателя питания 34 (например, тумблера) на одном конце и решетки динамика 33 на противоположном конце, чтобы обеспечить доступ к ним снаружи корпуса 39 . Верхний конец корпуса 39 можно открыть для доступа внутрь. В качестве альтернативы верхний конец корпуса 39 можно закрыть вставкой из металлической пластины 41 , за которой следует жесткая пластиковая крышка 42 , а затем закрепить винтами, чтобы создать внутреннее отделение, изолированное от внешней среды ( ИНЖИР.4А и фиг. 5).

Цепь сигнализации 31 размещена на печатной плате (PCB), установленной на внутренней стороне металлической пластины-вставки 41 на пластиковых прокладках 43 . Аккумулятор 35 , закрепленный в зажиме аккумулятора 36 , установленном рядом с печатной платой, обеспечивает электроэнергией процессор сигнализации 30 . Электрические соединения 38 проходят от цепи сигнализации 31 к динамику 32 и выключателю питания 34 (РИС.5). Электрические соединения 38 от цепи сигнализации 31 также проходят через отверстие в корпусе 39 наружу, образуя удлинитель 37 , который соединяется с удлинителем 27 на приемнике, тем самым формирование электрического соединения между датчиком 20 и процессором сигнализации 30 (не показано).

РИС. 6 показана принципиальная схема цепи сигнализации 31 , которая совместима с настоящим вариантом осуществления устройства.Схема сигнализации 31 представляет собой двухконтурную схему, имеющую общие электронные компоненты, такие как резисторы (R 1 -R 2 ), конденсаторы (С 1 -С 2 ), транзисторы (Т 1 -T 3 ), выходной трансформатор (OPT), динамик 32 , выключатель питания 34 и аккумулятор 35 . Также на схеме показаны выбранные компоненты датчика поклевки рыбы 20 , которые функционируют в схеме, а именно функциональный конец 24 передатчика и приемник 25 .Как показано на фиг. 6 и фиг. 7, взаимодействие передатчика с приемником вызывает «закрытую» конфигурацию датчика 20 , которая замыкает путь с низким сопротивлением в цепи и заставляет ток обходить транзисторы PNP (T 1 -T 2 ) и остальные части цепи, отвечающие за подачу звуковой сигнализации. Когда функциональный конец 24 передатчика отделяется от приемника 25 , создавая «открытое» состояние датчика 20 , путь с низким сопротивлением разрывается, и электрический ток перенаправляется через путь с высоким сопротивлением к подать питание на PNP-транзисторы (T 1 -T 2 ) и, наконец, на OPT и динамик 32 для подачи звукового сигнала. Альтернативно, на фиг. 8 показано, как одноконтурная схема обеспечивает подачу сигнала тревоги при отсутствии пути с низким сопротивлением.

ЭКСПЛУАТАЦИЯ РИС. 1 , РИС. 3 А и РИС. 9

Способ использования этого варианта устройства аналогичен использованию подвесного индикатора поклевки 1 в соответствии с обычными методами, за исключением нескольких уникальных шагов, необходимых для адаптации подвесного индикатора поклевки 1 для использования с сигнализацией, как показано на фиг.9. Сначала выбирается подвесной индикатор поклевки 1 , совместимый с корпусом датчика 10 . Рыбак обычно может использовать рыболовный поплавок достаточно малого диаметра, чтобы свободно входить в открытый верхний конец 11 корпуса датчика таким образом, чтобы обеспечить неограниченное вертикальное перемещение подвешенного индикатора поклевки 1 . Кроме того, подвесной индикатор поклевки 1 обычно оснащен верхним и нижним креплениями (например,крючки) используются для соединения с леской 8 и с коннектором 23 передатчика соответственно. Рыболовные поплавки обычно имеют крючки на верхнем и нижнем концах, которыми можно манипулировать с помощью пружинного механизма. Верхний крючок подвесного индикатора поклевки 1 оснащен открытым карабином для подвешивания на леске обычным способом; крюк крепления на нижней стороне соединяется с концом соединителя 23 передатчика через кольцевой соединитель, как показано на РИС.1 и фиг. 3А.

Затем в утопленный нижний конец крышки 14 (РИС. 1) вставляется узел донной вехи 16 , а корпус датчика 10 втыкается в землю в желаемом месте ловли. Корпус датчика 10 можно закрепить рядом с берегом, но на достаточном расстоянии, чтобы предотвратить воздействие воды от набегающих волн, например волн, вызванных волнами от лодки. Кроме того, корпус датчика 10 расположен непосредственно под подвесным индикатором поклевки 1 в фиксированном положении относительно стержня 4 .Оптимальное размещение корпуса датчика 10 можно определить, сначала зафиксировав удочку под углом от 15 до 60 градусов в держателе удочки с двумя проушинами 6 удочки, расположенными на расстоянии от 1 до 3 футов непосредственно над желаемым местом. . Подвесной индикатор поклевки 1 затем подвешивается через открытый карабин на натянутой леске 8 между двумя проушинами 6 удилища. Затем провисание лески медленно ослабляется до тех пор, пока висящий индикатор поклевки 1 не опустится в диапазоне примерно от 1 до 6 дюймов над землей.Оптимальным расположением корпуса датчика на земле является положение, при котором висящий индикатор поклевки 1 висит в самой нижней точке и наименее подвержен колебаниям горизонтального смещения, когда он находится близко к земле.

Затем датчик 20 подключается к процессору сигналов тревоги 30 через оба удлинителя (см. 27 и 37 соответственно). Выключатель питания 34 на процессоре сигналов тревоги 30 выключен при выполнении этого подключения.Затем процессор сигналов тревоги 30 помещают на землю или другую твердую поверхность так, чтобы решетка динамика 33 была обращена к рыбаку, чтобы обеспечить наилучшее звуковое обнаружение электронного предупреждения. После этой первоначальной настройки сигнал тревоги можно повторно использовать каждый раз при наживке и забросе лески 8 , выполнив следующие действия:

a. Забросьте леску с наживкой, обычно подготовленную для донной ловли, в нужное место в воде и дайте концу лески остановиться, когда она опустится на дно.Наматывайте оставшуюся слабину, пока леска с наживкой не натянется. Зафиксируйте стержень 4 в удерживающей скобе или держателе стержня.

б. Поместите подвесной индикатор поклевки 1 с передатчиком 21 , прикрепленным к леске с наживкой 8 , между двумя проушинами 6 удочки, расположенными над корпусом датчика 10 , как показано на РИС. 1. Осторожно отсоедините леску от катушки, чтобы подвесной узел индикатора поклевки/передатчика опустился в открытый верхний конец 11 корпуса датчика.Продолжайте направлять подвесной индикатор поклевки/датчик в сборе через корпус датчика 10 до тех пор, пока функциональный конец 24 датчика не коснется сплошного барьера 13 . Намотайте на катушку короткую леску 8 так, чтобы функциональный конец 24 передатчика висел непосредственно над твердым барьером 13 в положении, обеспечивающем электромагнитный контакт с приемником 25 , удерживая леску с наживкой. тугойЛеска 8 должна оставаться натянутой, и следует соблюдать осторожность, чтобы не повредить конец с наживкой.

г. Включите рыбную сигнализацию в состояние готовности к активации, переключив выключатель питания 34 на процессоре сигналов тревоги 30 в положение «Вкл.». Когда поклевка рыбы вызывает натяжение лески, подвесной индикатор поклевки 1 вытягивается вверх и выходит из корпуса датчика 10 , в результате чего передатчик 21 отделяется от приемника 25 , что приводит к включению звукового сигнала тревоги.После срабатывания сигнализации подвесной индикатор поклевки в сборе остается на леске 8 и в дальнейшем может использоваться для подсечки обычными методами. Сигнализацию можно деактивировать или снять с охраны, переключив выключатель питания 34 в положение «Выкл.».

РИС. 10 ДОПОЛНИТЕЛЬНЫЙ ВАРИАНТ

Другой вариант настоящего устройства показан на фиг. 10, в котором и приемник 25 , и процессор сигналов тревоги 30 объединены в корпусе датчика 10 .Верхний конец 11 корпуса датчика показан с открытым концом. Первый твердый барьер 13 расположен под расширяющимся сегментом на верхнем конце 11 корпуса датчика и создает плоскую поверхность, которая изолирует внутренние компоненты в нижних частях трубки от внешней среды. Второй сплошной барьер 13 прикреплен к приемнику 25 (например, электромагнитный переключатель, установленный на пластиковой прокладке 17 ) и расположен непосредственно под первым сплошным барьером 13 , чтобы обеспечить электронное взаимодействие между приемником. 25 и передатчик включения 21 .Аналогичным образом динамик 32 , который также установлен на прокладке 43 , а затем на третьем сплошном барьере 13 , располагается под вторым сплошным барьером 13 . Цепь сигнализации 31 и электронные компоненты расположены аналогичным образом в виде последовательно нисходящих сегментов в корпусе датчика 10 для создания герметичных отсеков. Дополнительные распорки 43 используются для установки цепи сигнализации 31 и связанных с ней электронных компонентов на возвышении над твердыми перегородками.Выключатель питания 34 устанавливается через отверстие в корпусе датчика 10 таким образом, чтобы внешняя и внутренняя части были правильно ориентированы. Другой сплошной барьер 13 расположен под выключателем питания 34 и создает нижнее уплотнение для вышеуказанного отсека внутренних компонентов. Батарейка 35 размещается во внутреннем отсеке в нижней части 12 корпуса датчика под самым нижним твердым барьером 13 .Крышка 14 с прикрепленным уплотнением крышки 15 вставляется в нижний конец 12 цилиндра и запечатывает батарею 35 внутри корпуса датчика 10 . Электрические соединения ( 26 и 38 ) проходят через вторую и нижнюю сплошные перегородки 13 для подключения приемника 25 , динамика 34 , цепи сигнализации 31 31 и , выключателя питания 2 0 35 .Узел заземляющего стержня 16 также может использоваться в этом варианте осуществления для крепления устройства к земле.

Способ использования этого варианта осуществления почти идентичен способу, описанному для предыдущего варианта осуществления, в котором используется корпус датчика 10 . Основными исключениями являются то, что приемник 25 и процессор сигналов тревоги 30 не требуют подключения через удлинители, а процессор сигналов тревоги 30 не требуется размещать на земле отдельно от приемника.

РИС. 3 B и РИС. 11 АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ

В другом варианте сигнализатор поклевки рыбы работает без корпуса датчика. Это может быть уместно при ловле в мягкую погоду, когда ветер практически отсутствует, вызывая неспецифические движения висячего индикатора поклевки. В этом случае приемник выполнен без корпуса датчика, а вместо этого установлен на опоре для непосредственного размещения на земле или для втыкания в землю с помощью прикрепленного узла заземляющего штыря.Приемник , 25, , показанный ранее на фиг. 3В представлен базовый пример компонента приемника, который может работать без корпуса датчика. В этом случае приемник 25 , установленный на крышке 14 (для правильной ориентации), и любые связанные с ним электрические соединения обеспечивают основные компоненты, необходимые для взаимодействия с передатчиком 21 для обеспечения полностью работоспособного датчика.

РИС. 11 представляет собой вид сбоку еще одного варианта осуществления, который работает без корпуса датчика.В этом случае приемник монтируется внутри корпуса процессоров сигнализации 39 , таким образом объединяя оба элемента в единую конструкцию корпуса. Корпус 39 в этом варианте осуществления выполнен из материала или таким образом, что позволяет приемнику 25 реагировать на магнитный конец передатчика, когда он находится в непосредственной пространственной близости. Как и в предыдущих вариантах осуществления, приемник 25 ориентирован в положении, позволяющем осуществлять электронное взаимодействие с передатчиком 21 .

Работа устройства, показанного на РИС. 11 аналогичен вышеупомянутым вариантам осуществления, которые требуют отдельного или смежного размещения приемника и процессора сигналов тревоги (фиг. 1 и фиг. 10 соответственно). Основное отличие в работе состоит в том, что устройство, изображенное на фиг. 11 не требует использования подвесного индикатора поклевки 1 , соответствующего размерам корпуса датчика 10 . Аналогичным образом, пользователю также не требуется направлять подвесной индикатор поклевки 1 вниз по корпусу датчика, чтобы установить электронное взаимодействие между передатчиком 21 и приемником 25 . Вместо этого приемник 25 помещается под подвесной индикатор поклевки 1 , как указано выше, а затем передатчик 21 опускается до контакта с приемником 25 без помощи корпуса датчика.

РИС. 12 ДОПОЛНИТЕЛЬНЫЙ ВАРИАНТ

РИС. 12А и 12В показаны виды в перспективе других вариантов реализации датчика , 20, , которые функционируют с использованием механизма электромеханического переключения. В этих случаях датчик 20 работает за счет прямого контактного взаимодействия между передатчиком 21 , имеющим электрод(ы) на его функциональном конце 24 , и приемником 25 , имеющим рецептор электрода.Передатчик 21 в этом варианте осуществления сформирован из одного (ФИГ. 12А) или нескольких (ФИГ. 12В) электрических контактов или электродов, которые предназначены для перемыкания или передачи тока через отдельный набор электрических контактов или проводящих пластин, составляющих приемник 25 . Расстояние, разделяющее проводящие пластины в приемнике 25 , немного больше, чем диаметр или размер электрода(ов) на функциональном конце передатчика 24 , так что электроды создают электрический контакт, когда они вклиниваются между проводящими пластинами.Таким образом, шунтирующий ток переводит механизм электрического переключателя в «замкнутую» конфигурацию, которая переводит сигнализатор поклевки рыбы в состояние, готовое к активации. Удаление электродов на функциональном конце 24 передатчика от электрического контакта с токопроводящими пластинами приемника 25 вызывает «разомкнутое» состояние переключателя, чтобы активировать и подать сигнал тревоги. ФИГ. 12А и 12В представлены примеры проводящих пластин приемника , 25, без корпуса, крепления или опоры, которые обычно используются.Также обратите внимание, что в примере, показанном на фиг. 12А, каждый выводной провод образует электрическое соединение 26 с одной проводящей пластиной, когда передатчик содержит один электрод или функциональный конец 24 , тогда как на ФИГ. 12В, каждый провод отведения соединяется с парой проводящих пластин при использовании передатчика с несколькими электродами.

Способ использования этих вариантов, в которых используется механизм электромеханического переключения, аналогичен работе вышеупомянутых вариантов, которые работают с корпусом датчика или без него.Основное различие в работе этих вариантов осуществления заключается в том, что взаимодействие между первым контактным интерфейсом на функциональном конце , 24, передатчика и вторым контактным интерфейсом приемника , 25, требует прямого физического контакта. Пользователь должен подключить электрод(ы) к приемнику электрода, чтобы установить электрическое соединение между проводящими поверхностями.

РИС. 13 АЛЬТЕРНАТИВНЫЙ ВАРИАНТ

РИС.13 представляет собой вид в перспективе, показывающий другой вариант излучателя 21 , который также функционирует как подвесной индикатор поклевки. На конце разъема передатчика 23 имеется крепежное оборудование (например, механизм зацепления или вертлюг с открытой защелкой), который позволяет размещать передатчик непосредственно на леске. Передатчик также включает в себя противовес 28 из достаточно тяжелого материала, чтобы удерживать леску в натянутом состоянии. Этот противовес 28 может быть небольшим легким предметом, например полой пластиковой структурой в форме куба, которая весит приблизительно одну унцию.Функциональный конец 24 в этом варианте осуществления не имеет каких-либо дополнительных элементов и, таким образом, может быть выполнен в соответствии с другими вариантами осуществления.

Эта версия передатчика используется способом, который почти идентичен методам использования описанных выше вариантов осуществления, за исключением того, что пользователю не требуется поставлять подвесной индикатор поклевки для использования с сигнализатором, а также пользователь не необходимо прикрепить передатчик 21 к подвесному индикатору поклевки 1 через соединительный конец 23 . Вместо этого передатчик подвешивается непосредственно на леске с помощью разъема 23 для использования как индикатора поклевки, так и в качестве компонента датчика сигнализации.

ПРЕИМУЩЕСТВА

Из приведенного выше описания становится очевидным ряд преимуществ некоторых вариантов моего электронного сигнализатора поклевки рыбы:

a. Электронный сигнал тревоги, например тот, который издает звуковой сигнал, может быть добавлен в качестве дополнительной функции к подвесному индикатору поклевки, чтобы рыболов мог отвести взгляд от удочки во время рыбалки, продолжая прислушиваться к звуковому сигналу, указывающему на поклевку рыбы.

б. Электронный сигнализатор не предназначен для использования с каким-либо конкретным типом подвесного индикатора поклевки, но вместо этого может быть адаптирован для использования практически с любым типом утяжелителя, функционирующего в качестве подвесного индикатора поклевки, в том числе самодельными из обычного рыболовного поплавка и вертлюжка с карабином. к обычным методам.

г. Добавление электронного сигнализатора требует незначительной модификации подвесного индикатора поклевки, не изменяет и не нагружает рыболовные снасти и позволяет обычное/визуальное использование подвесного индикатора поклевки в любое время во время рыбалки, независимо от состояния сигнализации.

г. Электронный сигнализатор поклевки можно сочетать с методом ловли, который очень чувствителен к мельчайшим силам тяги, создаваемым поклевкой рыбы, что дает пользователю наилучшие шансы обнаружить поклевку рыбы.

эл. Звуковой сигнал звучит непрерывно до тех пор, пока пользователь не отключит его, тем самым гарантируя, что предупреждение о поклевке рыбы будет слышно.

ф. Источник звукового оповещения физически не связан с рыболовными снастями, что сводит к минимуму риск потревожить кормящуюся рыбу путем передачи звука по леске в воду.

г. Простая конструкция электронного сигнализатора поклевки рыбы позволяет превратить его в компактное и легкое устройство, которое можно дополнительно оптимизировать для облегчения транспортировки с помощью рыболовных снастей.

ВЫВОДЫ, РАЗВЛЕЧЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Таким образом, читатель увидит, что электронный сигнализатор поклевки различных вариантов можно использовать для преобразования практически любого типа подвесного индикатора поклевки в электронный сигнализатор путем простого прикрепления передатчика к его нижней стороне. .Добавление функции электронной сигнализации дополняет, но не мешает обычному процессу идентификации и подсечки рыбы при использовании подвесного индикатора поклевки. Добавление невизуального оповещения, такого как звуковой сигнал, снижает потребность пользователя постоянно следить за подвесным индикатором поклевки во время рыбалки. Вместо этого у рыбака есть возможность следить за активностью рыбы, просто прислушиваясь к электронному предупреждению, указывающему на поклевку рыбы. После срабатывания будильника и оповещения пользователя висящий индикатор поклевки остается на леске для дальнейшего использования в качестве визуального индикатора поклевки для правильного извлечения рыбы на крючок. Кроме того, электронный сигнализатор поклевки имеет дополнительные преимущества:

    • он позволяет реализовать электронный звуковой сигнал с методом ловли, который в основном используется рыбаками, но обычно ограничивается визуальным указанием поклевки рыбы;
    • позволяет реализовать электронную сигнализацию при традиционном методе лова рыбы, который эффективно обнаруживает незначительное увеличение натяжения лески, вызванное поклевкой или поклевкой рыбы;
    • имеет опциональный корпус для подвесного индикатора и датчика поклевки, чтобы свести к минимуму возникновение ложных срабатываний из-за бокового/вращательного движения, вызванного ветром или другими внешними силами, не связанными с поклевкой рыбы;
    • подает звуковой сигнал, который звучит постоянно до тех пор, пока пользователь не отключит его, что гарантирует, что сигнал будет воспринят;
    • расширяет возможности пользователя по определению самых ранних стадий поклевки рыбы;
    • подает звуковой сигнал от источника, который физически не связан с удочкой или леской, и, таким образом, сводит к минимуму риск беспокойства подводной рыбной среды неестественными звуками, исходящими от сигнала тревоги и передающимися по леске в воду; и
    • позволяет изготавливать из легкого материала для удобства транспортировки с помощью рыболовных снастей благодаря своей простой конструкции.

Хотя приведенное выше описание содержит множество особенностей, их не следует рассматривать как ограничивающие объем вариантов осуществления, а просто как иллюстрацию некоторых предпочтительных в настоящее время вариантов осуществления. Важно отметить, что способ крепления передатчика к подвесному индикатору поклевки может включать в себя множество различных разъемов или клеев. Например, передатчик можно прикрепить к нижней части подвесного индикатора поклевки, просто используя двухсторонний скотч на конце разъема.Эта возможность использовать широкий спектр соединительных материалов на конце разъема передатчика обеспечивает совместимость электронного сигнализатора поклевки рыбы практически с любым типом утяжелителя, поставляемого для использования в качестве подвесного индикатора поклевки. Кроме того, соединители или клеи могут использоваться для соединения конца передатчика с соединителем с его функциональным концом или для прикрепления функционального конца передатчика непосредственно к подвесному индикатору поклевки. Например, магнит, прикрепленный непосредственно к нижней части подвесного индикатора поклевки с помощью двухстороннего скотча, будет представлять собой полностью функциональный узел подвесного индикатора поклевки/передатчика для электронной сигнализации, работающей с электромагнитным переключающим механизмом.Также предполагается, что передатчик подключается к подвесному индикатору поклевки в области, отличной от нижнего конца, при условии, что функциональный конец передатчика остается способным взаимодействовать с приемником. В этом случае трос передатчика может иметь непрямую конфигурацию, чтобы обеспечить надлежащее совмещение функционального конца с приемником.

В других вариантах осуществления используется передатчик, который взаимодействует с приемником посредством прямого или косвенного контакта с промежуточным элементом (элементами), который затем передает сигнал приемнику посредством прямого или косвенного взаимодействия, тем самым влияя на электронное состояние датчика.

В другом варианте используется датчик, работающий на основе нормально замкнутого электромагнитного переключателя для приемника. В этом случае можно предусмотреть одноконтурную схему для использования с процессором сигнализации. В качестве альтернативы датчик может содержать передатчик и приемник, которые воздействуют на электронное состояние датчика с помощью других подходящих средств связи или контакта, таких как радиопередачи, оптические передачи, беспроводные интернет-передачи, акустические передачи, механические передачи или события. химические реакции или явления, биологические реакции или явления и любые их сочетания.

Другой вариант осуществления включает в себя процессор сигналов тревоги, который выдает визуальное предупреждение, такое как световой индикатор заданной интенсивности, цвета или частоты вспышек. В качестве альтернативы, процессор сигналов тревоги может быть разработан для подачи проводного или беспроводного звукового сигнала тревоги, который звучит через наушники, динамик или любой портативный модуль, способный доставить предупреждение пользователю. В других вариантах осуществления процессора сигнализации может использоваться тактильное оповещение, такое как оповещение, доставляемое через портативное устройство с вибросигналом.

Дополнительный вариант процессора сигналов тревоги включает реле с фиксацией, позволяющее непрерывно активировать сигнал тревоги после срабатывания, даже после того, как передатчику будет разрешено повторно задействовать приемник. Другие варианты процессора сигналов тревоги могут также включать в себя дополнительные электронные элементы управления или функции, такие как светодиодные индикаторы для индикации состояния питания процессора сигналов тревоги, переключатели для управления вариантами электронного оповещения, такими как громкость, высота тона и характер звукового оповещения. , или интенсивность, цвет и частота мигания для визуального оповещения.Другие варианты осуществления процессора сигналов тревоги могут включать в себя дополнительные электронные модификации, позволяющие нескольким приемникам работать с одним процессором сигналов тревоги. Кроме того, в любом из этих случаев может быть использована интегральная схема.

В другом варианте процессора сигналов тревоги используется корпус, альтернативный корпусу 39 , который поддерживает компоненты процессора сигналов тревоги, но не закрывает их.

В других вариантах корпус датчика может использоваться не только в качестве ветрозащитного экрана, но и для других целей.Например, корпус датчика может быть разработан с основной целью включения эстетических особенностей или новых функций, при условии, что корпус датчика позволяет передатчику прямо или косвенно взаимодействовать с приемником.

В альтернативном варианте корпус приемника или датчика устройства сигнализации не располагается на земле и не втыкается в нее, а вместо этого может быть прикреплен к опорному рычагу, который соединен с удочкой, или к удерживающему кронштейну, чтобы правильно расположите приемник или корпус датчика в положении, доступном для электронного взаимодействия с передатчиком. В качестве альтернативы для закрепления или размещения приемника 25 на земле или другой поверхности можно использовать оборудование, отличное от наземных стоек (например, штативы, шипы, платформы, тросы).

Соответственно, объем должен определяться не проиллюстрированными вариантами осуществления, а прилагаемой формулой изобретения и ее юридическими эквивалентами.

Получите вакцину или бустер от COVID-19 | Услуги

Вы можете найти бесплатные вакцины против COVID-19 и повторные прививки в сотнях мест по всей Филадельфии.Вам не нужно предоставлять удостоверение личности, чтобы получить вакцину.

Городские передвижные вакцинопункты

Департамент здравоохранения предоставляет вакцины для взрослых и детей во временных клиниках по вакцинации по всему городу. Эти клиники не будут запрашивать подтверждение возраста или опекунства.

Городские поликлиники

Вы также можете получить вакцины и бустеры для детей и взрослых в городских медицинских центрах. В некоторых местах предусмотрены встречи, в то время как в других есть часы приема.Просмотрите сведения о каждом местоположении в таблице.

Местоположение Дни и часы Тип
Медицинский центр 2
1700 S. Broad St., Unit 201, 19145 		Пн, Вт, Ср и Пт:
с 8:00 до 12:30 		Только по предварительной записи.

Позвоните (215) 685-2933
, чтобы записаться на прием.

Медицинский центр 4
4400 Haverford Ave., 19104 		Пн и Вт:
8 a.м. – 12:30 После полудня. 		Только по предварительной записи.

Позвоните (215) 685-2933
, чтобы записаться на прием.

Медицинский центр 9
131 E. Chelten Ave. , 19144 		Пн, Чт и Пт:
с 8:00 до 12:30 		Только по предварительной записи.

Позвоните (215) 685-2933
, чтобы записаться на прием.

Медицинский центр Strawberry Mansion
2840 West Dauphin St., 19132 		Пн и Вт:
8:00 – 12:30 		Только по предварительной записи.

Позвоните (215) 685-2933
, чтобы записаться на прием.

  • Медицинский центр 3, приложение
    4219 Chester Ave., 19104
  • Беркс-стрит Приложение
    2001 У. Беркс-стрит, 19121
  • Медицинский центр 6, приложение
    301 W. Girard Ave., 19123
  • Медицинский центр 10, приложение
    2230 Cottman Ave., 19149
Пн, Ср, Чт и Пт:
с 8:00 до 13:00.
Вт:
8:00 – 15:00 		Часы приема.

Узнайте больше об услугах, предлагаемых в городских медицинских центрах.

Клиники-партнеры

Дополнительные адреса можно найти на сайте вакцины.gov. Эти места не связаны с Департаментом общественного здравоохранения Филадельфии.

Дома

Вы также можете получить вакцину или ревакцинацию от COVID-19 дома. Эта программа для:

  • Люди, не выходящие из дома.
  • Люди с инвалидностью или проблемами со здоровьем, которые не позволяют им покинуть свой дом для вакцинации.
  • Всем, кому трудно получить вакцину, в том числе тем, у кого проблемы с транспортом и расписанием.

Чтобы записаться на прием на дому, заполните онлайн-форму.

10 лучших сигнализаторов поклевки с приемником (Руководство на 2022 год)

Итак, какие же сигнализаторы поклевки самые лучшие в 2022 году?

Чтобы выбрать самые популярные сигнализаторы и причины, по которым рыболовы доверяют им, мы рассмотрели десять сигнализаторов от крупных брендов, таких как Delkim, Nash, Fox и New Direction, чтобы вы не пропустили ни одной поклевки. .

Выберите сигнализатор поклевки ниже, чтобы перейти к нашему обзору.

1. DELKIM TXI-D BACE ALARM

Общий победитель Лучший куда Бесповедь

Наш рейтинг

1 наш рейтинг

★ ★ ★ ★ ★

Цифровая обработка сигналов

Расширенная погодная защита от атмосферных погодных условий

датчик безопасности IMU

Разработанные в течение 10 лет, Новейшие сигнализаторы поклевки Delkims оснащены новейшими передовыми технологиями.

В конце дня индикация поклевки должна быть максимально точной, а своевременно предупреждать рыболова.

Особенности включают цифровую обработку сигнала, расширенную защиту от атмосферных воздействий, регулировку скорости звукового сигнала и цифровое радио для создания наилучшего сигнализатора поклевки с приемником!

Обладая более чем 40-летним опытом, Delkim говорит нам, что это действительно самая совершенная сигнализация на сегодняшний день.

Мы включили подробное видео ниже, в котором объясняются эти ключевые функции и объясняется, как они работают.

Отдельно стоит упомянуть дизайн. Они выглядят совершенно иначе, чем предыдущие Делки .

Изящные, компактные и менее загроможденные, они оснащены новыми молдингами, а внутри используется новая водонепроницаемая технология, так что вы можете быть уверены, что они прослужат долго.

Избыточная чувствительность несколько мешала предыдущим моделям, поэтому Delkim решила использовать цифровую обработку сигналов , чтобы противодействовать этому.

Отличное решение для многих “какие датчики поклевки лучше” дебатов на берегу!

Еще одно крупное косметическое изменение — передняя часть сигнализации. Это было изменено, чтобы иметь только два колеса; регулировка громкости будильника и реакция.

В результате получается более рациональная установка . Опять же, мы встроили видео, которое вы можете посмотреть, в котором объясняется, почему и как их использовать.

Наконец, яркость светодиодов регулируется автоматически благодаря умному «циклу день/ночь». Это означает, что вам больше не нужно подходить близко и лично, просто чтобы увидеть , какая сигнализация зарегистрировала поклевку в дневное время.

Сигнализаторы Delkim TXi’D — это дорогие сигнализаторы, но, по нашему мнению, они того стоят, поскольку они надежны и прочны, а их конструкция гарантирует долговечность.

На наш взгляд, это лучшие сигнализаторы поклевки, которые вы можете купить, по крайней мере, на данный момент, просто храните их в надежной сумке, или рюкзаке.

Особенности

Проверенный датчик вибрации
Цифровая обработка сигнала (Запатентовано)
Регулятор скорости звукового сигнала (Запатентовано)
Цифровое радио с тестом дальности
Улучшенная защита от непогоды
Безопасный датчик движения IMU (Запатентовано)
Компактный дизайн на 30 % меньше
Расширенные настройки светодиодов
Режим невидимого светодиода
Двойные прозрачные светодиоды доступны в различных вариантах
Выходной разъем NiteLite
Функция отключения звука
64 Цифровые настройки звука
Запоминание пользовательских настроек
Улучшенное энергосбережение
Формованный жесткий футляр

Сопутствующая оснастка

2.Комплект сигнализатора поклевки и приемника New Direction K9s

Наш рейтинг

★★★★★

Вторыми в нашем списке лучших сигнализаторов поклевки являются K9 от производителя снастей New Direction . Есть три сигнализации K9s и один приемник R9s. По нашему мнению, это должны быть лучшие сигнализаторы поклевки, выпущенные ими до сих пор!

Благодаря новейшим технологиям сигнализация и приемник работают вместе через мобильное приложение.

Это готовая установка, рассчитанная на длительный срок службы и оснащенная технологиями , разработанными для того, чтобы помочь вам ловить рыбу с умом.

Упакован в роскошный презентационный футляр с сетчатым карманом для любых индикаторов, который помогает хранить все вместе.

Главной особенностью является функциональность, с приемником и тревогами , запрограммированными на бесперебойную работу, все управляется приложением для мобильного телефона.

Лучшие сигнализаторы поклевки для рыболовов, которым нужны дополнительные функциональные возможности мобильного телефона.

Особенности

Уши с маяком с подсветкой
Автоматический ночник
Регулятор громкости
Регулятор чувствительности
Ореол для ночника
Кнопка тона/вкл./выкл.
Функция отключения звука

Обзор сигнализации поклевки

Сопутствующая снасть

4.

Korum KBI Compact 2-х стержневой сигнализатор

Наш рейтинг

★★★★★

Этот сигнализатор поклевки с набором приемника от Korum включает в себя пару сигналов KBI и приемник со светодиодом с функцией 10-секундного оповещения .

Маленькое и прочное колесо-роллер очень чувствительно (когда мы их использовали, было очень ветрено и из-за этого раздавался странный писк!), а сигнальные головки казались достаточно надежными. Для обоих требуется батарея 9В , которая не включена.

Громкость регулируется, опять же, стандартная функция сигнализаторов поклевки.

Теперь о приемнике, который опять же был невероятно компактным и может похвастаться большим радиусом действия беспроводной связи.

Он также вибрирует при активации будильника. Это питается от батареек 3AAA.

Если вы ищете лучшие сигнализаторы поклевки, которые компактны (идеально подходит для , устанавливаемого на вашу тележку , готового к работе в течение нескольких часов на месте?), эти сигнализатор и приемник поклевки станут отличным выбором!

Это может быть именно то, что вы ищете, особенно если большую часть времени вы склонны ловить двумя удочками .

Особенности

Регулируемая громкость.
5 мм светодиод.
Компактный дизайн.
Светодиод с фиксацией на 20 секунд.
Регулируемая стопорная гайка и компрессионная шайба.
Влагозащищенный громкоговоритель высокой мощности.
Чувствительная индикация поклевки
Система с плавающим кодом – нет помех
Дальность действия приемника 100 м
Очень низкий расход батареи
Сигнализатор с питанием от 1 батареи 23AE (LRV08) 12 В (не входит в комплект)
Размер сигнала тревоги 39 мм x 85 мм x 25 мм
120 мм x 45 мм x 20 мм размер приемника
Приемник питается от 3 батареек AAA (не входят в комплект)

5.Nash Siren R3 Bite Alarm & Receiver Set

Наш рейтинг

★★★★★

Противоугонная система

Сменные светодиодные линзы

The Nash Sir Настройки сигнализации вокруг в данный момент.

Они оснащены «интеллектуальным датчиком» , который, в двух словах, означает конец этим раздражающим звуковым сигналам из-за плохих погодных условий или отлива. Это основано на изменении скорости движения линии.

В сочетании с ведущими на рынке характеристиками дистанционного управления, испытанными на расстоянии до 400 м , они превышают производительность, когда это имеет значение.

Перед сном вы можете активировать функцию отключения звука одним касанием, а если вы ловите рыбу в водорослях, встроенные ушки-коряги не позволят вашим удилищам улететь в воду от сильной рыбы.

Какой бы ни была ситуация, эти сигналы тревоги разработаны, чтобы справиться с ними.

Другие функции, о которых вы, возможно, захотите узнать, — это встроенная защита линии для предотвращения повреждений или ударопрочный корпус сигнализации, который также является водонепроницаемым, если вы случайно промокнете.

Только что из коробки, сопряжение не может быть проще с помощью кнопки одним нажатием, в то время как срок службы батареи превосходен, и каждый сигнализатор питается от батареи CR 2 (не входит в комплект)

Фантастический сигнализатор поклевки с приемником комплект с синими, красными, зелеными или белыми светодиодами.

Sale Nash Siren R3

  • Защитный чехол из ПВХ
  • Встроенные прорезиненные ушки
  • Запатентованное управление чувствительностью с использованием микрочипа Intelligent Sensing
Особенности

Запатентованное управление чувствительностью с использованием микрочипа Intelligent Sensing 91 позволяет устанавливать катушки, не мешая рыбакам или карпу
Высокая мощность, регулируемая громкость и изменяемый тон
Импульсный оптоволоконный выход для индикаторов Nash Siren Optics
Встроенные прорезиненные ушки-коряги
Доступны головки с синими, красными, зелеными и прозрачными светодиодами
Защитный чехол из ПВХ
Питание от 1 батарейки CR 2 – 3 В (не входит в комплект)

Сопутствующая снасть

Наш рейтинг

★★★★★

Регулятор громкости, тембра и чувствительности

Hirisi не является широко известным брендом в отношении карповых снастей, однако этот сигнализатор поклевки с набором приемников делает отличным предложением значение и на самом деле имеет некоторые достойные технологии.

Каждый будильник помещен в полупрозрачный корпус с полосой из пяти светодиодов, которая выглядит стильно, при этом вы также можете регулировать громкость, тон и чувствительность каждого из них.

Громкость виброприемника также можно отрегулировать по своему вкусу.

Другие примечательные особенности включают гнездо для подключения свингера , светодиодный фонарь, встроенный в приемник (удобен ночью, когда вы вытаскиваете палатку ) и стандартный фиксированный болт с резиновыми уплотнительными кольцами. на каждый сигнализатор поклевки.

В роскошном кейсе вы получаете 4 сигнализатора поклевки, для которых требуется одна батарея 12 В, и приемник, для которого требуются 2 батарейки ААА (не входят в комплект)

обязательно выбери эти!!!!

Только по этой причине они составляют наш лучший список сигнализаторов поклевки….

Сигнализатор поклевки Hirisi

  • Полупрозрачный внешний корпус с 5 светодиодами
  • Регулировка громкости, тона, чувствительности на сигнале о рыбалке
  • Регулируемая громкость и вибрация на приемнике
Особенности

Громкость 155 м, диапазон тона0 915 Регулятор чувствительности,
Высокопроизводительный динамик
Светодиодная сигнализация
Функция предупреждения о краже
Съемная защелка
Требуется батарея 9 В (не входит в комплект)
Защитный чехол

Сопутствующая снасть

10.Беспроводные сигнализаторы поклевки Sabre Z3 с приемником

Наш рейтинг

★★★★★

Оснащен множеством функций, часто встречающихся в более дорогих сигнализаторах поклевки, каждый из которых компактен, а приемник предлагает большой радиус действия !

Достойный сигнализатор поклевки с набором приемников для любого начинающего рыболова!

Сигнализаторы надежны и стабильны, а защелки можно снять.

Это прекрасное дополнение к любой установке сигнализатора поклевки, так как очень удобно иметь при ловле в зарослях.

Кроме того, светодиоды очень яркие, и светодиод с откидным верхом — отличное дополнение с таким набором значений.

Наконец, 4-полосный приемник с превосходным рабочим диапазоном (и функцией вибрации) обеспечивает достойную настройку сигнализатора поклевки , если вы просто хотите отправиться на рыбалку!

Для каждого сигнализатора требуется n щелочных батареек A23 12 В (корпус не фантастический, поэтому мы избавились от них, вместо них храним их в сумке для снастей! )

На наш взгляд, это лучшие сигнализаторы поклевки для начинающих, или рыболовы, которые реже ловят рыбу.

Особенности

Регулируемый объем
Беспроводная функция
Ultra Bright LED
Высококачественный динамик
Отличный приемник Рабочий диапазон
Регулируемый объем
Регулируемый Tone
Беспроводная функция
