Блесна колебалка своими руками



Популярная блесна “Атом-2” давно пользуется заслуженным уважением у многих спиннингистов, только в последнее время появилось много некачественных подделок этой приманки, и я решил сделать блесну своими руками.

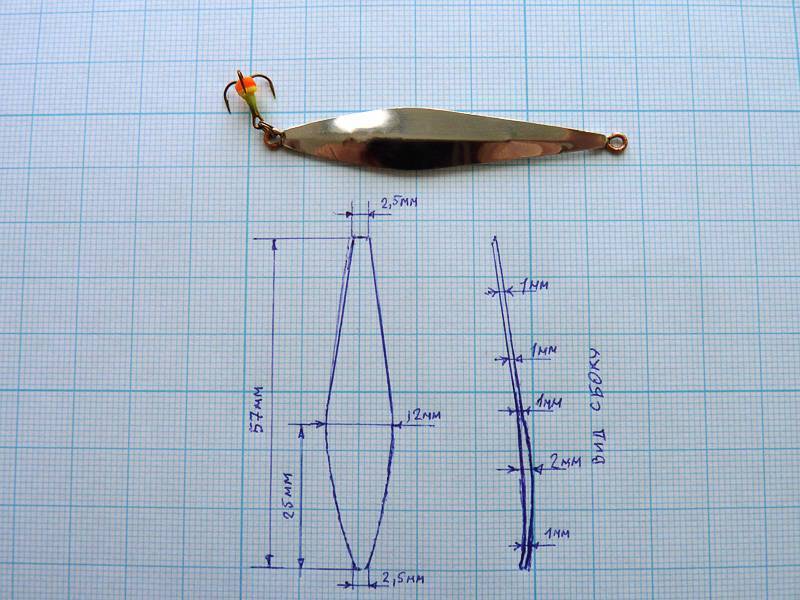

Чертеж приманки

Заготовку делал по чертежам (см. рис. ниже), ведь фото дает лишь общее представление об этой действительно очень уловистой колеблющейся блесне. По этим чертежам в свое время сделал шаблоны и по мере необходимости изготавливаю блесны.

Как сделать колебалку своими руками. Чертеж блесны.



Делал шаблоны и с «живой» блесны, один экземпляр, которой храню до сих пор как образец и сувенир. Отличия незначительны. У «живой» колебалки максимальная выпуклость на 1-1.5 мм больше, чем указано на чертеже. Также в задней части блесны (между отметками 50-60 мм) приманка шире на 2 мм.

Делаю заготовки как одноцветные, так и двухцветные из меди и латуни. Предварительно металл отжигаю на газовой плите, чтобы он стал мягким и хорошо гнулся. При изготовлении двухцветного варианта одну из сторон вырезанных заготовок покрываю припоем и спаиваю между собой. Профиль блесны формирую пуансонами на торце деревянной колодки, предварительно сделав в ней лунку, контролирую его шаблонами. Также для изготовления своих блесен использую никелированную латунь от пластины старого фотоглянцевателя. Такие блестящие самодельные блесны очень хороши для ловли в пасмурную погоду и при ловле в водоемах с черным илистым дном.

Но никелированная латунь довольно жесткая, и её без повреждения слоя никеля не отжечь. Поэтому процесс изготовления опишу подробнее. Вырезаю заготовку из меди или латуни точно по шаблону, а никелированную на 1-1.5 мм шире, и одну из сторон покрываю оловом. Соединяю заготовки небольшими болтиками с гайкой (М2-2.5) в местах, где будут стоять заводные кольца. После этого, положив никелированной стороной на ровную чистую дощечку, начинаю прогревать с какого-нибудь края. Как только расплавленное олово начнет появляться по краям заготовок, прижимаю этот участок дощечкой. Прогреваю паяльником дальше, пока расплавленное олово не начнет выступать по краям и на этом участке – передвигаю дощечку сюда. И так по периметру всей блесны.

Для того чтобы металл быстрее нагревался, на поверхность заготовки наношу немного канифоли. Если прогреваемая поверхность меди или латуни не сильно окислена, то ее лучше слегка натереть графитом от карандаша. В противном случае потом с нее придется счищать прилипшее олово.

После того, как заготовки спаяны, растворителем для нитрокрасок смываю канифоль. Затем резаком, сделанным из ножовочного полотна по металлу и заточенным в виде когтя, наношу «чешую» на никелированную поверхность, снимая слой никеля с латуни. «Чешую» можно делать как мелкую, так и крупную, делая промежутки шире (после нескольких рыбалок латунь между чешуйками окислится, потемнеет, и они будут выглядеть четче).

Профиль блесны

Теперь начинаю формировать профиль блесны. Крепеж (болтики с гайками) заготовок снимаю только с задней части приманки, когда необходимо сформировать здесь профиль. С передней части колебалки крепеж снимаю уже после того, как профиль приманки сформирован полностью. Дело в том, что никелированная латунь довольно жесткая и при формовке профиля часто отслаивается от другой половинки, а крепежные болтики их сжимают, что позволит сформировать одинаковую кривизну.

А вот после того, как профиль будет сформирован, с той стороны, где произошло отслоение (как правило, это задняя часть, где кривизна максимальная), откручиваю болт и в образовавшуюся щель помещаю кусочки расплющенного припоя. Прогреваю паяльником этот участок. Как только припой расплавится, это место сжимаю плоскогубцами, даю время остыть. Обрабатываю блесну напильником, а круглым надфилем растачиваю отверстия для заводных колец. Последним этапом работы является зачистка наждачной бумагой внутренней стороны обманки.

Вот и все, блесна готова. Остается только оснастить её заводными кольцами, тройником и можно отправляться на водоем испытывать самоделку в деле.



Технологии изготовления блесен, ранее в обзорах:

 Блесна маропедка, разработка А. Воробьева.

 Чертеж самодельной цикады.



 Лепесток блесны своими руками.



Самодельные ул-колебалки. | 21 июля 2014 | Своими руками

Здравствуйте господа рыболовы!

Все течет, все меняется, вот и Спиннинглайн из интернет магазина плавно трансформировался в площадку для общения. Пообщаемся сегодня на тему самодельных колебалок.

Изготовление колебалок это мастерство, которым рано или поздно, должен обладать каждый спиннингист, ну как вязание мушек. В гараже всегда найдется трубка или лист цветного металла, если нет, подойдет монета вышедшая из обращения (проверяйте магнитом, если магнитится, значит есть железо, есть железо – есть ржавчина), ведь материала много не надо, мы будем делать ультралайт колебалки.

Ножницами по металлу или зубилом вырезаем форму (вспомните какие видели в магазине), на центральной оси пробиваем или просверливаем два отверстия  под тройник и карабинчик, шарообразным предметом (лучше всего подойдет шарик от подшипника) выбиваем, выдавливаем, углубление вдоль центральной оси, от одного отверстия к другому.

Узкую часть, носик нашей блесны, круглогубцами подгибаем в противоположную, основному изгибу, сторону, делаем так называемый S-образный изгиб,  все, блесна готова. Можно оснастить одинарником или тройником, протестировать в ванне и на водоем)))

После того как перегнуто, испорчено, пару десяток своих, десяток покупных колебалок, придет понимание, начинаешь видеть зависимость глубины штамповки и толщины металла , от игры приманки. Всех нюансов в короткой заметке не расскажешь, знания придут с опытом, по мере сил буду выкладывать свои самоделки с описанием производства.

Вот блесенки сделанные из листа меди, вес 1,4 грамма, 10х22 мм и 1,6 грамма 25х8 мм.

Всегда приятно поймать на приманку собственного изготовления. А в какой восторг приходят друзья (особенно дамы), когда на рыбалке, ты вырезаешь из донышка пивной алюминиевой банки блесну  кусачками, гнешь рукояткой ножа, лезвием клинка буравишь отверстия, ставишь тройник, заряжаешь спиннинг и с первого заброса ловишь окунька!

А вот блесна из испорченной монеты 50 копеек.

Вот такой мой будет рассказ. Задавайте вопросы, получайте ответы. До новых встреч, Спиннинглайн!

Своими руками


Когда берешь в руки любую современную спиннинговую приманку, даже самую что ни есть простую колеблющуюся блесну от известного бренда, то первое, что поражает, — ее красота. Но если ознакомишься на каком-либо рыболовном форуме с ее техническими параметрами, то поражаешься еще больше. И сделана она из какого-то особого металла, и толщина его соблюдается с точностью чуть ли не тысячной доли миллиметра, а неповторимый профиль изгиба приманки рассчитывался с помощью суперкомпьютера!


Эта информация должна бы напрочь отбить желание спиннингистов самим сделать что-нибудь для пополнения рыболовного арсенала. Но самодельщики в рыболовной среде все еще не перевелись. Ведь все, что говорят о брендовых приманках — в общем-то правда, но — не вся правда. А вся правда состоит в том, что любой человек с небольшим набором подходящих материалов и элементарных слесарных инструментов, обладая минимумом навыков и максимумом упорства и желания, в состоянии сделать блесну, которая будет ловить не хуже фирменной. Ведь пекут же умелые хозяйки домашний хлеб, который в сто раз вкуснее «фирменного», причем без каких-либо компьютеризированных чудо-печек! Я хочу рассказать о своих самодельных колебалках. Конечно, для их изготовления нужен хотя бы минимальный набор слесарных инструментов: небольшие тиски, молоток, зубило, пару напильников, кернер, дрель и набор сверл. А еще нужен материал, из которого вы эти блесны будете делать. Это может быть листовая медь, латунь, нержавеющая сталь, мельхиор или най-зильбер. Кстати, из двух последних сплавов получаются особенно уловистые блесны, и их очень легко обрабатывать.


Толщина листа — от 1 до 4 мм в зависимости от типа и размера будущей блесны. Микроблесенки длиной 25—35 мм у меня лучше получаются из пластинок толщиной 1—1,2 мм, блесны размером от 40 до 80 мм — из двухмиллиметровой нержавейки или латуни, а если хотите сделать что-то вроде французской Flashmaster или американского Hopkins, то тут уже не обойтись без заготовки четырехмиллиметровой толщины.



Далее приступаем к разметке. Лучше сразу размечать и делать несколько блесенок — «товар» ведь недолговечный, за сезон остаются на подводных корягах десятки любимых «железок». Пропорции (отношение длины к ширине) блесны зависит от того, где вы ею намереваетесь ловить. Для ловли в стоячей воде и на слабом течении я делаю блесенки с отношением сторон от 2:1 до 2,5:1, для течения — от 2,7:1 до 4,5:1.



Форма блесны — по усмотрению мастера. Но лучше присмотреться к уже проверенным моделям. Мои любимые «первоисточники» — «Норвега», «Норич» или Little Cleo. Причем нет никакой необходимости копировать их точно, блесна может повторять «первоисточник» только в общих чертах. Например, мой «Норич» в задней части имеет радиус скругления, равный половине ширине блесны, а спереди от половины длины она сужается с двух сторон до одной трети ширины. Заготовку блесны из тонкого и мягкого материала (латунь, медь) можно вырезать слесарными ножницами по контуру, от толстой заготовки из нержавейки и других твердых сплавов лишнее придется отсекать остро заточенным зубилом



Напильником аккуратно опиливаем заготовку по контуру, добиваясь задуманных размеров и пропорций, все острые углы смягчаем. Если толщина блесны 2 мм и более, то очень полезно с будущей выпуклой стороны сделать напильником фаску по всей окружности блесны до половины толщины заготовки, а затем аккуратно смягчить ее с помощью мелкозернистой шлифовальной бумаги. Блесна с фаской имеет более легкую, порхающую игру, поэтому советую не пренебрегать этой технологической процедурой.



Намечаем, если до этого ее не было, продольную ось симметрии, на концах разметочной линии намечаем кернером места будущих отверстий для заводных колец. Сверлим отверстия сверлом диаметром 1,5—2 мм, с обеих сторон отверстий сверлом диаметром 5—6 мм снимаем образовавшиеся заусенцы. Важно: чем ближе к краю блесны будет просверленное отверстие, тем проще будет потом ввести в него заводное кольцо, и тем меньшим размером колец можно будет оснастить блесну. Это особенно актуально для самых миниатюрных блесенок — большие и тяжелые заводные кольца заметно портят их игру. По продольной оси симметрии кернером намечаем точки будущих формовочных ударов — с задней стороны первая такая точка находится на расстоянии половины ширины блесны, а с передней стороны- на одной ее трети длины.



Теперь можно приступать к одной из важнейших процедур — формовке профилей поперечного и продольного изгибов. Для этого раздвигаем губки тисков примерно на одну треть ширины блесны и укладываем ее так, чтобы ось продольной симметрии блесны находилась точно посередине раскрытых губок тисков. Ставим кернер поочередно в намеченные ранее разметочные лунки и не слишком сильными ударами начинаем формировать выпуклость блесны, следя за тем, чтобы блесна не смещалась с середины губок. Смещение чревато неприятностью — блесна получает едва заметный винтообразный профиль, который нарушит ее игру: она будет не колебаться, а вращаться.



Какая из форм выпуклостей (вогнутостей) для колебалки является «правильной»? Это зависит от условий и объекта ловли, но в общих чертах действуют следующие правила: блесны с неглубокой штамповкой имеют энергичную, рыскающую игру, напоминающую мечущуюся в панике рыбку, и больше привлекают активных угонных хищников — жерехов, тре-губок, окуней. Однако при слишком быстрой проводке или при ловле на быстром течении такие блесны переходят с колебаний на беспорядочное вращение, что отпугивает хищников. Кроме того, энергично рыскающие блесны очень неохотно заглубляются.



Блесны с глубокой штамповкой имеют более медленную колеблющуюся игру, напоминающую спокойно проплывающую рыбку, и больше годятся для засадных хищников — например для щуки или ручьевой форели. Игра таких блесен не сбивается ни при быстрой проводке, ни при ловле против течения. И еще: выпуклость, увеличивающаяся к задней части блесны, всегда придает игре большую устойчивость, поэтому эту часть лучше формировать более сильными ударами молотка по кернеру. Если блесна сделана из довольно толстого металла (от 2 мм и больше), то кроме выштамповки профиля ей в задней части желательно придать небольшой поперечный изгиб — такая блесна будет играть веселей.



После окончания формовки желательно проверить блесну на наличие поперечной крутильной деформации. Проще всего ее обнаружить, если положить приманку на ровную плоскую поверхность. Дефект исправляется зажатием задней части приманки в тиски и поворотом передней ее части против направления закрутки. Передок блесны нужно слегка выровнять — это сделает игру блесны более стабильной.



Лепесток блесны готов — можно приступать к оснастке. Заводные кольца я предпочитаю самого минимального размера, тройник должен быть выполнен не из слишком тонкой проволоки, так как он играет важную роль в балансировке блесны. С легким крючком активно играющая блесна пытается перейти во вращающийся режим, а чересчур тяжелый тройник заметно тормозит и обедняет ее игру. Ширина тройника должна примерно равняться ширине блесны в задней ее части — я стараюсь придерживаться этого старинного «правила» изготовителей колебалок. Почти все свои колебалки я украшаю небольшим хвостиком из тонкого пластика — это и стабилизирует игру блесны, и одновременно делает ее заметно уловистей за счет привлекательных вибраций этих самых хвостиков. Лучшие хвостики — из пластиковых блестков-чешуек, которые можно купить в галантерейном магазине.



Блесну слегка шлифую самой мелкой шкуркой — и можно приступать к ловле. Но лучше ее еще немного подкрасить и сделать похожей на кормовой объект местного хищника — аральский жерех, особенно охотящийся в чистейших озерных водах, очень восприимчив к расцвету приманок. Все мои жереховые блесенки раскрашены под уклейку и местную красноперку — зеленоватая спинка, голубоватые бока и красно-оранжевая задняя часть или брюшко. Крашу водостойкими маркерами, окраска держится максимум одну рыбалку, зато и восстановить ее можно за одну минуту, причем прямо в полевых условиях.



Особое внимание — оснастке и окраске форелевых блесенок. В наших горных реках течение очень быстрое, поэтому блесенки должны быть достаточно тяжелыми и не выноситься на поверхность воды. Лучший материал для них — тяжелая нержавейка толщиной около 1,2 мм, штамповка — глубокая с дополнительным поперечным изгибом в задней части. Форель — рыба очень бойкая, поэтому оснастка блесны надежным тройничком кажется мне более предпочтительной, чем одинарником, сходов с которого — очень много.


Окраска моих форелевых приманок — пятнистая, под радужку или османа. Так они выглядят рядом с фирменной колебалочкой от River Old. Мой арсенал самодельных колебалок весьма приличный. Блесенки длиной 25–35 мм чисто форелевого назначения, хотя в равнинных водоемах на них иногда попадается и шемая, и трегубка. Блесны от 40 до 60 мм — специально для жереха, ранней весной или поздней осенью при ловле в озерах он предпочитает именно колебалки, а не вертушки или воблеры. На более солидные колебалки (65–80 мм) доводилось ловить судаков, змееголовов и щук. А вот соменка так ни разу и не поймал, хотя другие — ловили, и очень даже успешно.


как сделать самодельную блесну своими руками

как сделать самодельную блесну своими руками


Для просмотра нажмите на картинку





Читать далее


Смотреть видео












































































































































как сделать самодельную блесну своими руками

Изготовление блесны своими руками
Самодельные блесны своими руками
Блесна своими руками – это просто
Как сделать блесну своими руками в домашних условиях
Способы изготовления блесны своими руками
Блесны своими руками — виды, особенности самодельных блесен и их сборка (100 фото и видео)

Айкос официальный сайт москва цены на товары каталог

Самодельная блесна турбинка, вертушка. Блесна убийца окуня своими руками. Самодельный поппер Как красиво покрасить поппер или воблер своими руками Часть 3. Самодельный поппер Как сделать поппер своими руками Часть 2. Самодельный поппер Как сделать поппер своими руками Часть 1. УЛОВИСТАЯ Самодельная блесна из крышки! Как сделать блесну своими руками. Как собрать вертушку своими руками.
Способы изготовления блесны своими руками. Особенности самодельных блесен. Инструменты и материалы. Способы изготовления. По этой причине многие рыболовы берут эту миссию на себя – делают блесны своими руками. Способы изготовления. Своими руками можно сделать как примитивную блесну, так и изделие, достойное стать примером для других рыбаков. Первоначально нужно подобрать из нержавейки подходящую основу.
Блесна ЖЕВАННЫЙ КАРАСЬ своими руками. Как сделать блесну на щуку из подручных материалов. Самодельная хищная тая блесна из трубки своими руками на судака,щуку,окуня. Блесна из ложки своими вая вертушка и колебалка. Блесна из ложки своими вая вертушка и колебалка.
Блесны своими руками — виды, особенности самодельных блесен и их сборка ( фото и видео). Наверное, самым распространенным вопросом среди рыболовов считается «на что же ловить рыбу?». Если во время активного «жора» рыба может и полностью голый крючок заглотить, а вот когда такой клев спадает, то тут и начинаются серьезные споры. Каждый рыбак старается подобрать что-то особенное, такое, чтобы рыба хорошо клевала вне зависимости от времени года и погоды. И, как не удивительно, но самой лучшей наживкой многие признают блесну. А причина в том, что она больше всего похоже на что-то съедобное.
Уловистая самодельная блесна Как сделать блесну из крышки своими руками. Watch this video on YouTube. Технология изготовления. Блесна – незацепляйка своими руками. Как правило, основная масса рыбы находится в местах, где традиционными приманками ее не достанешь. При первом же забросе, в результате зацепа, приходится распрощаться со своей, достаточно уловистой приманкой. Для этого придется запастись: Стальной проволокой, диаметром 0,,5 мм.
Как сделать самодельную колебалку. Изготовление блесны колеблющегося типа можно разделить на две методики, которыми удобно пользоваться при проектировании и производстве будущего изделия. Для первого метода следует доработать любой предмет заводского производства, похожий своими формами и размерами на покупную приманку. Одним из таких предметов является столовая ложка в различных своих модификациях, от чайной до соусной, с условием, что она выполнена из металла. Блёсны своими руками по второй методике выполняют из листового металла или его сплавов. Для этих целей используют нержавеющие стали, медные или латунные пластины.
Существует большое количество видов самодельных блесен на окуня своими руками из подручных материалов за небольшой промежуток времени. Основные характеристики зимних блесен. Существуют свои требования для насадок для подледного лова окуня: В зависимости от глубины, на которой ловится рыба, подбирают наживу. Рассмотрим основные, наиболее популярные типы блесен и как сделать блесну на окуня. Для работы следует иметь следующие инструменты: ножницы по металлу, молоток, шило, рашпиль, наждачная бумага. Данный вид донной блесны на окуня своими руками является одним из самых популярных. Вариаций по форме масса. Это может быть и треугольник, и овал.
Как сделать уловистые блесна вертушки и колебалки своими руками. Самодельные приманки на щуку и окуня из разных подручных материалов. Блесна своими руками – это просто. Сегодняшнее изобилие спиннинговых приманок удовлетворит любого рыболова, тем не менее, многие спиннингисты предпочитают ловить на блесна, сделанные своими руками. При этом движет ими вовсе не жадность. Дело в том, что магазинные изделия не всегда выполняют возложенную на них функцию должным образом, некоторые вообще ничего не ловят, вот и приходится либо дорабатывать их, либо заниматься кустарным производством блесен.
Как сделать самодельную блесну из баббита. Возьмите (или склейте) картонную коробочку высотой см (размеры коробки должны превышать размеры модели на см). В коробку до половины залейте раствор гипса или цемента (конститенции как сметана). Уловистые блесны своими руками. Внешне красивые блесны, несмотря на их полное сходство с натуральной рыбкой, зачастую оказываются непригодными из-за плохой игры. Одной из самых уловистых приманок оказалась блесна известного русского рыболова И.
Самодельные блёсны можно изготавливать по идентичным шаблонам популярных типов приманки, внося в их конструктивные особенности свои доработки, аргументированные опытом охоты за хищником и нюансами игровых качеств, требующихся для определённого вида рыбы и способа проводки. Блесна «Царь-рыба» и ее широкая известность. Как сделать своими руками. Можно использовать ручку из предыдущего способа, а можно отпилить новую. Главное, чтобы супруга или мама не заподозрили неладное.

КОЛЕБЛЮЩИЕСЯ БЛЕСНЫ – своими руками

Колеблющиеся блесны, доработка колебалок своими руками – глава 24-03 из книги Виктора Андреева “Блесны и воблеры для спиннинга”. Ловля на колебалки – обзор, виды, модели, игра, проводка, выбор колеблющихся блесен, советы начинающим спиннингистам.

ЧАСТЬ 2. КОЛЕБЛЮЩИЕСЯ БЛЕСНЫ (КОЛЕБАЛКИ) ДЛЯ СПИННИНГА

ЧАСТЬ 2.3. УЛОВИСТАЯ БЛЕСНА-КОЛЕБАЛКА СВОИМИ РУКАМИ

Глава 3. Колеблющаяся блесна своими руками

Покупая колеблющуюся блесну, нужно в первую
очередь оценивать само тело приманки. Все остальное  легко заменить.
Можно брать у умельцев только заготовки, а оснащать их уже самому.
Кстати, с такими заготовками работать намного проще, ведь они обычно
штампуются из листовой латуни и впоследствии легко обрабатываются.

Компоновка

Начнем с того, что нередко еще встречаются блесны удачной формы, но скомпонованные кое-как.

Иногда при штамповке остаются заусенцы – сточим их, а заодно скруглим
острые кромки. Затем займемся отверстиями под заводные кольца. Для
свободной игры желательно, чтобы диаметр этих отверстий хотя бы вдвое
превышал высоту заводных колец. При необходимости рассверлим отверстия и
раззенкуем их края.

Размеры всех элементов должны быть гармоничными. Особое внимание
обратим на крючки. Мало того, что они  качественные и нужного размера,
желательно иметь темные крючки. Ведь светлое антикоррозийное покрытие
делается для соленой воды, а в пресной воде лишний блеск может только
насторожить рыбу.

Изменение формы

Самый простой способ изменить игру блесны – уменьшить ее
выпуклость. Когда-то излишне активную колебалку-«волну» я прямо на
рыбалке «правил» булыжником. Если же наоборот, «волна» играла вяло,
приходилось дополнительно отгибать ее переднюю и заднюю части.

А вот блесна-«ложка» ведет себя по-другому. Здесь более плоская
модель, наоборот, активизирует игру – колебалка еще дальше уходит в
стороны и даже начинает вращаться.

При необходимости можно изменять не только
выпуклость, но даже саму форму блесны. Правда, заранее трудно
предсказать, что получится впоследствии. Но если приманка нас чем-то не
устраивает, почему не попробовать? Ведь для опиливания нужен только
напильник или наждачный круг.

Для примера возьмем широкую S-образную колебалку и посмотрим, что из нее может получиться (рис.37).


Рис.37. Опиливание блесны:
а) симметричное, б) переднее, в) заднее, г) асимметричное.

Если равномерно снять металл с верхнего и нижнего краев блесны, получится похожая, но более узкая модель (рис.37а). Новая приманка будет колебаться не так активно, но более
устойчиво, а значит, такая переделка полезна для ускоренной проводки
или для ловли на течении.

Если «урезать» верх и низ только на передней части блесны, то частота
ее колебаний вырастет, а амплитуда снизится (рис.37б). И наоборот,
если «урежем» заднюю часть, получим колебалку с широкой замедленной
игрой (рис. 37в).

Чтобы придать игре блесны нестабильный, «рыскающий» характер, можно снять часть металла только сверху (рис.37г).

Если хочется оставить неизменной форму приманки, то подрегулировать
активность игры в небольших пределах можно изменением скосов (рис.38).


Рис.38. Изменение скосов: а) для усиления игры, б) для ослабления игры.

Еще один способ изменить игру – облегчить или
утяжелить блесну. В первом случае часть металла с поверхности
стачивается, во втором – напаивается. Если при этом появляются
различные «пары», то получается биметаллическая блесна с собственным
электрическим полем.

Напайка часто бывает полезна и для придания колебалке лучших планирующих свойств.

Дополнительные элементы

Для придания блесне новых свойств можно поэкспериментировать с различными дополнительными элементами.

Прежде всего, это могут быть акустические отверстия и каналы, как
поперечные, так и наклонные. Они делаются на некоторых «срезанных»
блеснах, но вполне могут быть оправданы и на обычных колебалках.

Граненый стеклянный глаз считается очень полезным элементом, а
просверлить три отверстия и вставить нужную бусинку на проволочке не
составит большого труда.

А почему, например, не попробовать добавить к колебалке один-два дополнительных лепестка?

Если нет зацепов, а рыба берет вяло, поможет дополнительный крючок, установленный спереди или в середине колебалки.

И, наконец, из любимой блесны можно сделать незацепляйку, заменив «штатный» тройник на крючок с предохранительными усами.

Насадка на крючке

Яркий дополнительный элемент на тройнике не только маскирует
сам крючок, но и привлекает внимание хищника, служит ему «прицелом».
Обычно для этого применяется яркий кембрик или тонкий пластмассовый
хвостик (рис. 39).


Рис.39. Дополнительный элемент на крючке: а) кембрик, б) пластинка.

Хвостик для яркости можно оклеить оранжевым или кислотно-зеленым «флексом» – иногда это заметно оживляет клев.

Еще больший эффект можно получить, если на тройник блесны надеть твистер (рис.40а).


Рис.40. Дополнительная приманка на крючке:
а) твистер, б) резиновый хвостик.

Однако он утяжеляет тройник и может негативно повлиять
на игру всей приманки, поэтому резиновую насадку надо применять
избирательно.

Можно самому вырезать твистер из тонких резиновых перчаток (рис.40б) и
надеть его на цевье. Облегченный вариант уже меньше влияет на
собственную игру колебалки, а на рыбу действует так же притягательно.

Изменение расцветки

Даже самая проверенная модель может дать осечку, если ее цвет не
соответствует конкретным условиям. Например, блесна белая и блестящая, а
на небе яркое солнце. Если даже хищник и выходит на такую приманку, то
клевать никак не хочет.

Раньше я брал крупную наждачную бумагу и зацарапывал чересчур
блестящие поверхности. Сейчас предпочитаю уменьшать «сияние» блесны
нанесением рисунка красками или водостойкими фломастерами (рис.41).


Рис.41. Типичные варианты окраски блесен.

К слову, это вовсе не пустая трата времени, а вполне оправданное
действие. У меня были неоднократные случаи, когда только раскраска
колебалки «под окунька» заставляла щуку все-таки взять приманку. И
попробуйте угадать, какие рыбки при чистке оказывались у нее в желудке?

Но блесну можно не только раскрашивать.

Светоотражающие наклейки иногда вдвое-втрое увеличивают наш улов.
Наиболее типичные варианты использования «флекса» приведены на рис.42.


Рис.42. Варианты использования светоотражающих наклеек.

Особенно действует «флекс» на активного и агрессивного хищника. В
этом случае яркая наклейка намного быстрее привлечет внимание рыбы к
блесне.

Как-то на Кольском полуострове я увидел немыслимо разукрашенную
колебалку. Однако именно на нее местный рыболов солнечным днем в
чистейшей воде поймал килограммовую кумжу. Скорее для хохмы я заклеил
всю свою блесну четырьмя самыми яркими сегментами желтого, зеленого,
оранжевого и красного «флекса» – и три пятнистых красавицы-рыбины стали
«ценным подарком» за изобретение. Похоже, в тот раз северную рыбу
подвела ее агрессивность.

Южнее картина обратная – при хорошей освещенности лучше работают
приглушенные цвета: розовый, серый, бронзовый. Они же предпочтительнее и
для осторожного хищника.

На блесне всегда полезны небольшие контрастные детали. Я, например,
люблю наклеивать ромбики, кружки или тонкие полоски «флекса». Мне
кажется, что при хорошем клеве эффективнее серебристые и красные, а при
плохом – золотистые и розовые элементы.

Мелкие детали наклеиваются на выпуклую сторону без проблем, а вот
крупные иногда топорщатся. В этом случае заранее вырежем на наклейке
несколько узких боковых «клиньев». А чтобы «флекс» не отставал,
поверхность блесны предварительно обезжирим и слегка нагреем феном.
Теперь вся рыба – наша!



Следующая глава книги В.Андреева: БЛЕСНЫ И ВОБЛЕРЫ ДЛЯ СПИННИНГА >>>

Предыдущая глава книги В.Андреева: БЛЕСНЫ И ВОБЛЕРЫ ДЛЯ СПИННИНГА >>>



Оглавление книги В. Андреева: БЛЕСНЫ И ВОБЛЕРЫ ДЛЯ СПИННИНГА >>>

Все книги В.Андреева >>>

Статьи В.Андреева >>>

Совместные статьи В.Андреева >>>

Как собрать схему генератора | Как вики

В этом руководстве кратко описаны различные схемы генераторов.

Индуктивно-конденсаторные генераторы.

Осциллятор Колпитца

Упрощенная версия формулы такова:

Генератор Хартли

Плюсы:

  • Изменение частоты с помощью конденсатора переменной емкости
  • Выходная амплитуда остается постоянной во всем диапазоне частот
  • Коэффициент обратной связи катушки индуктивности с ответвлениями остается

Минусы:

  • Не подходит для чистой синусоиды

Осциллятор Клэппа

Осциллятор Армстронга

на основе схемы регенеративного приемника

Блокирующий осциллятор

Используется любой операционный усилитель и сдвигается фаза обратной связи. Приступить к работе очень просто.

Полные уравнения

Критерии колебаний:

Упрощенные уравнения

Чтобы использовать эти уравнения и и

цифровым языком: нестабильный мультивибратор

Мультивибратор

Схема имеет два состояния:

Состояние 1′:

  • Q1 включен
  • Коллектор Q1 при 0 В
  • Тестовая зарядка C1 через R2 (и Q1)
  • Напряжение на базе транзистора Q2 равно напряжению на конденсаторе C1.Первоначально это низкое значение, но оно увеличивается по мере зарядки C1.
  • Q2 выключен (при базовом напряжении < 0,6 В)
  • C2 разряжается через резисторы R3 и R4
  • Высокое выходное напряжение (хотя и немного ниже напряжения питания из-за разрядного тока конденсатора C2 через R4) и схема переходит в следующее состояние.

Состояние 2

  • Q2 включен
  • Коллектор Q2 (выходное напряжение) переходит от +В к 0В
  • Это ступенчатое изменение на C2 вызывает отрицательный импульс на базе Q1, который быстро выключает его.
  • Q1 выключен, его коллектор поднимается примерно до +V.
  • C1 разряжается через R1 и R2
  • C2 заряжается через R3 от -V через 0V до +0,6V (это может рассматриваться как разрядка, а не зарядка)
  • Напряжение на базе транзистора Q1 равно напряжению на конденсаторе C2. Первоначально это низкое значение, но оно увеличивается по мере заряда C2.
  • Это состояние является самоподдерживающимся до тех пор, пока напряжение на базе Q1 не достигнет 0,6 В, после чего Q1 включается, и схема возвращается в состояние 1.

Начальное включение

При первом включении схемы ни один из транзисторов не включается. Однако это означает, что на данном этапе они оба будут иметь высокие базовые напряжения и, следовательно, тенденцию к включению, а неизбежные небольшие асимметрии будут означать, что один из транзисторов будет включаться первым. Это быстро переведет схему в одно из вышеуказанных состояний, и последует колебание.

Период колебаний

Грубо говоря, продолжительность состояния 1 (высокий выход) будет связана с постоянной времени R2. C1, поскольку она зависит от зарядки C1, а продолжительность состояния 2 (низкий выход) будет связана с постоянной времени R3.C2, поскольку она зависит от зарядки C2 — и эти постоянные времени не обязательно должны быть одинаковыми, поэтому Пользовательский рабочий цикл может быть достигнут.

Однако продолжительность каждого состояния также зависит от начального состояния заряда рассматриваемого конденсатора, а это, в свою очередь, будет зависеть от величины разряда во время предыдущего состояния, что также будет зависеть от резисторов, используемых во время разряда ( R1 и R4), а также от длительности предыдущего состояния, и т.д. .В результате при первом включении период будет довольно долгим, поскольку конденсаторы изначально полностью разряжены, но период быстро сократится и стабилизируется.

Период также будет зависеть от тока, потребляемого с выхода.

Из-за всех этих неточностей на практике обычно используются более сложные ИС таймера, как описано выше.

Инвертор кольцевого генератора

Требуется нечетное количество инверторов. Использование минимального количества каскадов в генераторе позволяет достичь максимальных частот, однако это будет чувствительно к колебаниям напряжения.При использовании большего количества ступеней шум, вызванный колебаниями напряжения, сводится к минимуму. Частота не является точной из-за различий во времени перехода. Это компенсируется за счет управления током, проходящим через транзисторы. Это также позволяет вам сделать его генератором, управляемым напряжением (VCO).

КМОП-кристаллический генератор

Генератор инвертора триггера Шмитта

Это может быть построено из IC серии ttl 7414, 74ls14… или из серии 4000 cmos (напр.г.:4093).

Может использоваться вместо других осцилляторов.

Т = 1,7*RC

Стабильный RC-генератор

Это, вероятно, самый распространенный генератор для любителей электроники, потому что это обычная ИС и хорошо задокументирована.

  • широкополосные усилители
  • буферные усилители
  • кварцевые генераторы
  • эмиттерная дегенерация
  • Осциллятор Хартли
  • отрицательный отзыв
  • Генераторы, управляемые напряжением
  • дрейф осциллятора
  • Осциллятор Армстронга
  • Нестабильный мультивибратор
  • Блокирующий осциллятор
  • Генератор Клаппа
  • Генератор Колпитца
  • Кварцевый осциллятор
  • Электронный осциллятор
  • Осциллятор Хартли
  • Генератор релаксации
  • RLC-цепь
  • Осциллятор Ваккара
  • Осциллятор Ройера
  • OCXO (сокращение от Oven Controlled X-tal (Crystal) Oscillator) — это метод, используемый для предотвращения изменений температуры, влияющих на резонансную частоту пьезоэлектрического кристалла.

В электронике осциллятор — это схема, которая генерирует сигнал на определенной частоте. Вы можете сделать простой генератор с катушкой индуктивности и конденсатором (две параллельные пластины). Цепь будет попеременно накапливать энергию в конденсаторах (электрическая энергия) и в катушке индуктивности (магнитная энергия). Электроны, выходящие из одной пластины, будут проходить через индуктор. Когда заряд на пластинах становится постоянным, ток затухает. Падение тока создает электродвижущую силу в катушке индуктивности, которая заставляет электроны двигаться в том же направлении, тем самым заряжая другую пластину конденсатора.Вам понадобиться:

  • 2 рулона Saran Wrap
  • Рулон алюминиевой фольги
  • 2 неизолированных провода
  • Тонкий изолированный медный провод
  • Картонная трубка
  • Батарея

Если у вас нет конденсатора, выполните следующие действия. удобный. Разверните два рулона Saran Wrap на несколько футов. Поместите несколько квадратных футов алюминиевой фольги на каждую развернутую область, чтобы обертка Saran простиралась дальше (покрывала большую площадь), чем алюминиевые листы. Это дополнительное удлинение обеспечит электрическую изоляцию между «пластинами», когда два листа Saran Wrap и алюминий будут снова свернуты вместе. Теперь разрежьте сэндвич Saran Wrap на краю одного из рулонов Saran Wrap и поместите только что отрезанный сэндвич Saran Wrap-алюминий прямо на другой сэндвич Saran Wrap-алюминий. Это делает бутерброд из саран-обертки-фольги-саран-обертки-фольги. Нижний слой Saran Wrap все еще соединен с рулоном Saran Wrap. Вставьте два оголенных провода в сэндвич разными слоями, чтобы они соприкасались с двумя алюминиевыми листами. Затем сверните все это в рулон Saran Wrap, который все еще прикреплен к нижнему слою Saran Wrap.Слой Saran Wrap между двумя слоями фольги изолирует их друг от друга, как воздух в обычном конденсаторе.
Шаг 2: Прикрепите провода конденсатора к противоположным концам батареи изолентой. Это зарядит конденсатор. Дайте ему зарядиться в течение часа, как если бы вы заряжали аккумулятор. http://www.ehow.com/how_5652134_make-simple-oscillator.html

DIY Synth Series Часть 1 — Экспоненциальный VCO

Узнайте, как сделать свой собственный олдскульный 1В/октавный синтезатор.

Сегодняшняя музыка в основном создается с помощью компьютерного программного обеспечения для мастеринга треков, добавления инструменталов, микширования песен, управления звуками и многого другого — но как они используются для создания музыки?

Раньше музыка полностью исполнялась с использованием НАСТОЯЩИХ инструментов, таких как гитары и фортепиано, но синтетические звуки также оставили свой след на музыкальной сцене. В качестве примера можно привести отличную группу Kraftwerk, которая в 1970-х годах использовала синтезаторы для создания всех своих звуков, от агрессивных пилообразных до нежных звуков компьютера.

Все эти синтезаторы (в отличие от большинства современных) были аналоговыми, что означает, что вместо того, чтобы полагаться на программное обеспечение и процессоры, генерация звука осуществлялась путем манипулирования электрическими сигналами во времени.

Как работает старый синтезатор? Эта серия проектов покажет, как работают все различные части синтезатора и как создавать собственные модули.

В этом проекте мы будем создавать сердце синтезатора, VCO (генератор, управляемый напряжением), который принимает аналоговые напряжения и генерирует необработанные звуки, готовые для дальнейшей обработки фильтрами, модуляторами, модулями ADSR и пошаговыми последовательностями. .



Синтезатор Minimoog Model D (который использовался Kraftwerk с 70-х по 1981 год). Изображение предоставлено Мугом.

Тип синтезатора и теория музыки

Синтезатор, который мы будем разрабатывать, был чрезвычайно популярен в свое время. Он известен как синтезатор 1V/Octave. Это означает, что при каждом увеличении входного напряжения на 1 В выходная частота будет увеличиваться на одну октаву (то есть в 2 раза).

Теперь для корректной работы этого модуля ему нужен экспоненциальный преобразователь на входе.Этот преобразователь принимает линейное напряжение и создает экспоненциальное напряжение, которое подается на ГУН. Зачем нужен экспоненциальный преобразователь? Ответ кроется в природе человеческого слуха и теории музыки!

Если вы возьмете пианино и сыграете среднюю ноту ля (A4), оно издаст особый тон с частотой 440 Гц. Если теперь вы сыграете ноту A справа от этой (12 нот вверх, A5), нота будет звучать так же, за исключением более высокого тона, и имеет частоту 880 Гц. (Нижняя нота является гармоникой верхней ноты, поэтому при совместном исполнении они звучат хорошо).Теперь, если вы сыграете следующую ноту ля справа (A6), она будет звучать выше, чем предыдущая нота ля; он имеет частоту 1760 Гц.

Любые две одинаковые ноты, разделенные 12 клавишами, называются октавой. Для любых двух клавиш, отстоящих друг от друга на октаву, верхняя клавиша будет иметь частоту, вдвое превышающую частоту первой. Причина этого в том, что по своей природе человеческий слух логарифмический. Это означает, что для того, чтобы что-то звучало вдвое громче, его амплитуда (или частота в области высоты тона) должна увеличиться в два раза.

Если, например, мы увеличим частоту сигнала с 1 Гц до 2 Гц, для человеческого уха это будет считаться разницей в октаву. Но увеличение частоты сигнала с 440 Гц до 441 Гц не приводит к изменению октавы. На самом деле, человеческое ухо не сможет различить эти две частоты, потому что человеческое ухо лучше воспринимает относительные, а не абсолютные изменения.

Итак, со всей этой сложной теорией нам нужно найти способ взять линейный источник напряжения (октавную клавиатуру 1 В) и преобразовать его в источник напряжения, который производит экспоненциальные напряжения.Для этого мы будем использовать компонент с присущими ему экспоненциальными свойствами, биполярный транзистор или BJT.

Экспоненциальный преобразователь

Итак, нам нужна схема для получения линейного напряжения от клавиатуры/контроллеров и создания экспоненциального напряжения, значение которого удваивается для каждой октавы.

Поскольку наш ГУН работает на шине 5 В с одним источником питания, выходное напряжение преобразователя должно находиться в диапазоне от 0 до 5 В. При входном диапазоне 5 В это дает возможность использовать 5-октавную клавиатуру с 60 клавишами.

В таблице ниже показано входное напряжение клавиатуры и требуемое выходное напряжение преобразователя.



Ключ Ключ # 1v Октава V Экспо Выход Частота
С0 1 0,0833 0,1655 65.4078
С#0 2 0.1667 0,1754 69.2971
Д0 3 0,2500 0,1858 73.4177
D#0 4 0,3333 0,1969 77,7834
E0 5 0,4167 0,2086 82.4086
Ф0 6 0,5000 0,2210 87.3089
F#0 7 0.5833 0,2341 92.5005
Г0 8 0,6667 0,2480 98. 0009
G#0 9 0,7500 0,2628 103,8284
А0 10 0,8333 0,2784 110.0023
А#0 11 0,9167 0,2950 116,5434
В0 12 1.0000 0,3125 123,4734
С1 13 1.0833 0,3311 130,8155
С#1 14 1,1667 0,3508 138,5942
D1 15 1.2500 0,3716 146,8355
Д#1 16 1,3333 0,3937 155,5668
Е1 17 1.4167 0,4171 164,8172
F1 18 1,5000 0,4419 174,6178
F#1 19 1,5833 0,4682 185. 0011
Г1 20 1,6667 0,4961 196.0018
G#1 21 1,7500 0,5256 207,6567
А1 22 1.8333 0,5568 220.0046
А#1 23 1,9167 0,5899 233.0868
В1 24 2.0000 0,6250 246,9468
С2 25 2,0833 0,6622 261,6311
С#2 26 2,1667 0,7015 277.1885
Д2 27 2.2500 0,7433 293.6709
D#2 28 2,3333 0,7875 311.1335
Е2 29 2,4167 0,8343 329,6345
F2 30 2,5000 0,8839 349,2356
F#2 31 2,5833 0,9364 370. 0022
Г2 32 2.6667 0,9921 392.0037
G#2 33 2,7500 1.0511 415.3134
А2 34 2,8333 1.1136 440.0092
А#2 35 2,9167 1.1798 466.1736
В2 36 3.0000 1.2500 493,8937
С3 37 3.0833 1,3243 523.2621
С#3 38 3,1667 1.4031 554,3769
Д3 39 3,2500 1,4865 587.3419
D#3 40 3,3333 1,5749 622.2670
Е3 41 3,4167 1,6685 659. 2690
F3 42 3.5000 1,7678 698.4711
F#3 43 3,5833 1,8729 740.0044
Г3 44 3,6667 1,9843 784.0073
G#3 45 3,7500 2,1022 830.6268
А3 46 3,8333 2,2272 880.0185
А#3 47 3.9167 2,3597 932.3471
В3 48 4.0000 2,5000 987,7874
С4 49 4.0833 2,6487 1046,5242
С#4 50 4,1667 2,8062 1108.7538
Д4 51 4.2500 2,9730 1174. 6838
D#4 52 4.3333 3.1498 1244.5341
Е4 53 4.4167 3,3371 1318.5379
F4 54 4,5000 3,5355 1396,9423
F#4 55 4,5833 3,7458 1480.0088
G4 56 4,6667 3,9685 1568.0147
G#4 57 4.7500 4.2045 1661.2537
А4 58 4,8333 4.4545 1760.0370
А#4 59 4,9167 4,7194 1864.6942
В4 60 5.0000 5.0000 1975.5747







Компонент, который будет использоваться для его экспоненциальных свойств, — это BJT. Большинство будет знакомо с уравнением, которое связывает ток базы с током коллектора, но эта зависимость является линейной.

Уравнение, связывающее напряжение база-эмиттер с током коллектора, является экспоненциальным:





Где

  • Ic – ток коллектора
  • Is – Ток насыщения
  • q – Заряд электрона
  • Vbe – Напряжение база-эмиттер
  • k – Постоянная Больцмана
  • T – Температура (в кельвинах)

К счастью для нас, есть умные люди, которые уже сделали сложную математику (см. здесь для математики) и схемы.

Ниже приведен полный экспоненциальный преобразователь, который будет использоваться в нашем ГУН для преобразования входного линейного напряжения в экспоненциальное (где выходное напряжение удваивается при каждом увеличении входного напряжения на 1 В).



Нажмите, чтобы увеличить.



На схеме, показанной выше, на U1B подаются три разных входа. Вы можете добавить дополнительные резисторы 100K для большего количества входов, но обычно должно быть достаточно трех.

  • KEY — ввод с клавиатуры 1V Octave
  • TUNE — подключен к триммеру, который можно использовать для небольшой регулировки выходной частоты (путем добавления небольшого количества напряжения)
  • LFO — низкочастотный осциллятор — может использоваться для добавления таких эффектов, как НЛО, полицейские сирены или даже арпеджио



Вот простое объяснение того, как работает эта схема:

  • U1B используется как для суммирования отдельных входов (KEY, TUNE и LFO), так и для масштабирования входного напряжения таким образом, чтобы 1 В на выходе давало -18 мВ (обратите внимание, что это инвертирующая конфигурация).
  • Q1 и Q2 образуют дифференциальную пару.
  • U2B используется для поддержания постоянного тока через Q1. Изменения напряжения базы Q1 приводят к соответствующим изменениям напряжения база-эмиттер Q2 и, следовательно, к экспоненциальным изменениям тока коллектора Q2.
  • Q1 и Q2 ДОЛЖНЫ ИМЕТЬ ОЧЕНЬ ПОДОБНЫЕ HFE!
  • U1A – преобразователь ток-напряжение (R1 и RV1 подобраны так, что при входном напряжении 5В выходное тоже 5В).

ГУН

Теперь пришло время создать осциллятор, управляемый через источник напряжения.

Для этого мы будем использовать очень распространенную раскладку, показанную ниже:



Нажмите, чтобы увеличить.



Этот осциллятор состоит из четырех секций:

  • Интегратор (U3A)
  • Инвертирующий триггер Шмитта (U3B)
  • Цепь сброса (Q3)
  • Буферы (U4A и U4B)



Интегратор (U3A)

Выход интегратора будет выполнять две функции в зависимости от состояния Q3 (и наличия входного напряжения на VEXPO):

  • Если Q3 выключен, то C2 будет заряжаться, поэтому выходной сигнал интегратора будет постепенно падать.
  • Если Q3 включен, C2 разряжается, поэтому выходной сигнал интегратора будет постепенно увеличиваться.
  • Скорость, с которой выходной сигнал падает или растет, определяется C2, R7, R9, R10, R11 и входным напряжением VEXPO.
  • Чем больше VEXPO, тем быстрее заряжается C2.



Триггер Шмитта (U3B)

Триггер Шмитта выполняет две функции в зависимости от выходного сигнала интегратора:

  • Если выходной сигнал интегратора превышает верхний порог, на выходе триггера Шмитта будет 0 В.
  • Если выход интегратора пересекает нижний порог, на выходе триггера Шмитта будет 5 В.



Цепь сброса (Q3)

Схема сброса Q3 будет выполнять две функции в зависимости от выхода триггера Шмитта:

  • Если на выходе триггера высокий уровень (5 В), Q3 будет включен.
  • Если на выходе триггера низкий уровень (0 В), Q3 будет отключен.



Как он колеблется

Цепь колеблется по следующей схеме:

  1. Q3 включен, поэтому выход интегратора увеличивается.
  2. Выходной сигнал интегратора в конце концов пересекает верхний порог триггера Шмитта.
  3. Выход триггера Шмитта теперь переключается на 0В.
  4. Q3 теперь отключен, поэтому выходной сигнал интегратора начинает падать.
  5. Выходной сигнал интегратора в конце концов падает ниже нижнего порога триггера Шмитта.
  6. Выход триггера Шмитта теперь переключается на 5В.
  7. Q3 теперь включается (поэтому вернитесь к шагу 1).

Ведомость материалов

.

Компонент Количество Артикул
ЛМ358 4 У1, У2, У3, У4
Резистор 1 МОм 1 Р2
100K Резистор 8 Р3, Р4, Р5, Р8, Р12, Р14, Р15
Резистор 56K 4 Р9, Р10, Р11, Р13
Резистор 22К 1 Р1
Линейный потенциометр 10K 2 РВ1, РВ2
Резистор 1K 1 Р6
Конденсатор 1 нФ 1 С1
Конденсатор 4 нФ (значение приблизительное; при необходимости отрегулируйте) 1 С2
BC548 (с согласованным hFE) 2 Q1, Q2
BC548 1 Q3
Конденсатор 100 нФ 6 Предназначен для развязки линий электропередач, поэтому используйте его рядом с каждой микросхемой
100K Потенциометр 1 Только для тестирования с синтезатором KEY input

Строительство

Рекомендуется сначала собрать модуль синтезатора на макетной плате без пайки на тот случай, если схема не будет работать.Как только вы убедитесь, что он работает, вы можете либо собрать его на полосовой плате, либо изготовить печатную плату.

Попробуйте построить одну секцию и заставить ее работать, прежде чем строить следующую стадию. Это делается для того, чтобы вы могли быть уверены, что эта часть схемы работает!

При строительстве нужно помнить о двух вещах:

  • Убедитесь, что Q1 и Q2 имеют близкие значения hFE (в пределах 10 друг от друга). Лучший способ — купить дешевый пакет из 100 транзисторов за несколько долларов и использовать мультиметр, который может измерить hFE.
  • Q1 и Q2 должны быть термически соединены друг с другом. Вы можете сделать это, склеив их вместе, чтобы тепловое изменение в одном отражало тепловое изменение в другом.



Моя раскладка.



Использование ГУН

Вы могли заметить, что схема имеет как положительное, так и отрицательное напряжение питания. Эта схема требует двойного источника питания для правильной работы (требуется 5 В, 0 В и не менее -5 В на отрицательной шине).К счастью для нас, эта схема очень хорошо работает с проектом генератора отрицательного напряжения, поэтому сначала обязательно создайте его! Вы также можете использовать две батареи последовательно, чтобы получить раздельное питание и использовать среднее соединение в качестве земли.

Вот возможная схема, которую вы можете использовать для питания VCO:





Обратите внимание, что только шина VCC нуждается в регулировке до 5 В, потому что это определяет точки насыщения для VCO, а также влияет на выходную частоту.Отрицательная шина используется только в схеме экспоненциального преобразователя, и при нормальном использовании выходы операционных усилителей в этой схеме не будут подключены к шинам питания.



Проверка ГУН

Для проверки ГУН необходимо подать входное напряжение на суммирующий каскад U1B. Вы можете либо использовать потенциометр для подачи переменного напряжения от 0 В до 5 В, либо вы можете использовать выход генератора или октавную клавиатуру 1 В, если она у вас есть. В видео, показанном в этом проекте, используется потенциометр, подключенный к VCC и 0 В, с переменным выходным напряжением, подключенным к суммирующему каскаду.

На видео, показанном ниже, вы увидите, что ГУН подключен к потенциометру и второму ГУН. Второй VCO производит низкочастотные колебания (LFO), которые можно использовать для изменения высоты тона для получения многих интересных эффектов. Вы также заметите, что размещение пальца на Q1 или Q2 приведет к изменению выходной частоты и может быть использовано для создания еще более интересных эффектов! Также обратите внимание, что я использовал конденсатор, блокирующий постоянный ток, чтобы устранить смещение постоянного тока в сигнале, посылаемом на динамик.

Файлы проекта

Сюда включены все файлы проекта, и вы можете делать с ними все, что считаете нужным!

В ZIP-файле ниже вы найдете:

  • Excel таблица напряжений
  • Файлы проекта KiCad
  • Моделирование LTSpice
  • PDF-версия ядра VCO

VCO.zip

Попробуйте этот проект сами! Получите спецификацию.

Введение в синтез своими руками | Бип Лабс

Центральная страница системы Rad-Fi.


Привет!
Я доктор Блип.

Это руководство для начинающих о том, что такое синтез своими руками, номенклатуре и задействованных деталях, а также о том, как начать создавать свои собственные схемы.
Если вы хотите, чтобы ваши комплекты Rad-Fi издавали невероятный шум, это руководство не требуется, но если вы заинтересованы в том, чтобы сделать следующий шаг в создании собственных электронных штуковин, это поможет вам начать работу.

Вам не нужно слишком много знать об электронике, чтобы создавать шум, точно так же, как вам не нужно знать химию и материаловедение, чтобы рисовать.

Начало работы

Не так много инструментов нужно, чтобы начать шуметь.

Инструменты
Все, что нужно для работы с макетной платой, — это плоскогубцы, подобные этим. Вы также можете использовать маленькие плоскогубцы и бокорезы.
Если вы паяете, ознакомьтесь с нашим руководством.


Усилитель
Большинству схем требуется усилитель для управления динамиком. Гитарный или клавишный усилитель — идеальный вариант, но если у вас еще нет музыкального оборудования, вот несколько вариантов.

Вы не можете превзойти затраты на окупаемость старых активных компьютерных колонок . В комиссионных магазинах их полно, а новые тоже дешевые.

Можно использовать домашнюю стереосистему, ресивер, Hi-Fi и т. д., но не рекомендуется.
Старая стереосистема будет работать нормально, но не рекомендуется подключать самодельные носители к ресиверу HDMI за 400 долларов. Они предназначены для оборудования линейного уровня с низким импедансом, поэтому, возможно, потребуется включить их очень высоко, чтобы услышать вашу схему. Вы также рискуете получить повреждения, если направите на него слишком сильный сигнал, но если у вас есть старый приемник, о котором вы не беспокоитесь, сделайте это.

Наушники можно использовать, но их не следует подключать напрямую к вашему устройству, так как они могут легко повредить их и ваши уши. Используйте миксер и убедитесь в уровне, прежде чем надевать их на уши.

Сделай сам! Вот классическая схема на 386 ампер. Его очень легко сделать, он звучит прилично громко и хорошо искажает.
Вы также можете начать с готового модуля усилителя, такого как TA2024. Звучит отлично, очень громко и чисто. Вам просто нужно подключить вход и регулятор громкости и, возможно, буфер.

Если у вас есть несколько вещей, которые вы хотели бы использовать одновременно, и ваш усилитель имеет только один вход, можно использовать простой микшер .


Аудиокабели и адаптеры

Большинство усилителей имеют входы 1/4″. если вы используете 1/8″ на своем устройстве, вам понадобится адаптер.

По большей части вам не придется беспокоиться о стерео или моно. Любые кабели будут работать, как обычно, вы будете делать моносигналы для моноусилителей.


Питание
Переменный ток исходит от стены и может быть опасным.Постоянный ток от аккумуляторов и адаптеров переменного/постоянного тока намного безопаснее и используется в домашних условиях.
Самое важное, о чем следует помнить, это правильное подключение напряжений и заземления. Если их перевернуть или соединить напрямую друг с другом, детали могут очень быстро нагреться до точки обжига пальцев.

Всегда используйте указанное напряжение. Светодиод почти мгновенно загорается при подаче 9 вольт напрямую. Чип, который требует 5 В, например ATMEGA328, используемый в проектах Arduino, будет поврежден чем-либо выше 5 В или если контакты питания и заземления перевернуты.

Регуляторы напряжения

используются для подачи именно того напряжения, которое вам нужно. Их легко использовать, если вы правильно их подключите и используете правильные компоненты, указанные в техническом описании.
Система Rad-Fi использует надежный регулируемый источник питания 5 В с защитой от короткого замыкания, поэтому вам не о чем беспокоиться.

Дополнительная информация о напряжении и токе.


Электронные компоненты

Вот обзор некоторых деталей, используемых в Rad-Fi и других наборах для самостоятельной сборки.

Резисторы
ограничивают протекание тока. Измеряются в омах, которые обозначены цветными полосами. Вам не придется расшифровывать их для наборов Rad-Fi, но полезно знать, как читать цветовые коды (или просто использовать для этого Wolfram).


Потенциометры
представляют собой переменные резисторы. Они увеличивают сопротивление между средним и правым контактами при повороте по часовой стрелке, уменьшают его между средним и левым и наоборот против часовой стрелки.
Потенциометр имеет собственную небольшую печатную плату, что упрощает его использование на макетной плате. Все те, что входят в этот комплект, имеют сопротивление 20 кОм.


Фотоэлементы
также являются переменными резисторами, но они изменяются в зависимости от количества падающего на них света. Больше света, меньше сопротивление.


Конденсаторы
могут накапливать и фильтровать ток. Они позволяют пропускать изменяющийся ток, но не статический ток.
Керамические колпачки , два слева, являются неполярными, что означает, что их можно использовать в любом направлении.Значение указано сбоку простым кодом (104 = 0,1 мкФ [микрофарад]; 102 = 1 нФ [нанофарад]).
Электролитические колпачки , справа, полярные, отрицательная сторона отмечена полосой и меньшей ножкой. Значение указано сбоку.


Транзисторы
Строительный блок электроники. Чтобы упростить, они могут действовать как переключатели или усилители. Смотрите здесь для подробного объяснения.

CC Sparkfun


ИС, также известные как микросхемы
Интегральные схемы представляют собой совокупность десятков или миллиардов транзисторов и других компонентов.Существует множество типов микросхем, но мы сосредоточимся на простых и аналоговых, таких как операционный усилитель и шестнадцатеричный триггер Шмитта, а также цифровая микросхема ATMEGA328, используемая в Arduino UNO.


Кристаллический осциллятор
Как следует из названия, он содержит магический кристалл, который колеблется с очень определенной частотой. Цифровые чипы, такие как ATMEGA328, нуждаются в них для работы.


Диоды
Разрешить ток может течь через него только в одну сторону, но не в другую.


Светодиоды
Светоизлучающие диоды излучают свет, когда ток проходит в правильном направлении. Не подключайте их напрямую к источнику питания, так как напряжение, превышающее их номинальное напряжение, повредит их. Как и любой диод, ток может течь через него только в одном направлении.
Катод или отрицательный вывод более короткий, он также отмечен плоской выемкой сбоку самого светодиода.


Получение запчастей

Получение правильных частей с правильными значениями — одна из самых сложных вещей при создании собственных синтезаторов.
Наши наборы для пайки и макетирования поставляются со всеми деталями, необходимыми для их сборки, но если вам нужно что-то для ваших собственных творений:

У Sparkfun и Adafruit есть множество отличных наборов с подробными руководствами и инструкциями. Вы можете настроить большинство компонентов, инструментов и вещей, о которых вы даже не подозревали, что они вам понадобятся.

У Jameco есть несколько отличных направляющих от Forrest Mims, а также всевозможные детали.

Mouser и Digikey имеют миллионы деталей, но поиск нужной детали может быть сложной задачей.


Блоки синтезатора

Генератор
Звуковые волны представляют собой энергию, колеблющуюся взад-вперед на определенной частоте. Средняя до на фортепиано — это волна, колеблющаяся 261,63 раза в секунду. Громкость звука определяется тем, насколько далеко они колеблются вверх и вниз.
На струнном инструменте это происходит физически. Когда вы дергаете струну или ударяете по ней, вы можете видеть, как она вибрирует вперед и назад, а также вибрирует то, к чему она прикреплена, и, в свою очередь, перемещает воздух вокруг себя и производит звук.

Электронные схемы могут делать то же самое. Ток течет по цепи, и его можно заставить колебаться с помощью резисторов, конденсаторов, транзисторов и других компонентов. Затем этот колебательный ток можно усилить и подключить к динамику, чтобы заставить его вибрировать и воспроизводить звук.
Вы можете думать об этом так же, как форма гитары и натяжение струны создают определенный звук. С электроникой все немного более непрозрачно и волшебно.

VCO или осциллятор, управляемый напряжением, является основным компонентом синтеза.Именно jsut и osc изменяют высоту тона в зависимости от количества поступающего на него напряжения. Генераторы в синтезаторе Patchable представляют собой своего рода цифровой ГУН. Популярным аналоговым VCO для самостоятельного изготовления является LM13700 OTA.

LFO буквально означает низкочастотный генератор, но используется для описания одного генератора, влияющего на другой.

В этом семпле вы услышите, как синусоидальная волна меняет высоту тона, затем амплитуду, на них влияет треугольная волна LFO, прикрепленная к высоте тона, а затем амплитуда.

Сигналы
Есть 4 основных сигнала, которые может создавать осциллятор. Существует бесконечное множество их вариаций, но хорошо знать типы спины. Это осцилляторы скорости звука модуалтаров, как здесь.

Фильтр
Фильтр изменяет звуковой сигнал, добавляя или вычитая частоты.
Вот фильтр нижних и верхних частот, воздействующий на пилообразный генератор, который имеет рамповый LFO, модулирующий высоту тона.

Усилитель
Усилитель может заставить колонки двигаться. Операционный усилитель (операционный усилитель) — это базовая ИС, которая может усиливать и ослаблять сигналы, а также фильтровать их и создавать собственный звук.

Секвенсор и огибающая
Звучит неинтересно, если только они не меняются. Секвенсор относится к чему-то, что инструктирует другое устройство, что делать с течением времени. Примерами этого может быть MIDI-секвенсор, который отправляет информацию о нотах, и его прародитель, пианино.
Конверт – то же самое, но на микроуровне. Это последовательность высоты тона, фильтрации или чего-то еще, применяемого к одной ноте. Это также вызывает ADSR для частей отдельной ноты, атаки, затухания, сустейна и релиза.

MIDI
Это цифровой способ управления синтезаторами. Эта технология существует с конца 70-х годов и до сих пор является неотъемлемой частью музыки. Это простой и мощный способ заставить устройства, клавиатуры, контроллеры, винтажные и современные синтезаторы, компьютеры, системы освещения и т. д. обмениваться данными. Он используется в синтезаторе Patchable и бесчисленных синтезаторах. (Подробнее в разделе ардунио).

Аналоговый/цифровой
Это два основных типа схем. Оба имеют свои сильные и слабые стороны при создании шума.

CMOS / Logic — Тип аналоговой схемы, которую синтезаторы DIY используют довольно часто, — это логические микросхемы, иногда называемые CMOS, названные в честь процесса, используемого для их изготовления. Существует множество различных типов логических микросхем, каждая из которых выполняет очень специфическую задачу. Есть счетчики, переключатели, ворота и т. д. Думайте о них как о математических операциях. По большей части они выпускают цифровые сигналы, например, прямоугольные или непрямоугольные, но это аналоговые устройства. Они не запрограммированы и не имеют процессора. Это наборы переходников и компонентов, которые выполняют простые операции.

Операционные усилители

— эти устройства могут усиливать, генерировать или фильтровать любой сигнал. Это то, о чем вы можете подумать, когда думаете об аналоговом, что-то, что можно настроить на бесконечно маленьком уровне без наложения или ограничений. Это может быть сделано для создания идеальной волны, но для этого потребуется много сложной схемы.

Arduino

Arduino — это аппаратно-программная среда для программирования определенного цифрового чипа. Он был разработан как простой способ выполнения сложных вычислительных задач.
Для наших целей мы можем сосредоточиться на том факте, что он отлично подходит для создания сложных, но менее точных звуков. Что неплохо.
Как и во всех разделах этого руководства, существуют гораздо более мощные, сложные и дорогие (как с точки зрения времени, так и с точки зрения денег) способы msound, но вы действительно не можете превзойти стоимость, чтобы окупить Arduino.
Чтобы начать создавать свой собственный код, нужно научиться немного большему, чем для создания аналоговых схем, но доступно так много кода, что вам действительно нужно знать, как его использовать.
См. наше руководство по изменению кода Rad-Fi.

Изгиб цепи

Casper Electronics

Один из способов начать заниматься своими руками — открыть старые клавиатуры и музыкальные игрушки и поковыряться в них. Так я заинтересовался возможностью сделать что-то своими руками и получить удовольствие от паяльника. Основная концепция — разведка.
Эта концепция применима не только к старым Casio и Speak&Spells. Синтезаторы своими руками — это все о том, чтобы пробовать разные вещи. Это может не сработать или быть чем-то, что имеет смысл для инженера, но может привести к чему-то потрясающему. Или вы можете взорвать свой фирби.

Дополнительные ресурсы

Записная книжка инженера Форреста Мимса. Книги Мимса являются дверью в электронику DIY для многих людей с 70-х годов.
Он изобрел ступенчатый тон-генератор, также известный как панк-консоль atari, один из самых популярных нойз-наборов, он все еще активен, и мы все еще черпаем вдохновение из его произведений.

«Электронные проекты для музыкантов» Крейга Андертона — еще одна классика.

Hackaday «Книги, которые вы должны прочитать: базовая электроника»

Также загляните на эти страницы:
MFOS
Beavis Audio
Николас Коллинз
Эрик Арчер
Mutable
Doepfer A-100 DIY
Серия «Logic Noise» от Hackaday.
мелкомасштабный

Давай пошумим!

См. аналоговое руководство, чтобы сделать свой первый генератор 40106.


Если у вас есть какие-либо вопросы о комментариях относительно этого (развивающегося) руководства, оставьте нам сообщение в группе пользователей Facebook, твитните или напишите нам по электронной почте.

Основы осциллятора

Введение

Эти модули генераторов в Learnabout Electronics описывают, как работают многие часто используемые генераторы, использующие дискретные компоненты и выполненные в форме интегральной схемы.Также узнайте, как самостоятельно создавать и тестировать схемы генераторов.

Что такое осциллятор

Генератор обеспечивает источник повторяющегося сигнала переменного тока на своих выходных клеммах без необходимости какого-либо входа (кроме источника постоянного тока).
Сигнал, генерируемый генератором, обычно имеет постоянную амплитуду.

Форма и амплитуда волны определяются конструкцией схемы генератора и выбором номиналов компонентов.

Частота выходного сигнала может быть фиксированной или переменной, в зависимости от конструкции генератора.

Типы осцилляторов

Рис. 1.0.1 Генератор

(источник переменного тока)
Символ цепи

Осцилляторы можно классифицировать по типу сигнала, который они производят.

  • ГЕНЕРАТОРЫ СИНУСУСЛОВОЙ ФУНКЦИИ производят синусоидальную волну.
  • РЕЛАКСАЦИОННЫЕ ГЕНЕРАТОРЫ и НЕСТАБИЛЬНЫЕ МУЛЬТИВИБРАТОРЫ производят прямоугольные волны и прямоугольные импульсы.
  • ГЕНЕРАТОРЫ РАЗВЕРТЫВАНИЯ создают пилообразные волны.

Синусоидальные генераторы также можно классифицировать по частоте или по типу используемого ими управления частотой.ВЧ (радиочастотные) генераторы, работающие на частотах выше примерно от 30 до 50 кГц, используют LC (катушки индуктивности и конденсаторы) или кристаллы для управления своей частотой. Их также можно классифицировать как генераторы ВЧ, ОВЧ и УВЧ, в зависимости от их частоты.

Генераторы

LF (низкочастотные) обычно используются для генерации частот ниже примерно 30 кГц и обычно представляют собой RC-генераторы, поскольку они используют резисторы и конденсаторы для управления своей частотой.

Генераторы прямоугольных импульсов, такие как релаксационные и нестабильные генераторы, могут использоваться на любой частоте от менее 1 Гц до нескольких ГГц и очень часто реализуются в виде интегральных схем.

Синусоидальные осцилляторы.

Рис. 1.0.2 Сети управления частотой

Эти схемы в идеале создают чистую синусоиду на выходе, имеющую постоянную амплитуду и стабильную частоту. Тип используемой схемы зависит от ряда факторов, включая требуемую частоту. Конструкции, основанные на LC-резонансных цепях или на кварцевых резонаторах, используются для ультразвуковых и радиочастотных применений, но на звуковых и очень низких частотах физический размер резонирующих компонентов L и C был бы слишком большим, чтобы быть практичным.

По этой причине комбинация R и C используется для управления частотой. Условные обозначения цепей, используемые для этих сетей управления частотой, показаны на рис. 1.0.2

.

LC генераторы

Катушки индуктивности и конденсаторы объединены в резонансный контур, который создает очень хорошую форму синусоиды и имеет довольно хорошую стабильность частоты. То есть частота не сильно меняется при изменении напряжения питания постоянного тока или температуры окружающей среды, но относительно просто, используя переменные катушки индуктивности или конденсаторы, создать генератор с переменной частотой (настраиваемый). LC-генераторы широко используются для генерации и приема радиочастотных сигналов, где требуется переменная частота.

RC (или CR) генераторы

На низких частотах, таких как звук, значения L и C, необходимые для создания резонирующего контура, были бы слишком большими и громоздкими, чтобы их можно было использовать. Поэтому резисторы и конденсаторы используются в комбинациях RC-фильтров для генерации синусоидальных волн на этих частотах, однако более сложно получить чистую синусоидальную форму с использованием резисторов R и C.Эти низкочастотные синусоидальные генераторы используются во многих аудиоприложениях, и используются различные конструкции с фиксированной или переменной частотой.

Кварцевые генераторы

На радиочастотах и ​​выше, когда требуется фиксированная частота с очень высокой степенью стабильности частоты, компонент, определяющий частоту колебаний, обычно представляет собой кристалл кварца, который при воздействии переменного напряжения вибрирует с очень точной частотой. Частота зависит от физических размеров кристалла, поэтому, как только кристалл изготовлен с определенными размерами, частота колебаний является чрезвычайно точной.Конструкции кварцевых генераторов могут генерировать синусоидальные или прямоугольные сигналы, и, помимо того, что они используются для генерации очень точных несущих частот в радиопередатчиках, они также составляют основу очень точных элементов синхронизации в часах и компьютерных системах.

Генераторы релаксации

Эти генераторы работают по принципу, отличному от синусоидальных генераторов. Они производят прямоугольный или импульсный выходной сигнал и обычно используют два усилителя и сеть управления частотой, которая просто создает временную задержку между двумя действиями.Два усилителя работают в режиме переключения, полностью включаясь или полностью выключаясь попеременно, и поскольку время, в течение которого транзисторы фактически переключаются, длится лишь очень небольшую часть каждого периода волны, оставшуюся часть цикла они «переключают». расслабьтесь», в то время как временная сеть производит оставшуюся часть волны. Альтернативное название генератора этого типа – «нестабильный мультивибратор», это название происходит от того, что они содержат более одного колебательного элемента. Есть в основном два осциллятора, т.е.е. «вибраторы», каждый из которых передает часть своего сигнала обратно другому, а выход постоянно меняется с высокого на низкий уровень и обратно, то есть он не имеет стабильного состояния, следовательно, он нестабилен. Генераторы релаксации могут быть построены с использованием нескольких различных конструкций и могут работать на разных частотах. Нестабильные обычно выбирают для таких задач, как создание высокочастотных цифровых сигналов. Они также используются для создания относительно низкочастотных сигналов включения-выключения для мигающих огней.

Генераторы развертки

Волна развертки — это другое название пилообразной волны.Это имеет линейно изменяющееся (например, возрастающее) напряжение почти на протяжении всего одного цикла, за которым следует быстрый возврат к исходному значению волны. Эта форма волны полезна для изменения (развертки) частоты генератора, управляемого напряжением, который представляет собой генератор, частота которого может изменяться в заданном диапазоне за счет подачи переменного напряжения «развертки» на его управляющий вход. Генераторы развертки часто состоят из генератора рампы, который в основном представляет собой конденсатор, заряжаемый постоянным значением тока.Сохранение зарядного тока постоянным при увеличении зарядного напряжения приводит к тому, что конденсатор заряжается линейно, а не по обычной экспоненциальной кривой. В заданный момент конденсатор быстро разряжается, чтобы вернуть напряжение сигнала к исходному значению. Эти две части цикла пилообразной волны называются разверткой и отскоком.

WAVETABLE OSCILLATOR (VCDO) от Electric Druid.

Удивительно звучащий цифровой осциллятор с 16 волновыми формами и вспомогательным осциллятором с 8 волновыми формами, охватывающими 4 октавы.Все параметры этого VCDO, кроме одного, можно изменить с помощью внешнего управляющего напряжения, включая опцию Bitcrush, которая не имеет входа CV в оригинальной схеме Electric Druid, но имеет его в этой сборке. Функция Glide не имеет входа CV, но в этом нет необходимости.

Внимание: это большой проект. Для него нужны две полоски того размера, который я обычно использую (24×56), и мой макет определенно не подходит для Eurorack. Все должно быть экранировано, чтобы предотвратить сбои в работе основного генератора.Даже проводка потенциометров управления должна быть экранирована.

Можно построить версию этого VCDO, подходящую для Eurorack, на плате, и схема будет нормально работать с двойным источником питания 12 В, но вы НЕ можете разрезать эти отпечатки пополам и соединить их вместе, как в других проектах. Вам нужно будет сделать свой собственный макет и гораздо более компактный, чем мой сейчас. Однако в разделе групповых файлов EB Facebook доступен макет меньшего размера. Проверьте ссылку под изображениями компоновки под заголовком «Макет Eurorack» в середине этой статьи.

О ПРОЦЕССЕ СТРОИТЕЛЬСТВА И ВОЗНИКШИХ ПРОБЛЕМАХ.

Ладно, не хочу отвлекать вас или что-то в этом роде, но это самая сложная сборка на всем сайте, поэтому, если вы новичок или у вас нет нужных инструментов, особенно паяльника с тонким жалом и хороших навыков пайки плюс хороший осциллограф, то, пожалуйста, не пытайтесь это сделать. Говоря это, я просто хочу избежать разочарования. В качестве альтернативы я бы посоветовал вам просто заказать печатную плату и панель Klang Stadt в компании Frequency Central.Тот в формате Eurorack, в который мой не влезет.

Я по глупости начал собирать этот модуль, как и все предыдущие. Просто соберите его на полосовой доске, сделайте панель, а затем подключите ее и протестируйте. Что ж, это оказалось слишком беззаботным подходом, потому что основной генератор звучал как царапающая виниловая пластинка. Я не мог заставить это звучать правильно, поэтому я написал Тому Уилтширу (Electric Druid) об этой проблеме, и вот что он сказал по этому поводу

“Это немного произошло на первой версии печатной платы, которую я сделал. для модуля Frequency Central “Waverider”.В конце концов мы отследили это до того, что выходы были близки к входам CV. Максимально возможное расстояние между дорожками и проводами очень помогает. Во второй версии печатной платы Waverider я развел входы на одной стороне печатной платы, а выходы — на другой, и это решило проблему. Это сводится к шуму, попадающему на входы CV. Это может исходить из многих источников, но основной причиной для нас были собственные выходы чипов.”

<Конец цитаты.>

Итак, я начал заново и пересобрал весь модуль.На это у меня ушло три дня, включая разработку нового макета. Теперь я решил экранировать все и оставить элементы управления и входы CV на отдельных платах. Это оказалось решением, потому что теперь оно работает так, как должно. Вместо проводов я использовал булавки, чтобы соединить две платы вместе. Это будет кратчайший маршрут для сигналов с меньшей вероятностью попадания шума в соединения. У меня на складе была пустая односторонняя печать с медным покрытием, поэтому я решил вырезать эту печать до того же размера, что и полоски, и установить ее между двумя полосками, а затем соединить с землей.Я прорезал в нем отверстия для штыревых наконечников и припаял вертикальные медные полоски вокруг отверстий, чтобы обеспечить дополнительное экранирование штифтов. (Прямые медные края немного излишни, и если вы соберете этот модуль, вам не нужно будет его копировать. )

Вот изображение того, как отпечатки в конечном итоге подходят друг к другу. Я наклеил 4 прозрачные резиновые ножки друг на друга и поместил их между защитным экраном и второй платой, чтобы они действовали как прокладки, чтобы вертикальные медные края вокруг выводов не касались медных дорожек второй платы.Я также наклеил немного изоленты на края, чтобы изолировать их.

СХЕМА:

Вы можете заказать чип у Electric Druid. На этой же странице вы также найдете ссылку на таблицу данных со схемами для этого проекта. Скачайте его и распечатайте.

ПРИМЕЧАНИЕ. На схеме в формате PDF вы увидите одну входную цепь CV, помеченную как «Запасная сумма CV». На странице с процессором он помечен как «Неиспользованный CV». Я не знаю, почему он так помечен, но это схема Sub Oscillator CV Amount, которая в конечном итоге переходит на контакт 18 чипа процессора.Просто чтобы вы знали.

Если вы собираетесь макетировать эту схему, прежде чем собрать ее должным образом, не оставляйте контакты чипа процессора плавающими и убедитесь, что на все входы CV подается необходимое напряжение, иначе схема не будет работать должным образом.

МАКЕТЫ:

Ниже приведены макеты для этого проекта. Все как обычно проверяются. Не только я, но я получил подтверждение от ряда людей, которые успешно построили этот модуль, используя приведенные ниже макеты.

Я собираюсь дать вам целую коллекцию макетов с подробным описанием различных шагов.Раздел Bitcrush этого модуля был разработан Майком Дезирой, которого большинство из вас знают по многим группам Facebook, посвященным синтезаторам DIY. Он мне очень помог не только в этом, но и во многих других проектах. На моей панели есть переключатель Bitcrush для переключения между внутренними и внешними источниками. У меня все еще было это с первой версии, поэтому я подумал, что могу использовать его снова. Лично я предпочитаю это смешиванию сигналов Bitcrush. На макете показаны обе версии опции Bitcrush, без переключателя и пунктирными линиями с переключателем.Майк отказался от переключателя в своей конструкции. Вместо этого вам нужно открыть внутренний потенциометр Bitcrush, чтобы потенциометр CV заработал. Сигналы смешиваются вместе в операционном усилителе и инвертируются.

Вот схема решения Майка. Справа показана версия с переключателем между внутренним и внешним биткрашем, как показано пунктирными линиями на схеме разводки.

РЕДАКТИРОВАТЬ: до 8 июня 2021 года у меня был второй каскад инвертора в схеме Bitcrush, но это оказалось ошибкой, поэтому я исправил схему и все соответствующие макеты.Поэтому, если вы создали этот VCDO до 8 июня 2021 года и ваш раздел Bitcrush не работает, проверьте его на новые макеты и внесите необходимые изменения. Это вопрос замены двух резисторов и проволочного моста, чтобы обойти этот второй операционный усилитель. Второй операционный усилитель должен быть правильно подключен к земле, что и указано в макетах.



Развязывающие конденсаторы в основном не включены в компоновку. Я припаял их прямо к контактам ИС на медной стороне. Так что возьмите себе несколько маленьких керамических конденсаторов на 100 нФ и припаяйте их медной стороной к контактам 4 и 8 TL072. Микросхема процессора уже имеет в макете кепку 100 нФ.

Так же на все входы чипа процессора поставил колпачки по 100нФ. В предыдущей версии этой платы, когда я устранял неполадки, я припаивал конденсаторы 100 нФ к входам, и это, казалось, значительно улучшало входные сигналы. До того, как я сделал это, сигналы имели небольшие пики при просмотре на моем осциллографе, и после того, как я надел колпачки, эти пики исчезли. Поэтому я использовал эту идею в этой версии, хотя этих колпачков нет в схеме Electric Druid.Они включены в ведомость материалов. Развязывающие колпачки, припаянные непосредственно к микросхемам со стороны меди, не включены в спецификацию.

Вот электрическая схема для этого проекта. Провода, идущие от дворников пяти верхних правых потенциометров к контактам 1, 2, 3, 7 и 8 процессора, должны быть экранированными. Внешний экран должен быть подключен к земле , но только с одной стороны . Самое простое решение — подключить внешнюю оплетку каждого провода к заземляющему контакту соответствующего потенциометра.

(Последняя редакция: 9 июня 2021 г. Удален второй каскад инвертора из секции Bitcrush и подключен второй операционный усилитель к земле. 12 июня 2021 г.: обратная полярность верхнего конденсатора (+5 В к земле))

Два доски монтируются медными сторонами друг к другу. Штыревые разъемы припаяны прямо к медным сторонам плат. Между ними вставлена ​​заготовка одностороннего омедненного отпечатка (щитовой оттиск) с отверстиями для продевания булавочных головок. Это поможет при пайке на розетках пинхедера, если вы согните контакты на 90 градусов.Облегчает их пайку. Но будьте осторожны, они хрупкие.

Просверлите два отверстия в нижней части этой защитной панели на том же расстоянии, что и монтажные отверстия двух полосовых панелей, чтобы пройти крепежные болты M3. Убедитесь, что медная сторона защитного экрана обращена к медным полоскам второй платы и обращена в сторону от основной платы с установленным на ней процессором. Мы будем монтировать экран так, чтобы немедная сторона касалась медных полос основной платы, а медная сторона — к медным полоскам второй платы, и нам не нужны короткие замыкания 🙂

Вот основная плата. Вы можете не использовать резистор 10K на выходе регулятора напряжения 7905. Этот резистор существует, потому что некоторые регуляторы работают хорошо, только если они представлены с нагрузкой на выходе, но сама схема обычно достаточно нагрузки:

(последняя редакция: 23 апреля 2021 г.: исправлена ​​ошибка с C2 (330 пФ), которая перешел на контакт 3 вместо контакта 1 IC-1, как и должно быть. 9 июня 2021 г.: для ясности удалены полосы цветового кода со всех резисторов. 12 июня 2021 г.: обратная полярность верхнего конденсатора (+5 В к земле) )

Board Two с входами CV и схемой Bitcrush от Майка Дезира.(Обновленная версия без второго инвертора для опции Bitcrush; 8 июня 2021 г.):

(Последняя редакция: 8 июня 2021 г.: удалена вторая ступень инвертора для опции Bitcrush.)

На схеме второй платы вы можете увидеть 10 диодов Шоттки. Они, вместе с резисторами 4K7, предназначены для защиты входов чипа процессора от напряжений, превышающих предел +/- 5 вольт для напряжений CV.

Два регулятора напряжения представляют собой большие корпуса TO220, и им не нужны радиаторы. Ток, проходящий через них, настолько мал, что они даже не нагреваются.Вы также можете использовать меньшие L-типы, которые выглядят как маленькие транзисторы, но я использовал большие, потому что они были у меня в наличии. Если вы используете большие, убедитесь, что задние стороны не касаются друг друга, иначе вы получите короткое замыкание.

Вот обзор разрезов, проволочных перемычек и позиций пинхедеров. Я использовал двойной ряд пинхедеров, чтобы обеспечить хороший контакт и убедиться, что он не ослабнет. Отметьте каждый разрез на составной стороне отпечатка фломастером или маркером.Затем просуньте иголку через отмеченное отверстие и снова сделайте отметку на медной стороне. Затем сделайте надрезы. Это самый точный способ сделать это.

ГЛАВНАЯ ПЛАТА, ВЫРЕЗЫ и МОСТЫ — СТОРОНА КОМПОНЕНТА:

ПЛАТА ВТОРАЯ, ВЫРЕЗЫ и МОСТЫ — СТОРОНА КОМПОНЕНТА: (Последняя редакция: 17 марта 2021 г. : исправлен разрез на контактном разъеме источника питания. 9 июня 2021 г.: второй конец операционный усилитель раздела Bitcrush, потому что этот этап был удален.)

И, наконец, вид на разрезы и положение выводов с медной стороны отпечатка, где их действительно нужно припаивать и, очевидно, где нужны разрезы. быть произведенным.

ГЛАВНАЯ ПЛАТА, ВЫРЕЗЫ и НАКОНЕЧНИКИ – МЕДНАЯ СТОРОНА:

ПЛАТА ВТОРАЯ, ВЫРЕЗЫ и НАКОНЕЧНИКИ – МЕДНАЯ СТОРОНА:

(Последняя редакция: 17 марта 2021 г.: исправлен вырез на контактной головке источника питания.)

Список материалов:

Примечание: штифты не включены в спецификацию. Вы можете заказать их полосами по 40 булавок. Убедитесь, что у вас есть и мужская, и женская версии, и закажите десять полосок по 40 булавок. Стоят они копейки и всегда есть на складе.

Вот ссылка на список на BangGood, в котором есть те же самые, которые я использовал.Это женские, но мужские также перечислены на той же странице. Закажите некоторые из них:

EURORACK LAYOUT:

В разделе файлов на странице «Обсуждение и помощь проектов Эдди Бергмана» в Facebook доступен макет меньшего размера, созданный Маркусом Мёбиусом. Он использовал его для создания своего VCDO и основывал его на моем макете, но просто сделал его более компактным и использовал одиночные ряды пинхедеров. Его VCDO работает нормально. Найдите имя файла ED_VCDO.diy. Это файл проекта DIYLC.В макете нет никаких потенциометров и разъемов, поэтому вам нужно сослаться на него с моим, чтобы разобраться.

ДЕМО-ВИДЕО:

Вот демонстрационное видео с обзором функций и различных звуков/волн, которые вы можете получить от этого цифрового генератора. Когда вы начнете микшировать два выхода вместе, вы можете получить потрясающие звуки. Если затем пропустить его через фильтр, он начинает звучать просто потрясающе. Это в последнем фрагменте видео. Между прочим, микширование основного генератора и вспомогательного генератора выполняется с помощью 4-канального микшера/пассивного аттенюатора из статьи 17.

По какой-то причине мои встроенные видео YouTube больше не отображаются на мобильных устройствах. Пожалуйста, перейдите на мой канал YouTube, если вы не видите видео здесь.

Вот еще одно видео, не мое, которое я нашел на YouTube с 12-минутной демонстрацией модуля Frequency Central Waverider, который аналогичен модулю, который я построил здесь. Субтитры, как мне кажется, на испанском.

ФОТО ПРОЦЕССА СБОРКИ:

Вот несколько снимков, которые я сделал во время сборки последней версии этого модуля.На верхнем рисунке вы можете видеть зеленый провод заземления, припаянный к экрану. Это связано с землей источника питания. Вы также можете видеть, что я наклеил ленту на медные края, чтобы изолировать их электрически, если они касаются меди второй платы. Если вы используете вертикальные края, следите за тем, чтобы они не были слишком высокими. Если они выше, чем контактные разъемы, они коснутся медных полос второй платы и вызовут короткое замыкание! Поэтому убедитесь, что они не слишком высокие, и заклейте их изолентой, чтобы убедиться, что они не могут вызвать короткое замыкание.

Я также сделал надрезы в углах вертикальных краев, чтобы можно было отогнуть некоторые из них при соединении двух досок вместе. Они мешают обзору пинхедеров, что затрудняет правильное выравнивание двух плат. После соединения двух плат я могу согнуть медь и оставить так.

На следующем рисунке вы можете увидеть подготовку, которую я предпринял перед пайкой пинхедов. Я нанес немного припоя между всеми отверстиями, а также на сами контакты.Таким образом, мне нужно было только прикоснуться к ним паяльником, и припой стекал и соединял их с медной полосой. Затем я добавлял еще немного припоя, чтобы убедиться, что соединения хорошие и прочные, и проверял непрерывность между полосками, чтобы убедиться, что нет коротких замыканий.

На среднем изображении вы можете видеть щит, как я его называю, установленный между двумя полосками. Все оранжевые провода на нижнем рисунке экранированы. Внешняя оплетка этих проводов должна быть заземлена, но только на одном конце провода. Если вы подключите оба конца к земле, вы можете получить контуры заземления со всеми видами проблем. Я подключил экран проводов к заземлению потенциометров, к которым они подключены. С другой стороны проводов я отрезал внешнюю медную оплетку и надел небольшой кусок термоусадочной трубки, чтобы маленькие отдельные провода из внешней оплетки не торчали и случайно не соприкасались с другими компонентами. (Ты никогда не узнаешь). Оттиски соединены с панелью двумя медными Г-образными кронштейнами с пропущенными через них тонкими болтами М3 длиной 3 сантиметра.Порядок монтажа следующий: сначала болт проходит через основную плату, затем защитный экран, затем пластиковую прокладку, затем L-образный кронштейн, затем пластиковое кольцо для предотвращения касания L-образным кронштейном меди второй платы и затем через вторую доску. Затем я надел на него кольцо и гайку.

Вот панель, которую я сделал для этого модуля. Смешение цветов ручек сделано намеренно, уверяю вас =). Желтые ручки предназначены для функций управления, а красные ручки — для уровней входного сигнала CV. . Я черпал вдохновение для разработки макета панели из версии Klang Stadt от Frequency Central.

Вот генератор волновой таблицы рядом с моими двумя ГУН Томаса Генри. Убийственное сочетание!

Вот как я подготовил потенциометры на панели, прежде чем соединить их с отпечатками. Я впаял все резисторы 1K и конденсаторы 100 нФ и сделал все соединения заземления для потенциометров, когда у меня еще был к ним доступ. Затем я припаял провода так, чтобы отпечатки свободно лежали на верхней части панели, начиная с экранированных проводов, потому что они самые громоздкие.

Я сделал два Г-образных кронштейна из толстого медного листа, который у меня был. Конечно, вы можете использовать любой металл для изготовления L-образных скоб или даже купить их готовыми. Убедитесь, что он не касается медной стороны отпечатков. Я использовал самодельные пластиковые кольца, чтобы изолировать отпечаток от L-образных скоб.

Вот фото того, как я сделал первую версию этого модуля со слишком длинной проводкой и неэкранированными отпечатками. Это не сработало, поэтому не копируйте это!!

НАСТРОЙКА VCDO:

Настройка была довольно сложной операцией.В основном это связано с тем, что осциллятор квантует входящий сигнал 1V/Oct. Но у этого есть то преимущество, что как только вы правильно настроите, он будет безупречным на многих октавах (я настроил его на 7 октав примерно за 15 минут).

Поскольку триммеры для настройки немного неудобны, я поставил два из них по совету Майка Дезира. Один для обычной настройки (многооборотный 20K) и один для точной настройки (многооборотный 2K). Я также использовал потенциометр управления смещением в процессе настройки. Это обычный 20К потенциометр, а не многооборотный.

Перед началом настройки установите регуляторы частоты на панели в положение «12 часов».

Это был своего рода процесс проб и ошибок, но, как я уже сказал, примерно через 15 минут я настроил VCDO на 7 октав. Вам просто нужно попробовать это и почувствовать это. Я не могу дать вам процедуру настройки. Убедитесь, что вы используете все потенциометры в этом процессе. Смещение, триммеры настройки, а также основной регулятор частоты на панели (не тонкая настройка).

В какой-то момент я настроил его и хорошо отслеживал, только самые низкие ноты были далеко.Я использовал триммер смещения и перенастраивал до тех пор, пока у меня не были настроены эти низкие ноты, а затем он внезапно стал хорошо отслеживаться на 7 октавах моей клавиатуры M-Audio. Просто нужно экспериментировать, пока не получится.

Генератор с потрясающим звучанием. Он имеет 16 различных волновых форм в основном генераторе и еще 8 с 4 различными октавами в вспомогательном генераторе. Вы можете подключить оба сигнала к микшеру и смешать два сигнала вместе, и вы получите потрясающие результаты!! Все параметры могут быть изменены извне с помощью управляющих напряжений, за исключением управления скольжением.Вам действительно не нужен контроль CV.

Вот обзор 16 сигналов основного генератора. Все волны сливаются и перетекают друг в друга, так что между волнами нет переходов, так что на самом деле у вас гораздо больше волновых форм между ними, но это 16 основных волн:

А вот 8 волновых форм от вспомогательного осциллятора. Каждая из этих волн присутствует в 4 разных октавах. (Последнее изображение в правом нижнем углу — это пример волны Bitcrushed с установленным на полпути Bitcrush.) Волны от субосциллятора не переходят из одной в другую. Когда вы поворачиваете ручку Sub Oscillator, вы получаете форму волны в самой низкой октаве, а по мере того, как вы поворачиваете больше по часовой стрелке, октавы будут повышаться на 4 шага, пока не достигнете 4-й октавы, а затем переключится на следующую форму волны, снова в самой низкой октава. Затем цикл повторяется. Так что все это происходит определенными шагами.

Исходный файл макета DIYLC можно найти в разделе «Файлы» группы EddyBergman в FaceBook.

Ладно, на этом пока все.В общем, не столько сложная сборка, сколько очень трудоемкая сборка номер 40. Теперь я буду заниматься постройкой в ​​ближайшие месяцы. Мне очень нужно построить новый корпус, потому что я уже построил 7 модулей, для которых у меня нет места. У меня также закончилось много жизненно важных компонентов, поэтому мне нужно пополнить запасы, что займет некоторое время в моем бюджете.

Хорошо, спасибо, что заглянули сюда. Если вам нравится то, что вы видите, и вы хотели бы поддержать мои проекты и содержание этого сайта, вы можете поддержать меня, купив мне кофе.Для этого есть кнопка под главным меню, если вы используете ПК или Mac. В противном случае вы можете использовать эту ссылку PayPal Me. Все пожертвования идут на покупку новых компонентов для будущих проектов. Спасибо!! Если у вас есть какие-либо вопросы, пожалуйста, задайте их в комментариях ниже или опубликуйте их в специальной группе Facebook для этого сайта. Там есть много опытных людей, которые могут вам помочь или хотя бы попробовать 🙂

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Автор этой статьи не несет никакой ответственности за правильное функционирование этого и любого другого модуля/проекта на этом сайте.То, что вы строите, вы строите на свой страх и риск. Все макеты проекта тщательно проверяются перед публикацией, их тиражирование зависит от вас и автор не несет ответственности за допущенные ошибки.

Электронные компоненты: Генераторы | Suntsu Electronics

900.000MHZ

9188 9195

SUO75P девяносто одна тысяча восемьсот девяносто шесть

1K

9026

9188
SXO11C CMOS CMOS CMOS 1. 6×1.2 Ceramic SMD (4PAD) Осциллятор ± 20ppm 1,8 В, 2,5 В, 3.3 В 1 000 МГц – 80 000 МГц 3K Ultra -Миниатюрный пакет
SXO21C CMOS 2.0×1.6 керамический SMD (4PAD) генератор ± 20 чел 1,8 В, 2,5 В, 3.3 В 1 000 МГц – 60 000 МГц 3K Ультра-миниатюрный пакет
SXO22C CMOS 2. 5×2.0 керамический SMD (4PAD) генератор ± 20 чел 1,8 В, 2,5 В, 3.3 В 32.768хх, 1 000 ммз – 110 000 МГц 3K Ультра-миниатюрный пакет
SQG22C КМОП 2.5×2.0 керамический SMD (6PAD) генератор ± 20 частей 2,5 В, 3.3 В 80288

8028 мхц – 250.000 мхц 3k Программируемый генератор, низкий джиттер
SQG22P LVPECL 2,5 X2. 0 Ceramic SMD (6Pad) генератор ± 20 частей 2,5 В, 3.3 В 80288 – 1500.000 мхц 3k Программируемый генератор
SQG22L LVDS 2 .5×2.0 керамический SMD (6PAD) генератор ± 20 частей 2,5 В, 3.3 В 802880288

80288

3k запрограммированный генератор, низкий джиттер
SXO32C CMOS 3. 2 X2.5 керамический SMD (4PAD) генератор ± 20 чел 1,8 В, 2,5 В, 3.3 В 32,768х, 1 000 МГц – 133.000 МГц 3K Ультра-миниатюрный пакет
SUO32P LVPECL 3.2×2.5 керамический SMD (6Pad) осциллятор ± 20 чан 3.3V 80 000 – 170 000 мхц 3k Ultra Low Jitter
SUO32L LVDS 3. 2×2.5 Ceramic SMD 6PAD) ГЕНЕРАТОР ± 20ppm 3.3V 80,000 – 170.000MHz 3K Ultra Low джиттера
SQG32C КМОП 3.2X2.5 кЕРАМИЧЕСКИХ SMD (6PAD) ГЕНЕРАТОР ± 20 частей на миллион 2.5V, 3.3V 80288

80288

80288 – 250.000 МГц 3K Миниатюрный пакет, быстрый поворот, низкий джиттер, широкий частотный диапазон
SQG32P LVPECL 32×2. 5 Ceramic SMD (6Pad) генератор ± 20 частей 2,5 В, 3.3В 80288

802888

80288

3k Миниатюрный пакет, быстрый поворот, низкий джиттер, широкий частотный диапазон
SQG32L LVDS 3.2×2.5 керамический SMD (6Pad) осциллятор ± 20 чел 2,5 В, 3.3 В 8028188

802880285 3K Миниатюрный пакет, быстрый поворот, низкий джиттер, широкий частотный диапазон
SXO53C CMOS 50×3. 2 Ceramic SMD (4PAD) генератор ± 20 чел 1,8 В, 2,5 В, 3.3 В 32,768хц, 1 000 МГц – 160 000 МГц 1K Миниатюрный пакет
SXO53P LVPECL 5.0×3.2 Ceramic SMD (6Pad) Осциллятор ± 20ppm 2,5 В, 3.3 В 20 000 МГц – 160 000 МГц 1K Низкий джиттер
SXO53L LVDS 5. 0x3.2 Ceramic SMD (6Pad) Осциллятор ± 20ppm 2,5 В, 3.3V 20 000 МГц – 160.000 МГц 1K Низкий джиттер
9193H

HCSL 5.0×3.2 Ceramic SMD 6PAD) ГЕНЕРАТОР ±25ppm 2.5V, 3.3V 100 МГц, 125 МГц 1K Низкий джиттер, миниатюрный пакет
LVPECL 5. 0x3.2 Ceramic SMD (6PAD) Осциллятор ± 20pm 3.3V 80.0000 – 170 000 МГц 1K Ультра Низкий джиттер
SUO53L LVDS 50×3. 2 Ceramic SMD (6Pad) Осциллятор ± 20 чан 3,3 В 80.0000 – 170 000 МГц 1K 1k Ultra Low Jitter
SQC53C CMOS 5.0×3.2 Ceramic SMD (4PAD) Осциллятор ± 20ppm 3,3 В, 5,0 В 000 МГц – 133.000MHZ 1K 1k Быстрый поворот, запрограммированный генератор
SQG53C CMOS 50×3. 2 Ceramic SMD (6Pad) генератор ± 20 чан 2,5 В, 3.3 В 802 мгз – 250.000 МГц 1K 1K Запрограммированный осциллятор, низкий джиттер
SQG53P LVPECL 50×3.2 Ceramic SMD (6PAD) Осциллятор ± 20 частей 2,5 В, 3,3 В 80 мг – 1500 000 MHZ 1K 1K Запрограммированный генератор, низкий джиттер
SQG53L LVDS 5. 0x3.2 Ceramic SMD (6Pad) Осциллятор ± 20 чел 2,5 В, 3,3 В 10.000 МГц – 800.000MHZ 1K Запрограммированный генератор, низкий джиттер
CMOS 7.0×5.0 Ceramic SMD (4PAD) Осциллятор ± 20 чан 1,8 В, 2,5 В, 3.3 В 35288

32.768 кГц, 1 000 МГц – 200.000 МГц 1K Стандартный пакет
9195

LVPECL 7. 0x5.0 Ceramic SMD (6PAD) Осциллятор ± 20 частей 2,5 В, 3.3V 20.000MHz – 260.000MHz 1K Низкий джиттер, широкий частотный диапазон.
SXO75L LVDS 7.0×5.0 Керамический SMD (6Pad) Осциллятор ± 20 частей ± 20 частей 2,5 В, 3.3 В 20 000 МГц – 260 000 МГц 1K Низкий джиттер, широкая частота Диапазон
SXO75H HCSL 7. 0X5.0 CERAMIC SMD (6PAD) ГЕНЕРАТОР ±25ppm 2.5V, 3.3V 100MHz, 125MHz 1K Низкий джиттер
LVPECL 7.0X5.0 КЕРАМИЧЕСКИХ SMD (6PAD) ГЕНЕРАТОР ± 20ppm 3.3V 80.000 – 170.000MHz 1K сверхнизким джиттера
SUO75L LVDS 7.0X5.0 кЕРАМИЧЕСКИХ SMD (6PAD) ГЕНЕРАТОР ± 20ppm 3. 3V 80,000 – 170.000MHz Сверхнизкий джиттер
SQG75C КМОП 7.0×5.0 керамический SMD (6Pad) генератор ± 20 частей 2,5 В, 3.3 В 80288 – 250 000 МГц 1K Программируемый генератор
SQG75P LVPECL 7. 0 X5.0 Ceramic SMD (6Pad) генератор ± 20 частей 2,5 В, 3.3 В 80285 – 1500.000 мхц 1k Программируемый осциллятор, низкий джиттер
SQG75L LVDS 7 .0x5.0 керамический SMD (6Pad) генератор ± 20 частей 2,5 В, 3.3 В 80288

80288

1k Программируемый генератор, низкий джиттер
SQC75C CMOS 7. 0 X5.0 Ceramic SMD (4PAD) Осциллятор ± 20ppm 3,3 В, 5.0V 1 000 МГц – 133.000 МГц 1K Быстрый поворот, запрограммированный осциллятор
SXOGSC CMOS / TTL 8-КОНТАКТНЫЙ DIP-ГЕНЕРАТОР ±20 ppm 1.8V, 2.5V, 3.3V, 5.0V 32.76880285 32.768х,

N / A Широкий частотный диапазон
SXOFSC CMOS / TTL 14 PIN-диплатор ± 20 чан 2. 5V, 3.3V, 5.0V 32.76880285 32.76880285 N / A широкоформатный диапазон
SXOPJC CMOS 14×9.8 пластиковый SMD (J-свинец) Осциллятор ±20 частей на миллион 3.3V, 5.0V 1 000 МГц – 125 000 МГц 1K Plastic j-Live Package
9185 CMOS 14×9. 8 Пластиковый SMD (J-свинец) Осциллятор ± 20 чан 3.3V, 5.0V 1 000 МГц – 133 000 МГц 1K Быстрый поворот, запрограммированный осциллятор, J-свинец пакет
SUO22P LVPECL 2.5×2.0 Ceramic SMD (6Pad) генератор ±20 частей на миллион 2.5V, 3.3V 13.500MHZ – 156.250 МГц 3K Ultra Low Jitter
SUO22L LVDS 25×2,0 керамический SMD (6Pad) осциллятор ± 20 чел 1,8 В, 2. 5V, 3.3V 13.500 МГц – 156.250 МГц 3K Ультра Низкий джиттер
CMOS 3.0×2.5 Ceramic SMD (4PAD) Осциллятор ± 20ppm 3.3V , 5,0 В 1.000 МГц – 133 000 МГц 1k 1k Быстрый поворот, запрограммированный осциллятор
LVDS 3,2×2. 5 керамический SMD (6PAD) Осциллятор ± 20 чел 1,8 В, 2,5 В, 3.3 В 100.000 МГц – 320.000 МГц 3K Низкий ток, Ультра Низкий джиттер
LVPECL 32×2.5 Ceramic SMD (6Pad) Осциллятор ± 20 чан 2,5 В, 3 .3V 100.000 МГц – 320.000 МГц 3K Низкий ток Низкий ток, ультра низкий джиттер
SLO53L LVDS 5. 0x3.2 Ceramic SMD (6Pad) генератор ± 20 чел. 1,8 В, 2.5V, 3.3V 100.000 МГц – 320.000 МГц 1K 1K Низкий ток, Ультра Низкий джиттер
LVPECL 5.0×3.2 Ceramic SMD (6PAD) Осциллятор ± 20 чанпм 2.5V, 3.3V 100 000 МГц – 320.000 МГц 1K Низкий ток, Ультра Низкий джиттер
SLO75L LVDS 7. 0x5,0 керамический SMD (6PAD) Осциллятор ± 20 частей 1.8V, 2.5V, 3.3V 100.000 МГц – 320.000 МГц 1K Низкий ток, Ультра Низкий джиттер
SLO75P LVPECL 7.0×5.0 Ceramic SMD (6Pad) Осциллятор ±20 частей на миллион 2.5 В, 3,3 В 100,000–320,000 МГц 1K Низкий ток, ультранизкий джиттер

Семь распространенных способов генерации синусоидального сигнала


Синусоида — это естественная форма сигнала, используемая в средствах связи и других электронных приложениях.

Многие электронные устройства используют сигналы синусоидальной формы. Аудио-, радио- и силовое оборудование обычно генерирует или обрабатывает синусоидальные волны. Как оказалось, есть буквально десятки способов генерировать синусоиду. В этой статье представлены некоторые популярные методы, с которыми вы должны быть знакомы.

Генератор венского моста

Популярным низкочастотным (аудио и примерно до 100 кГц) синусоидальным генератором является мост Вина, показанный на рис. 1 .

РИСУНОК 1. Популярный мостовой осциллятор Вина. Старенький, но добрый. Частота может быть изменена с помощью потенциометров для R и включения различных значений C.


В нем используется RC-цепь, которая создает нулевой фазовый сдвиг от выхода к входу, создавая положительную обратную связь, которая, в свою очередь, вызывает колебания.Операционный усилитель используется для получения коэффициента усиления, равного трем, который компенсирует затухание RC-цепи. При чистом коэффициенте усиления замкнутого контура, равном единице, схема колеблется с частотой, определяемой значениями RC-цепи:

.

f = 1/2πRC

Эта схема отлично работает и производит очень чистую синусоидальную волну с низким уровнем искажений. Его проблема заключается в том, что нестабильность коэффициента усиления и фазы может привести к тому, что схема полностью перестанет колебаться или войдет в режим насыщения, создавая обрезанную синусоидальную или прямоугольную волну.Для устранения этой проблемы обычно добавляют некоторые компенсационные компоненты.

Простое решение — заменить резистор R1 небольшой лампочкой накаливания, сопротивление которой меняется в зависимости от силы тока. По мере увеличения выходного сигнала ток и сопротивление лампы увеличиваются, а коэффициент усиления для компенсации уменьшается. Если выходной сигнал падает, ток уменьшается, сопротивление снижается, а коэффициент усиления увеличивается, чтобы выходной сигнал оставался постоянным. Один рабочий пример – сделать R2 390 Ом, а R1 – лампочку типа 327. Другие более сложные схемы используют полевой транзистор в качестве переменного резистора для изменения коэффициента усиления.

Эта схема работает и имеет частоту около 1592 Гц. Выходная амплитуда зависит от напряжения питания.

Генератор фазового сдвига

Популярным способом создания синусоидального генератора является использование RC-цепи для получения фазового сдвига на 180 градусов для использования в цепи обратной связи инвертирующего усилителя. Установка коэффициента усиления усилителя для компенсации затухания RC-цепи вызовет колебания. Существует несколько вариантов фазовращателей, включая сеть Twin-T RC и каскадные секции верхних частот RC, которые производят сдвиги на 45 или 60 градусов на каждом этапе.Усилитель может быть одним транзистором, одним операционным усилителем или несколькими операционными усилителями. На рис. 2 показан один популярный вариант.

РИСУНОК 2. Фиксированная частота является недостатком, но для одной частоты это хорошо. Чистый выход должен быть буферизован повторителем операционного усилителя, если вы собираетесь управлять нагрузкой.


Эти осцилляторы производят очень чистую синусоидальную волну с низким уровнем искажений. Однако частота фиксируется в точке, где каждая секция RC производит фазовый сдвиг на 60 градусов.Эта приблизительная частота:

f = 1/2,6RC

В схеме рисунок 2 частота должна быть около 3,85 кГц.

Кварцевый осциллятор Колпитца

Кристаллы кварца часто используются для установки частоты генератора из-за их точной частоты колебаний и стабильности. Эквивалентная схема кристалла представляет собой последовательную или параллельную LC-цепь. Рис. 3 — очень популярный синусоидальный генератор типа Колпитца, идентифицируемый цепью обратной связи с двумя конденсаторами.

РИСУНОК 3. Популярный кварцевый осциллятор, который всегда работает.


Это еще одна широко используемая схема, поскольку она проста в реализации и очень стабильна. Его полезный частотный диапазон составляет приблизительно от 100 кГц до 40 МГц. На выходе синусоидальная волна с небольшим искажением.

Кстати, если вам нужен кварцевый генератор с синусоидальным выходом, вы обычно можете купить коммерческую схему. Они широко доступны практически для любой желаемой частоты.Они упакованы в металлическую банку и имеют размер типичной ИС. Источник постоянного тока обычно составляет пять вольт.

Прямоугольная волна и фильтр

Интересным способом получения синусоидальной волны является выделение ее с помощью фильтра. Идея состоит в том, чтобы сначала сгенерировать прямоугольную волну. Как оказалось, часто проще сгенерировать прямоугольную или прямоугольную волну, чем синусоиду. Согласно теории Фурье, прямоугольная волна состоит из основной синусоиды и бесконечного числа нечетных гармоник.

Например, прямоугольная волна 10 кГц содержит синусоидальную волну 10 кГц и синусоидальные волны на 3-й, 5-й, 7-й и т. д., гармоники 30 кГц, 50 кГц, 70 кГц и так далее. Идея состоит в том, чтобы подключить прямоугольную волну к фильтру, который выбирает нужную частоту.

На рис. 4 показан один пример.

РИСУНОК 4. Рекомендуется версия CMOS 555, но вы можете сделать это со стандартным 555, убрав резистор 100K.


ИС таймера CMOS 555 создает прямоугольную волну с рабочим циклом 50%. Его выходной сигнал направляется на RC-фильтр нижних частот, который отфильтровывает гармоники, оставляя только основную синусоидальную волну.Некоторое искажение является обычным явлением, так как трудно полностью устранить гармоники. Для улучшения качества синусоидального сигнала можно использовать более селективный LC-фильтр. Имейте в виду, что вы также можете использовать селективный полосовой фильтр, чтобы выбрать одну из гармонических синусоидальных волн.

Эта схема рассчитана на частоту 1600 Гц.

Прямой цифровой синтез

Интересным способом создания синусоидальной волны является цифровая обработка. См. Рисунок 5 .

РИСУНОК 5. Прямой цифровой синтез.


Он начинается с постоянного запоминающего устройства (ПЗУ), в котором хранится ряд двоичных значений, представляющих значения, соответствующие уравнению тригонометрии для синусоиды. Затем эти значения считываются из ПЗУ по одному и подаются на цифро-аналоговый преобразователь (ЦАП). Тактовый сигнал шагает по адресному счетчику, который затем последовательно обращается к синусоидальным значениям в ПЗУ и отправляет их на ЦАП. ЦАП генерирует аналоговый выходной сигнал, пропорциональный двоичному значению из ПЗУ.То, что вы получаете, является ступенчатым приближением синусоиды.

Рис. 6. — грубый пример.

РИСУНОК 6. Ступенчатая аппроксимация синусоиды. Прохождение сигнала через фильтр нижних частот сглаживает ступеньки.


Если вы используете достаточно выборок и используете больше битов для двоичного значения, шаги будут меньше, и будет иметь место более мелкозернистая синусоида. Частота синусоидальной волны зависит от количества выборок или значений, которые вы используете для синусоидальной волны, и частоты тактового сигнала, который считывает значения из ПЗУ.Если шаги слишком велики, вы можете пропустить ступенчатый сигнал через фильтр нижних частот, чтобы сгладить его. Доступны специальные микросхемы прямого цифрового синтеза (DDS), такие как от Analog Devices, для генерации синусоидальных волн от менее 1 Гц до многих МГц.

Генератор функций

Функциональный генератор — это название устройства, которое генерирует синусоидальные, прямоугольные и треугольные волны. Он может описывать часть стендового испытательного оборудования или ИС. Одна старая, но все еще хорошая микросхема функционального генератора — XR-2206.Впервые он был изготовлен Exar в 1970-х годах, но все еще существует.

Если вам нужен генератор синусоидального сигнала, который можно настроить на любую частоту в диапазоне от 0,01 Гц до 1 МГц и более, обратите внимание на XR-2206. На рис. 7 показан XR-2206, подключенный в качестве генератора синусоидального сигнала.

РИСУНОК 7. XR-2206 — это более старая ИС, которая все еще доступна и является отличным способом генерации синусоидальных, прямоугольных и треугольных волн в широком диапазоне частот.


Частота устанавливается резисторами R и C и рассчитывается по формуле:

f = 1/RC

Внутренний осциллятор генерирует прямоугольную и треугольную волны.Схема синусоидального формирователя берет треугольную волну и преобразует ее в синусоидальную.

Это еще отличная микросхема. Помимо трех распространенных сигналов, которые он генерирует, он также может модулировать их по амплитуде или частоте.

Импульсные генераторы синусоидальных колебаний

Есть несколько других хитрых способов сделать приблизительную синусоиду из импульсов и фильтров. Один из способов — просто сложить вместе два прямоугольных сигнала одинаковой амплитуды, один из которых сдвинут на 90 градусов относительно другого (, рис. 8, ).Пара JK-триггеров, управляемых противоположными по фазе тактовыми импульсами, может генерировать две прямоугольные волны, которые необходимо добавить.

РИСУНОК 8. Грубый способ приблизить синусоиду, которая может работать для некоторых приложений переменного тока.


В результате получается сигнал, который можно использовать в некоторых приложениях для замены синусоидального сигнала. Некоторые грубые преобразователи постоянного тока в переменный используют этот метод. Эффект представляет собой среднюю мощность, подобную той, которую синусоидальная волна подает на нагрузку. Некоторая RC- или LC-фильтрация может сгладить волну до более непрерывной синусоидальной формы.Этот метод используется в некоторых источниках бесперебойного питания (ИБП) или инверторах солнечной энергии, где идеальная синусоида не требуется.

Интересный метод использует последовательность импульсов различной ширины, которые фильтруются в синусоиду. Если вы примените прямоугольную волну с одинаковым временем включения и выключения к фильтру нижних частот, на выходе будет среднее значение импульсного напряжения за период включения-выключения. При пятивольтовом импульсе средний выходной сигнал за полный цикл волны составит 2,5 вольта. Изменяя длительность или ширину импульса, можно получить различные средние напряжения.

Пример приведен на Рисунок 9 .

РИСУНОК 9. Схема ШИМ для генерации эквивалентной импульсу синусоидальной волны. Использование нескольких импульсов снижает гармонические искажения и усредняет их до более гладкой синусоидальной волны.


Амплитуда импульсов постоянна, но ширина или продолжительность импульса меняются. По мере увеличения длительности импульса фильтр нижних частот создает более высокое среднее выходное напряжение. По мере того, как импульсы становятся уже, среднее выходное напряжение уменьшается.Нагрузка усредняет импульсы до состояния, близкого к синусоидальному. Использование большего количества импульсов приводит к более гладкой выходной синусоиде. Импульсы постепенно увеличиваются, а затем постепенно уменьшаются, и их среднее значение представляет собой синусоидальную волну. При необходимости можно добавить дополнительную фильтрацию.

Этот метод используется в некоторых системах привода с регулируемым двигателем для изменения частоты синусоидальной волны, подаваемой на асинхронный двигатель переменного тока, для изменения его скорости (как в инверторах солнечной энергии и источниках бесперебойного питания).

Последовательность импульсов переменной ширины обычно генерируется микроконтроллером.Большинство этих процессоров имеют инструкции широтно-импульсной модуляции (ШИМ) и один или несколько выходов ШИМ. Ключом к созданию синусоидальной волны с низким уровнем искажений является выбор количества, последовательности и шаблона импульсов. Известный инженер и писатель Дон Ланкастер разработал математический метод определения количества импульсов и их продолжительности для создания синусоидальной волны с минимальными гармоническими искажениями. Это называется волшебные синусоиды. Взгляните на www.tinaja.com .

Схемы, описанные здесь, работают, если вы хотите с ними поиграться.Я использовал ОУ TL081, но работает почти любой другой (741 и т.д.). Также неплохо сделать коэффициент усиления операционного усилителя переменным с помощью потенциометра на пути обратной связи, чтобы отрегулировать коэффициент усиления, чтобы инициировать или поддерживать колебание. НВ


.

Добавить комментарий

Ваш адрес email не будет опубликован.
